PHS系列便携型多点精确称重设备

PHS系列便携型多点精确称重设备称重精度最高达0.25%,称重总吨位从200吨至1200吨,适合100吨至800吨的大型结构物高频率移动称重需求。PHS系列无需安装传感器,无需连接通讯线,无需连接液压软管和阀,只需接通电源即可使用,设备移动高度灵活机动,最适合户外场地高频率称重。

PHS系列便携式多点精确称重设备采用HJA系列移动式顶升机、SP系列高精度传感器和WTC系列无线联动同步控制器组成,具备使用便利的特性。无线联动同步控制器具备高抗干扰性。

每台HJA系列移动式顶升机安装有无线发射端,采集顶升机上安装的传感器信息,通过无线传输至WTC系列无线总控器,可在无线总控器的屏幕面板上显示每个称重点的吨位和总吨位。也可根据需要选安位移传感器并实时显示位移值。

PHS系列便携型多点精确称重设备技术性能

  • 称重传感器精度:0.25%
  • 称重系统精度:1%
  • 称重点数:4, 6, 8 点
  • 单点称重能力:50, 150 吨
  • 称重显示内容:总重量/点重量
  • 操作方式:无线联动总控台

各系列称重设备精度和选型表

WHS系列1型
WHS系列2型
WHS系列3型
EHS系列1型
PHS系列1型
传感器精度
传感器精度
传感器精度
传感器精度
传感器精度
0.05%
万分之五
0.05%
万分之五
0.3%
千分之三
0.25%
千分之二点五
0.25%
千分之二点五
称重系统精度
称重系统精度
称重系统精度
称重系统精度
称重系统精度
0.05%
万分之五
0.3%
千分之三
0.5%
千分之五
1%
百分之一
1%
百分之一

手机浏览可左右滑动查看更多技术参数

PHS系列便携型多点精确称重设备型号及技术参数

型号 最大
顶升力
适合
结构物
单台
顶升力
传感器
精度
称重系
统精度
顶升
行程
最小
高度
操作
设备
顶升机
数量
PHS200-H4-600 200吨 <150吨 50吨 0.25%FS 1%FS 600mm 1020mm 无线总控
WTC4-LP
4台
PHS600-H4-250 600吨 <450吨 150吨 0.25%FS 1%FS 250mm 450mm 无线总控
WTC4-LP
4台
PHS600-H4-600 600吨 <450吨 150吨 0.25%FS 1%FS 600mm 1020mm 无线总控
WTC4-LP
4台
PHS300-H6-600 300吨 <200吨 50吨 0.25%FS 1%FS 600mm 1020mm 无线总控
WTC6-LP
6台
PHS900-H6-250 900吨 <600吨 150吨 0.25%FS 1%FS 250mm 450mm 无线总控
WTC6-LP
6台
PHS900-H6-600 900吨 <600吨 150吨 0.25%FS 1%FS 600mm 1020mm 无线总控
WTC6-LP
6台
PHS400-H8-600 400吨 <250吨 50吨 0.25%FS 1%FS 600mm 1020mm 无线总控
WTC8-LP
8台
PHS1200-H8-250 1200吨 <750吨 150吨 0.25%FS 1%FS 250mm 450mm 无线总控
WTC8-LP
8台
PHS1200-H8-600 1200吨 <750吨 150吨 0.25%FS 1%FS 600mm 1020mm 无线总控
WTC8-LP
8台

手机浏览可左右滑动查看更多技术参数
PHS系列便携型称重设备通常由以上表格的主要产品组成,可根据工况和实际需要进行调整

PHS系列便携型多点精确称重设备主要组成产品

产品名称:无线联动同步控制器
产品型号:WTC4-LP, WTC6-LP,WTC8-LP

  • 小巧轻便,轻松握于手中操作
  • 可控制1-24台设备
  • 无线控制距离最远可达100米
  • 具备强抗干扰措施,电池供电

产品名称:移动式顶升机
产品型号:HJA5024, HJA5010, HJA15024, HJA15010

  • 移动方便,油缸泵站一体式设计
  • 连接电源即可操作,无需连接管线
  • 放大支撑面,利于承载
  • 大直径轮子,便于快速移动

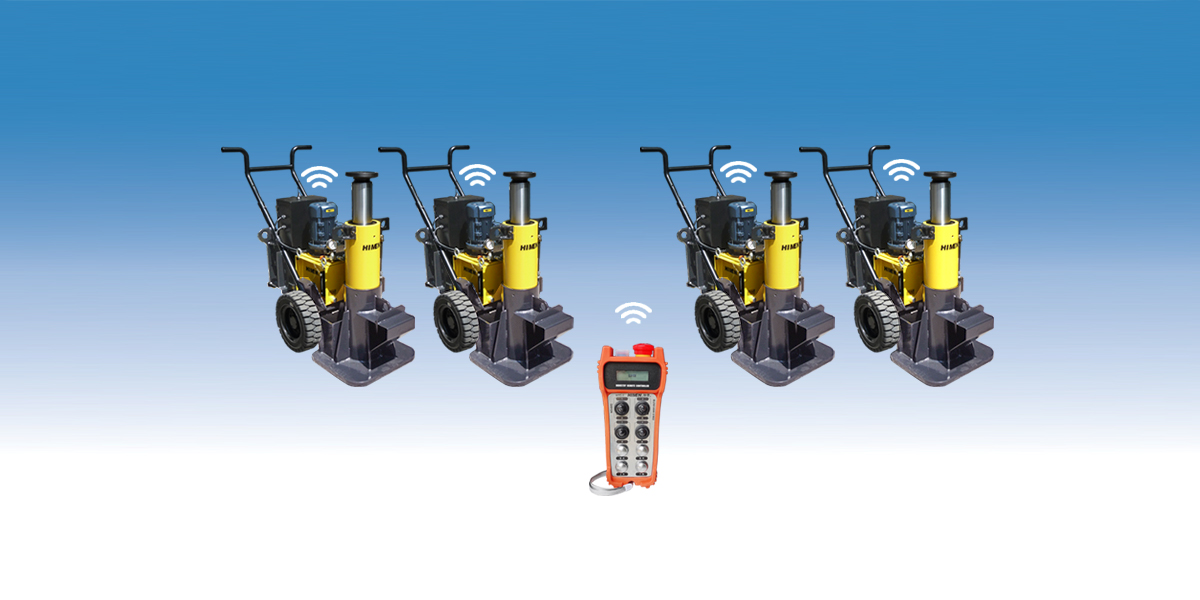

PHS系列便携型多点精确称重设备系统连接示意图

  • 上图示为4点联动同步顶升和称重操作
  • 1个WTC4-LP无线联动同步控制台
  • 4台HJA15010移动式顶升机
  • 通过“预顶升”实现整体的“一键找零位”功能
  • 上图示为4点联动同步顶升和称重操作
  • 1个WTC6-LP无线联动同步控制台
  • 6台HJA15010移动式顶升机
  • 通过“预顶升”实现整体的“一键找零位”功能

WHS-EHS-PHS各系列称重设备应用照片

PHS系列1型便携型称重设备为中船澄西风电塔筒提供同步顶升和称重服务
WHS系列1型高精度称重设备为首艘VISTA级豪华邮轮提供精度0.05%的高精度称重设备
WHS系列高精度型称重设备在海洋石油工程(青岛)有限公司应用于海工平台模块的称重工作
PHS系列1型便携型称重设备为中船澄西风电塔筒提供同步顶升和称重服务
WHS系列高精度型称重设备为五峰山公铁两用长江悬索大桥提供精度0.05%的高精度称重设备
WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工平台模块的称重工作
