赫曼为中海油建造FPSO首制船提供电脑控制大型总段三维调整定位设备
项目特点:两种规格的三维调整机,通过电脑控制台,实现多台同步控制;为FPSO建造提供总段造船调整定位专用设备

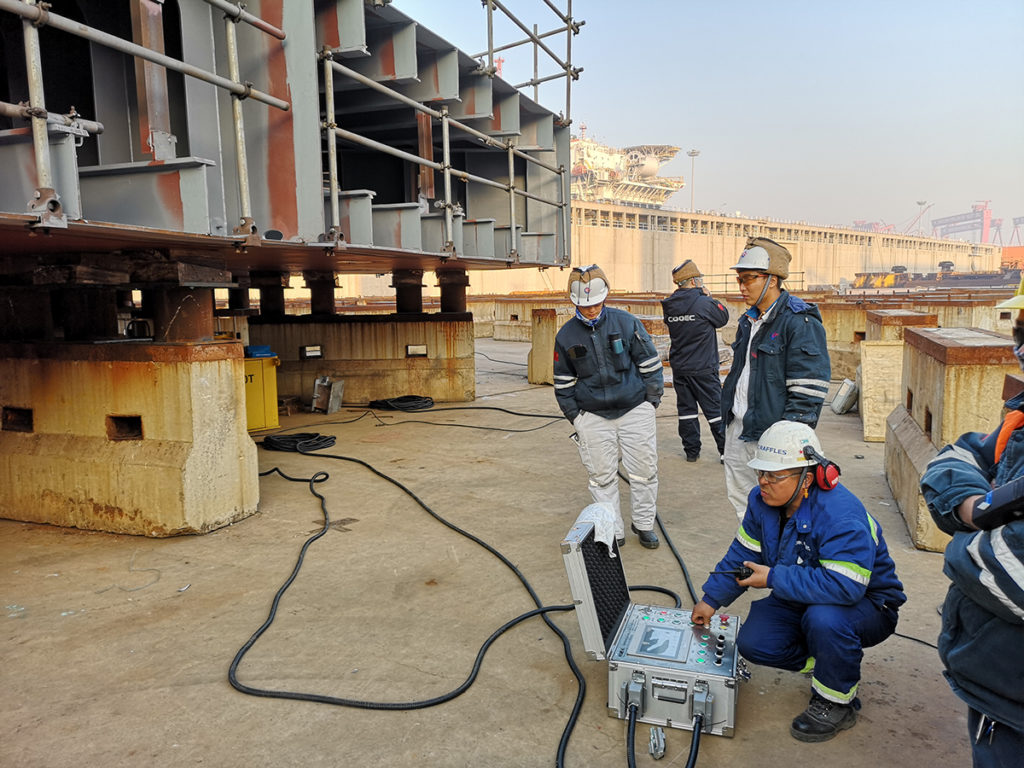

2018年10月份,赫曼为中国石油集团海洋工程 ( 青岛 )有限公司提供了12台三维调整机设备,其中单台200吨级设备8台,单台300吨级设备4台,同时提供两种规格的STC系列电脑同步控制台,实现多台同步控制和分组控制,可同时实现大型总段的调整定位和小型分段的调整定位需求,系统可分可合,柔性适应现场的制造和调整多种工况需求。
中国石油集团海洋工程 ( 青岛 )有限公司是国际著名的海洋石油工程公司,该项目系在其场地的船坞内自行建造的FPSO船型的首制船,经过多方的市场调研和沟通,并经过公开招投标竞争,赫曼以业绩,技术,质量,价格等综合因素考核被中海油青中国石油集团海洋工程 ( 青岛 )有限公司选择作为该系列设备的专业供应商。
赫曼调整机设备已荣幸地被以下造船厂采购和使用
江苏扬子鑫福造船有限公司 | 启东中远海运海洋工程有限公司 | 上海外高桥造船有限公司 |
中船澄西扬州船舶有限公司 | 沪东中华造船(集团)有限公司 | 南通中远海运川崎船舶工程有限公司 |
青岛北海船舶重工有限责任公司 | 海洋石油工程(青岛)有限公司 | 大连中远海运川崎船舶工程有限公司 |
上海江南长兴造船有限责任公司 | 上海江南长兴重工有限责任公司 | 江南造船(集团)有限责任公司 |
中船澄西船舶(广州)有限公司 | 江苏新韩通船舶重工有限公司 | 大连船舶重工集团有限公司 |
巴西ECOVIX船厂 | 中海工业(江苏)有限公司 | 广新海事重工股份有限公司 |
广州文冲船厂有限责任公司 | 青岛武船重工有限公司 | 广东中远船务工程有限公司 |
天津新港船舶重工有限责任公司 |
中船澄西船舶修造有限公司 |
广州广船国际股份有限公司 |
山海关船舶重工有限责任公司 |
南通道达船厂 |
舟山中远船务工程有限公司 |
扬州大洋造船有限公司 | 大连船舶重工集团有限公司 | 浙江欧华造船有限公司 |
上海船厂船舶有限公司 |
手机浏览可左右滑动查看更多技术参数
(船厂名单时间跨度:2007-2022年)
中海油大型总段三维调整定位设备技术归属表
产品系列 |
SCAH系列 |
MCA系列 |
MCAD系列 |
MCAH系列
|
||||
产品类型 |
A型 |
B型 |
MCA1型 |
MCA2型 |
MCA3型 |
MCA4型 |
MCA5型 |
MCA6型 |
操作方式 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 按钮操作 |
人工控制 按钮操作 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 |
智能控制 |
同步定位 控制精度 |
超高精度 |
高精度 |
— |
低精度 |
高精度 |
超高精度 |
低精度
|
超高精度 |
0.005毫米
|
0.1-1毫米
|
凭经验 |
3-5毫米 |
1毫米 |
0.2毫米 |
3-5毫米 |
0.2毫米 |
|
控制类型
|
伺服电机 闭环控制 |
伺服阀 闭环控制 |
人工控制 |
高频通断阀 开环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
总控制台 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
— |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
控制软件
|
专用工业 控制软件 |
专用工业 控制软件 |
— |
常规显示 程序 |
专用工业 控制软件 |
专用工业 控制软件 |
常规显示 程序 |
专用工业 控制软件 |
数据实时 远程传送 |
根据需要 可选配置 |
根据需要 可选配置 |
— |
— |
根据需要 可选配置 |
根据需要 可选配置 |
— |
根据需要 可选配置 |
控制维度 | XYZ三维 |
XYZ三维 倾斜度 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
控制自由度 |
3自由度
|
7自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
力传感器
|
常规精度
|
常规精度 |
— |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
位移传感器
|
超高精度
|
常规精度 |
— |
常规精度 |
高精度 |
常规精度 |
常规精度 |
高精度 |
尺寸规模 | 小型 |
大型 |
小型 |
小型 |
小型 |
小型 |
大型 |
大型 |
工作压力
|
70MPa
|
31.5MPa |
70MPa |
70MPa |
70MPa |
31.5MPa |
31.5MPa |
31.5MPa |
液压动作 控制回路 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
单向伸缩 单向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
PRCA系列电脑控制型三维调整机,可以在同一个同步总控台,扩充至100台设备进行三维同步控制,由于采用了模块化的设备理念,客户可根据自己的业务需要,陆续进行扩充,实现总段吨位不断扩大,最新型的同步控制台,可以兼容多种规格三维调整机同时使用。

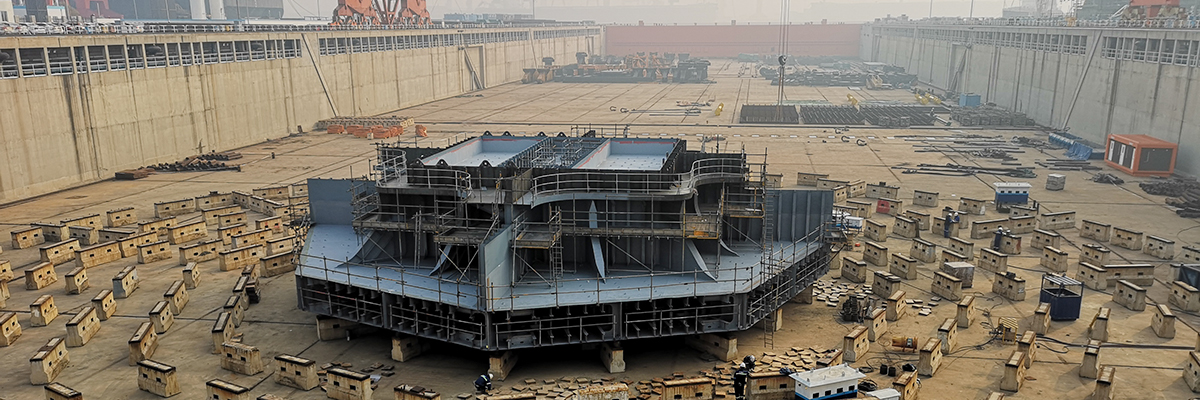

该船型由中海油青中国石油集团海洋工程 ( 青岛 )有限公司进行总体研发和管理制造,由著名的海洋工程建造企业 — 中集来福士海洋工程有限公司的专业制造团队实施建造,作为专业的船舶及海工设备提供者,赫曼为该项目定制提供专业的建造设备。
