WTC系列无线遥控联动控制台

WTC系列无线遥控联动控制台,最多可以控制8台多点设备或者24个动作点的联动操作,实现多台设备或者多点动作的同步联动,遥控有效距离为100米(无明显大面积金属遮挡环境);无线控联动控制台采用充电电池供电。联动控制台可根据需要显示位移,压力或重量。

WTC系列无线遥控联动控制台采用选择开关,可根据需要选择需要动作的设备进行接入,只有接入的设备才会被联动控制,无论接入多少台设备,联动控制动作按钮都是同一个,保证了动作的同步性。

WTC系列无线遥控联动控制台技术性能

  • 遥控动作数量:1, 4, 6, 8, 12, 16, 24点
  • 联动设备数量:1, 4, 6, 8 台
  • 联动控制维度:Z向一维 或 X,Y,Z向三维
  • 遥控有效距离:100m
  • 操作方式:按钮或摇杆操作
  • 携带方式:手持或者胸挂
  • 供电方式:充电电池
  • 数码显示内容:位移、压力或吨位

WTC系列无线遥控联动控制台常用型号技术参数

设备
型号
联动点
数量
联动设
备数量
屏显
内容
联动
维度
显示
屏幕
携带
方式
供电
方式
设备
款式
WTC1-LP
1点
1台
位移量
和重量
1维
小屏
手持
充电
电池
WTC4-LP
4点
4台
位移量
和重量
1维
小屏
手持
充电
电池
WTC6-LP
6点
6台
位移量
和重量
1维
小屏
手持
充电
电池
WTC8-LP
8点
8台
位移量
和重量
1维
中屏
胸挂
充电
电池
WTC16-LP
16点
4台
位移量
和重量
1维
中屏
胸挂
充电
电池
WTC24-LP
24点
4台
位移量
和重量
1维
中屏
胸挂
充电
电池
WTC12-LPW
12点
4台
位移量
和重量
3维
中屏
胸挂
充电
电池
WTC24-LPW
24点
8台
位移量
和重量
3维
中屏
胸挂
充电
电池
WTC-R
1点
无线信号发射端,每个联动点安装1个发射端

手机浏览可左右滑动查看更多技术参数
设备尺寸和面板会因为客户需求和其他因素略有更改,以技术协议为准

WTC系列无线遥控联动控制台控操作界面

胸挂式无线控制器操作面板
  • 选择开关确定接入设备联动操作
  • 摇杆或者按钮进行无线联动同步操作
  • 中屏液晶面板多屏显示位移量和重量
手持式无线控制器操作面板
  • 选择开关确定接入设备联动操作
  • 按钮进行无线联动同步操作
  • 小屏液晶面板多屏显示位移量和重量

WTC系列无线遥控联动控制台各型号常规应用场合

设备
型号
联动
同步
点数量
联动同步操作设备
屏幕显示内容
设备
用途
型号
数量
位移值
重量值
WTC1-LP
1点
EPR系列
电动泵站
1台
1路
1路
同步
顶升
HJA系列
移动顶升机
1台
1路
1路
同步
顶升
ECA系列
水平调整机
1台
1路
1路
同步
顶升
HCA系列
水平调整机
1台
1路
1路
同步
顶升
WTC4-LP
4点
EPR系列
电动泵站
4台
4路
4路
同步
顶升
HJA系列
移动顶升机
4台
4路
4路
同步
顶升
ECA系列
水平调整机
4台
4路
4路
同步
顶升
HCA系列
水平调整机
4台
4路
4路
同步
顶升
SEPR系列
4点同步泵站
1台
4路
4路
同步
顶升
WTC6-LP
6点
HJA系列
移动顶升机
6台
6路
6路
精确
称重
SEPR系列
6点同步泵站
1台
6路
6路
同步
顶升
SEPR系列
4点同步泵站
6台
6路
6路
同步
顶升
WTC8-LP
8点
EPR系列
电动泵站
8台
8路
8路
同步
顶升
SEPR系列
8点同步泵站
1台
8路
8路
同步
顶升
WTC16-LP
16点
SEPR系列
4点同步泵站
4台
16路
16路
同步
顶升
WTC24-LP
24点
SEPR系列
6点同步泵站
4台
24路
24路
同步
顶升
WTC12-LPW
12点
RCA系列
三维调整机
4台
12路
12路
三维
同步
MCDA系列
三维调整机
12路
12路
三维
同步
WTC24-LPW
24点
RCA系列
三维调整机
8台
24路
24路
三维
同步
MCDA系列
三维调整机
24路
24路
三维
同步

手机浏览可左右滑动查看更多技术参数

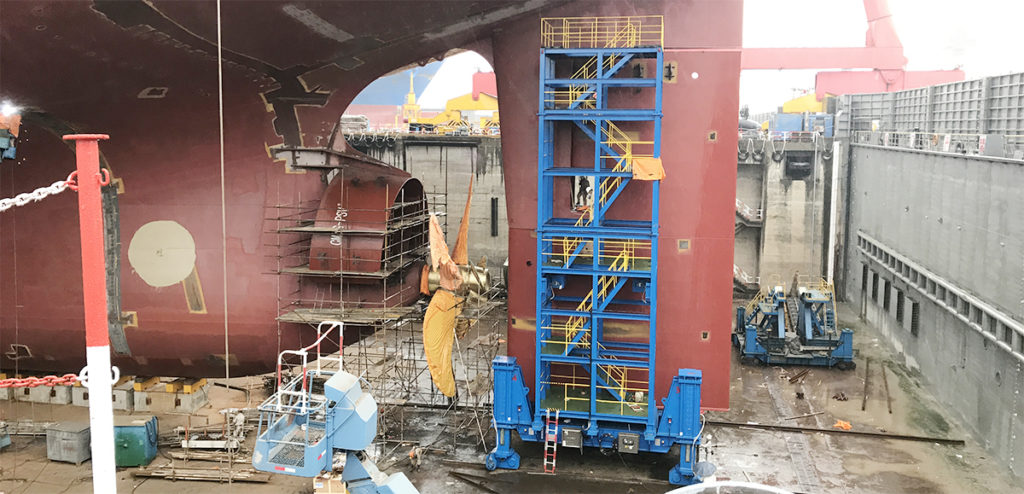

WTC系列无线遥控联动控制台应用图片

中船澄西船厂应用WTC4无线遥控联动控制器操作4台150吨级HJA顶升机联动同步升降
