EHS系列经济型电脑控制称重设备
EHS系列经济型称重设备具备性价比高,称重油缸的本体高度低的特点,适合于高度空间矮小的称重场合;称重设备具备独特恒压防漂移技术、位移同步控制技术及专用称重传感器的组合确保称重的高精度,并具备高抗干扰性。传感器精度达到0.25%,直接读取称重油缸内部压力,称重系统达到1%。模块化设计;称重控制台,称重泵站和称重油缸及称重传感器四大模块灵活组合。
称重控制台采用WINDOWS系统,操作界面友善,可快速掌握称重操作技能。设置完成后自动实现同步顶升,自动显示总重量,点重量和中心位置并实现数据输出和打印报表。称重控制台采用触摸屏操作和按钮操作相结合设计,具良好人机交互环境,可适应多种称重工况。称重数据可存储、复制、打印输出,并可根据工况需要定制打印输出格式。
EHS系列经济型称重设备技术性能
- 称重传感器精度:0.25%
- 称重系统精度:1%
- 最多称重点数:100点
- 单点称重力:50-900吨
- 位移同步精度:1mm
- 称重内容:总重量/点重量/重心位置
- 操作方式:按钮与触摸屏结合
- 连接方式:通讯总线 / 快速插头连接
赫曼大型构件多点高精度智能称重设备分类表
技术特点与设备类型 | WHS-1A型 | WHS-1型 | WHS-2型 | WHS-3型 | EHS-1型 | PHS-1型 |
传感器称重精度 | 0.03% 万分之三 |
0.05% 万分之五 |
0.05% 万分之五 |
0.3% 千分之三 |
0.25% 千分之二点五 |
0.25% 千分之二点五 |
设备称重总精度 | 0.03% 万分之三 |
0.05% 万分之五 |
0.3% 千分之三 |
0.5% 千分之五 |
1% 百分之一 |
1% 百分之一 |
单称重点最小吨位 | 0.5吨 | 20吨 | 20吨 | 50吨 | 50吨 | 50吨 |
单称重点最大吨位 | 10吨 | 200吨 | 200吨 | 500吨 | 1000吨 | 200吨 |
最大称重点数量 | 100点 | 100点 | 100点 | 100点 | 100点 | 8点 |
称重系统工作压力 | 31.5/70MPa | 31.5/70MPa | 31.5/70MPa | 31.5/70MPa | 31.5/70MPa | 70MPa |
信号通讯方式 | 无线通讯 有线总线通讯 |
有线总线通讯 | 有线总线通讯 | 有线总线通讯 | 有线总线通讯 | 无线通讯 |
液压管理连接方式 | 集成式固定连接 | 并联快速模块化连接 串联快速模块化连接 |
并联快速模块化连接 串联快速模块化连接 |
并联快速模块化连接 串联快速模块化连接 |
并联快速模块化连接 串联快速模块化连接 |
集成式固定连接 |
称重设备型式 | 一体化轮式集成设备 | 模块化快速组合 | 模块化快速组合 | 模块化快速组合 | 模块化快速组合 | 一体化轮式集成设备 |
设备供电模式 | 配电箱有线供电 锂动力电池供电 |
配电箱有线供电 | 配电箱有线供电 | 配电箱有线供电 | 配电箱有线供电 | 配电箱有线供电 锂动力电池供电 |
左右滑动可查看表格内更多技术参数
EHS系列经济型称重设备系统连接示意图
同步称重控制台通过通讯总线串联称重泵站的程序子站,最多可连接100个称重点
EHS系列经济型称重设备系统布置图
EHS系列称重设备通过控制系统能将重量分布不均匀的构件,按照位移同步的方式顶升后进行精确称重

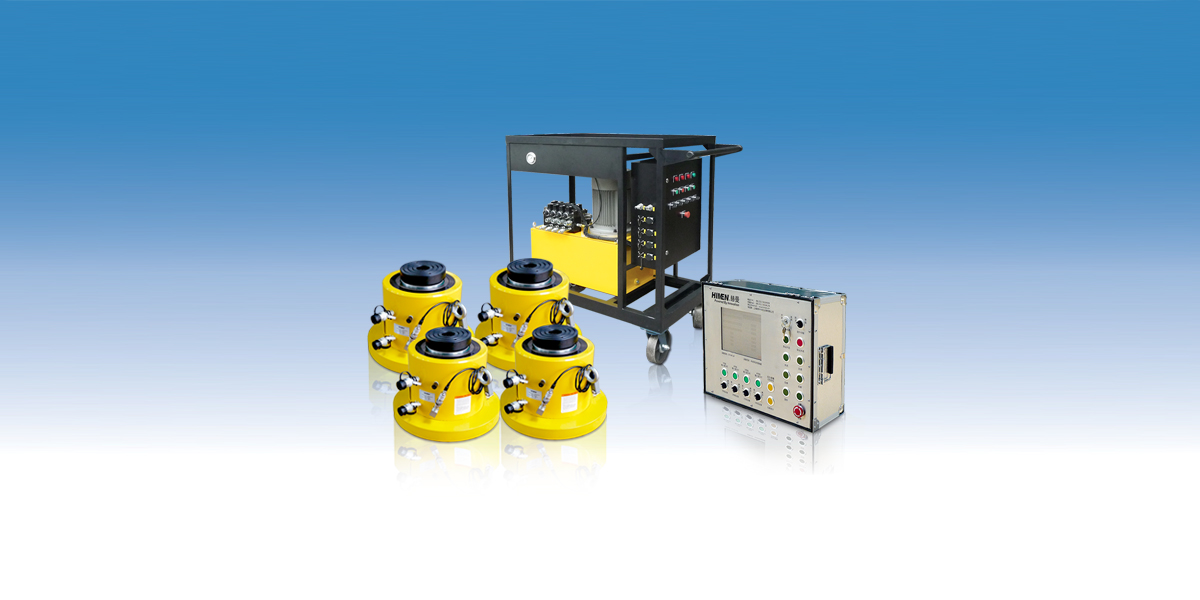

EHS系列经济型称重设备主要组成产品
主要产品 |
典型型号 |
功能特点 |
称重控制台 |
STC12-LP |
控制称重过程,显示重量值 |
称重泵站 |
SEPC3460W-4 | 提供升降动力,信号中转站 |
称重油缸 |
RHD2502X001 | 实现构件的顶升和下降 |
压力传感器 |
SP700 | 实时显示称重点的重量 |
位移传感器 |
SL600 | 显示和控制称重点的位移 |
液压软管 |
HC7220C | 输送液压油 |
通讯总线 |
TLC10000 | 实现控制台和泵站之间通讯 |
传感器线 |
SLC6000 | 实现传感器与泵站的通讯 |
手机浏览可左右滑动查看更多技术参数
EHS系列称重设备通常由以上表格的主要产品组成,不同的称重工况和精度要求会有不同的产品型号和数量组成
EHS系列经济型称重设备典型配置清单
主要配置清单 |
典型工况与需求概述 |
||
主要产品 |
产品型号 |
数量 |
某海工模块工况 |
称重控制台 | STC40-LP | 1 | 悬臂梁模块重3000吨 |
称重泵站 | SEPC5460W-6 | 2 | 悬臂梁离地高度不高于335mm |
称重油缸 | RHD5002X001 | 12 | 模块长57米,宽20米,高85米 |
称重传感器 | SP700 | 12 | 精度不低于0.5%,称重点不少于12个 |
位移传感器 | SL600 | 12 | 实现同步顶升及自动称重过程 |
液压软管 | HC7230C | 24 | 自动显示点重量、总重量和重心 |
通讯总线 | TLC30000 | 2 | 数据可储存和打印报表 |
传感器线 | SLC9000 | 12 | 称重使用方便,操作简单 |
手机浏览可左右滑动查看更多技术参数
以上为海洋工程悬臂梁模块的一个典型工况需求下的称重系统配置清单,不同的需求可以进行相应的配置选型

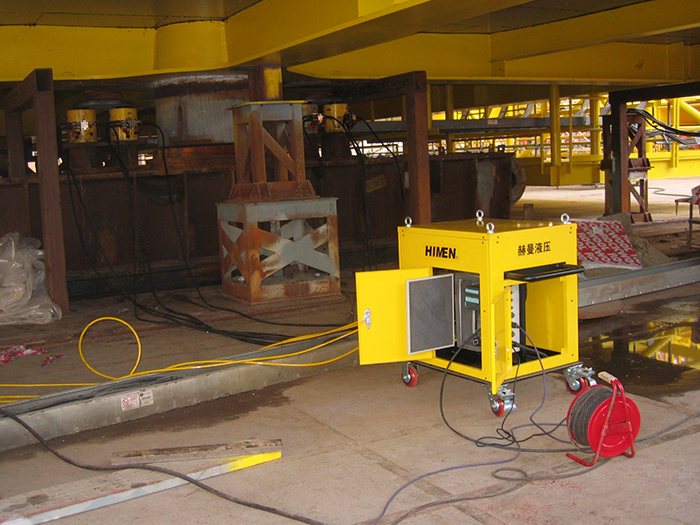

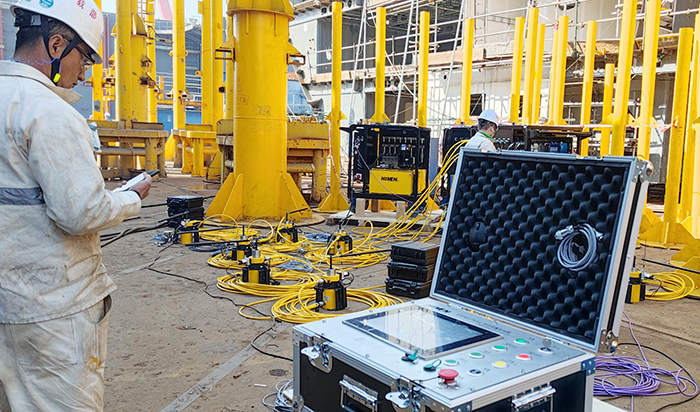

EHS系列经济型称重设备应用照片

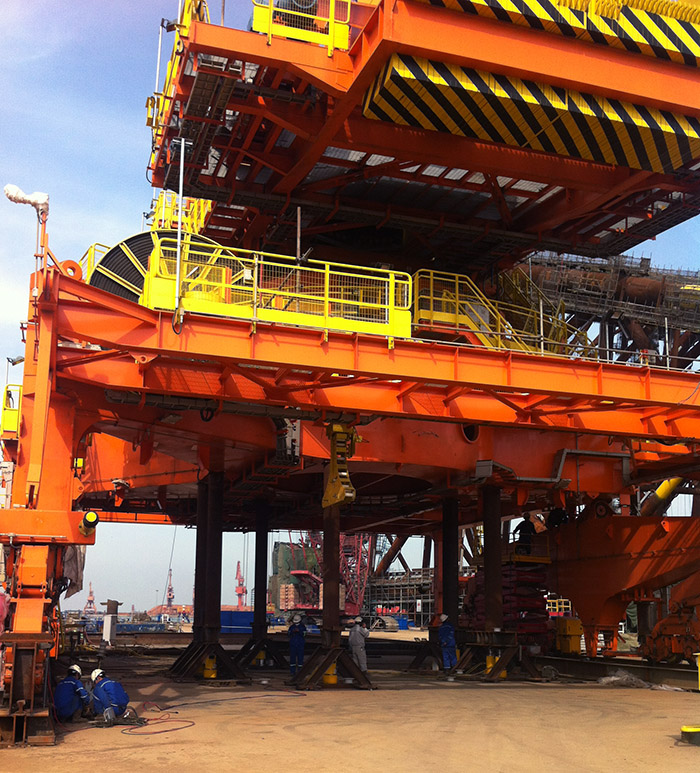

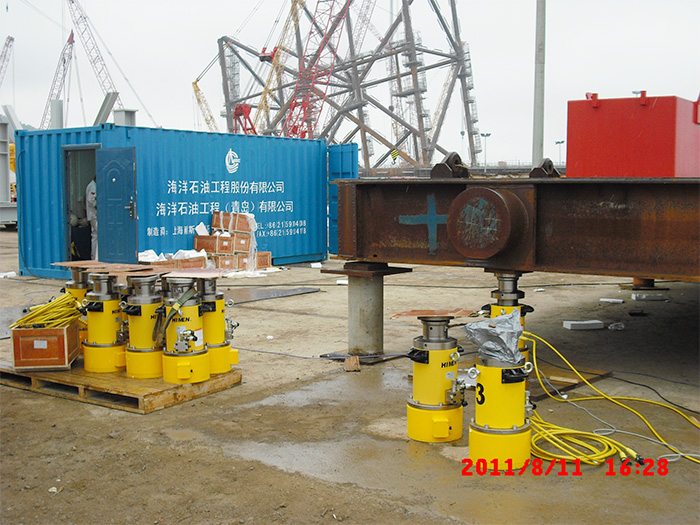

▲ WHS系列高精度型称重设备在海洋石油工程(青岛)有限公司应用于海工平台模块的称重工作
▲ WHS系列高精度型称重设备应用于SARENS沙伦氏公司的模块车称重工作
▲ WHS系列高精度型称重设备在海洋石油工程(青岛)有限公司应用于海工平台模块的称重工作

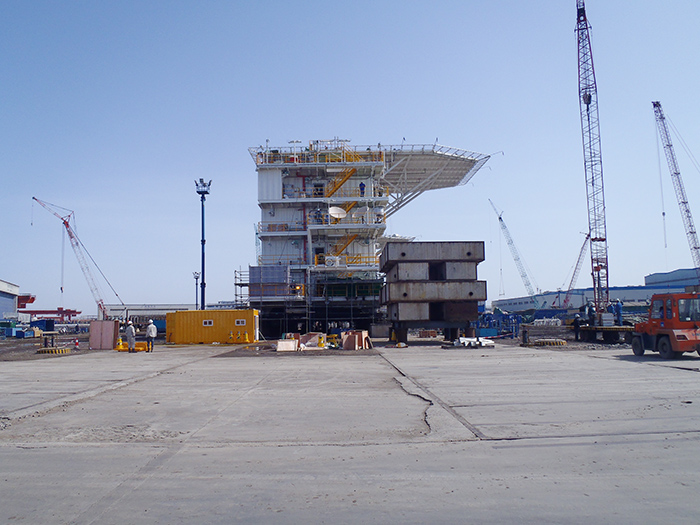

▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工生活楼平台模块的称重工作
▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工平台模块的称重工作
▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工平台模块的称重工作

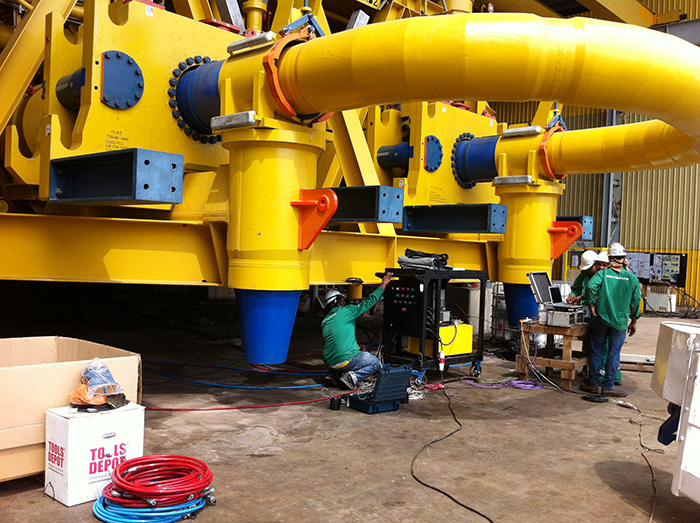

▲ WHS系列高精度型称重设备在马来西亚的 Air & Marine 公司应用于海工模块的精确称重工作
▲ WHS系列高精度型称重设备在马来西亚的 Air & Marine 公司应用于海工模块的精确称重工作

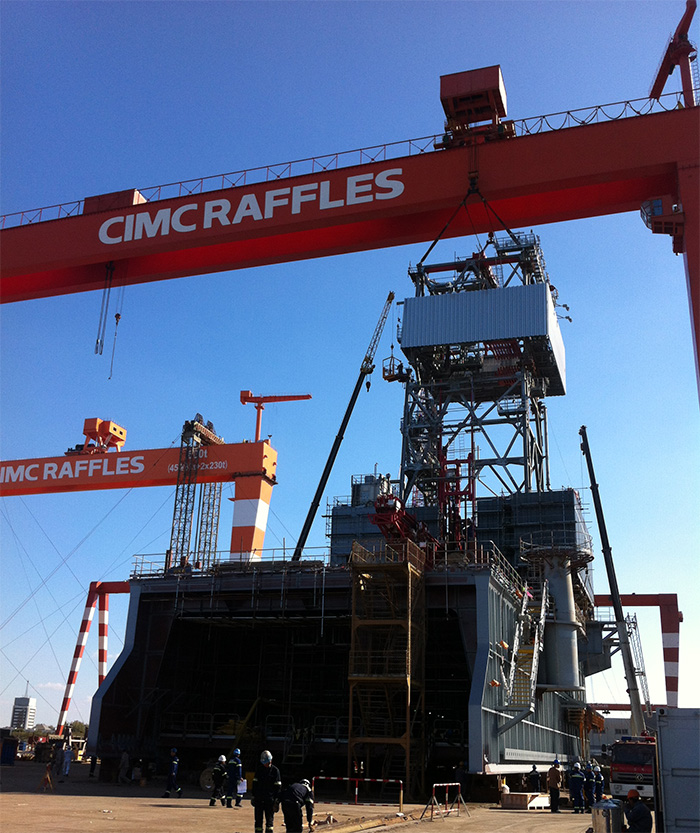

▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作
▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作
▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作

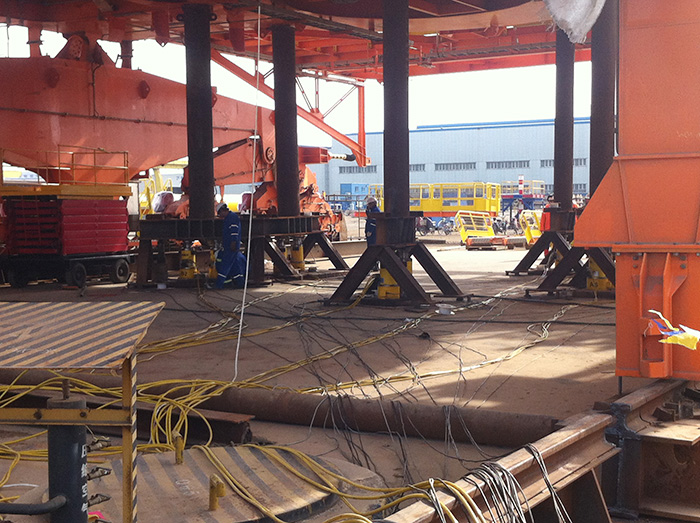

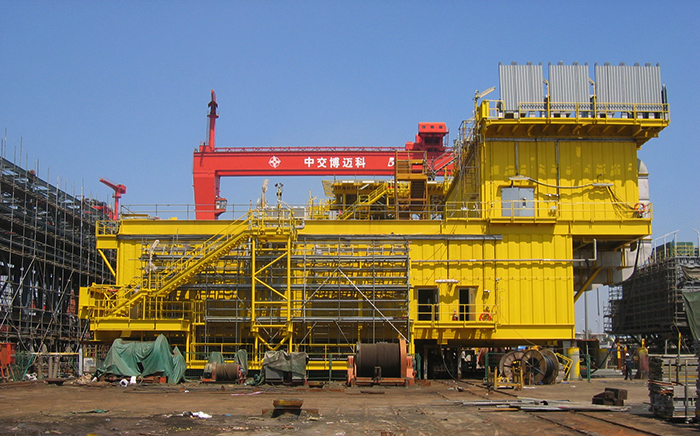

▲ EHS系列经济型称重设备在中交博迈科海洋船舶重工有限公司应用于海工平台模块的称重工作
▲ EHS系列经济型称重设备在中交博迈科海洋船舶重工有限公司应用于海工平台模块的称重工作
