MCAH系列大型重载三维调整平台

MCAH系列大型重载调整平台,专门为大型重型荷载的X,Y,Z三维精确调整定位而设计,承载能力为100吨,250吨,380吨,可根据需要定制设置设计平台尺寸、控制系统:可选择按钮操作或者工业触摸屏电脑操作,可选择远程无线操作或者远程有线操作,可选择传感器开环显示的控制系统或者传感器闭环反馈的精密控制系统。

MCAH系列超大型重载调整平台,一个主要的应用为超大型船舶尾部的舵叶和桨叶进行安装。

MCAH系列大型重载三维调整平台技术性能

  • 设备承载能力:100-380吨
  • 高度调整范围:0 – 1500mm
  • 水平调整范围:0 – 750mm
  • 夹持调整范围:0 – 700mm
  • 设备行走速度:4mm/s
  • 液压回路:液压双向控制
  • 控制回路:开环控制或闭环控制
  • 操作方式:按钮或者触摸屏操作
  • 运输方式:自带液压动力行走
  • 可提供WIFI远程控制升级包

MCAH系列大型重载三维调整平台常用型号和技术参数

最大
荷载
顶升
能力
规格
型号
调整范围(mm)
调整
精度
行走
速度
工作
压力
操作
方式
控制阀
类型
行走
转向
调整
维度
ton
ton
垂直向
左右向
进退向
mm
m/min
MPa
100
210
MCAH100
1000
650
轨道
长度
范围
1
0.24
31.5
触摸
屏幕
操作
高频率
通断阀
90°
转向
三维
250
430
MCAH250
1300
700
1
0.24
31.5
380
640
MCAH380
1500
750
1
0.24
31.5

手机浏览可左右滑动查看更多技术参数
三维调整平台的平台长宽尺寸和高度升降范围均根据调整物的实际尺寸和调整要求而定制设计

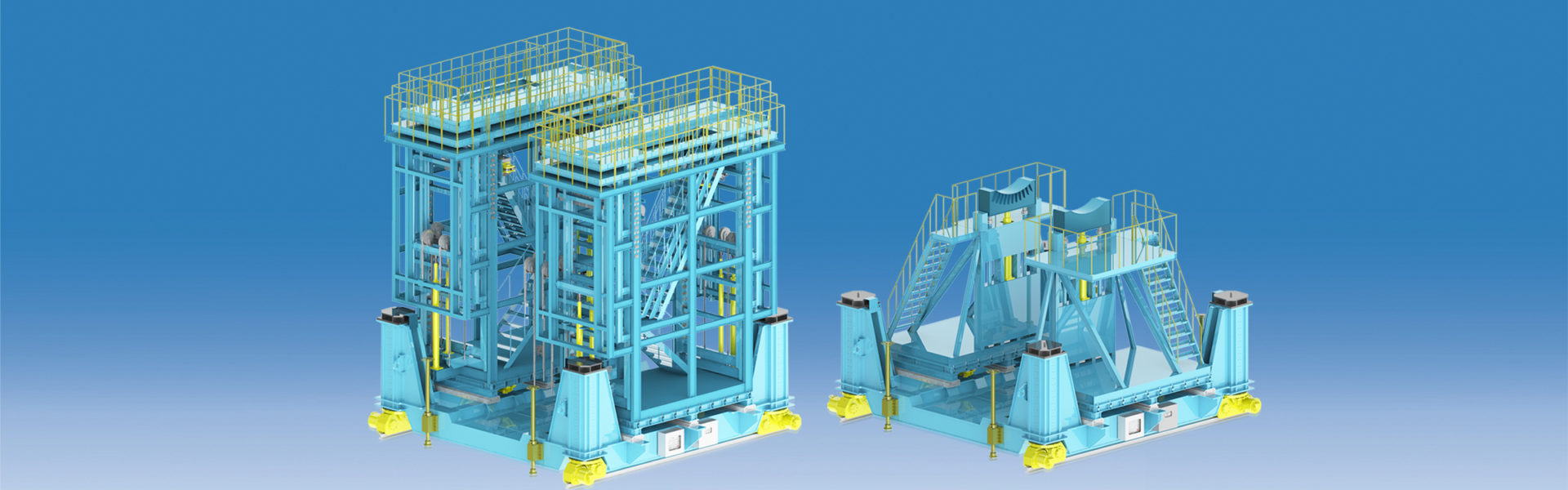

MCAH系列大型重载三维调整平台外形图片

MCAH系列定制设计为 船舶 舵叶安装平台
MCAH系列定制设计为船舶桨叶安装平台

MCAH系列定制为380吨尾舵平台安装视频

MCAH系列被定制设计为380吨重尾舵安装平台的部件安装过程,主要为平台安装主顶升油缸套件,横移液压系统套件等过程。

MCAH系列大型重载三维调整平台的技术类型归属

产品系列
SCAH系列
MCA系列
MCAD系列
MCAH系列
产品类型
A型
B型
MCA1型
MCA2型
MCA3型
MCA4型
MCA5型
MCA6型
操作方式
智能控制
触摸屏操作
智能控制
触摸屏操作
人工控制
按钮操作
人工控制
按钮操作
智能控制
触摸屏操作
智能控制
触摸屏操作

人工控制
按钮操作

智能控制
触摸屏操作

同步定位
控制精度
超高精度
高精度
低精度
高精度
超高精度

低精度

超高精度
0.005毫米
0.1-1毫米
凭经验
3-5毫米
1毫米
0.2毫米
3-5毫米
0.2毫米
控制类型
伺服电机
闭环控制
伺服阀
闭环控制

人工控制

高频通断阀
开环控制
变频电机
高频通断阀
闭环控制
伺服阀
闭环控制
变频电机
高频通断阀
闭环控制
伺服阀
闭环控制
总控制台
工业触摸屏
PLC模块组
工业触摸屏
PLC模块组
小型显示屏
PLC模块
工业触摸屏
PLC模块组
工业触摸屏
PLC模块组
小型显示屏
PLC模块
工业触摸屏
PLC模块组
控制软件
专用工业
控制软件
专用工业
控制软件
常规显示
程序
专用工业
控制软件
专用工业
控制软件
常规显示
程序
专用工业
控制软件
数据实时
远程传送
根据需要
可选配置
根据需要
可选配置
根据需要
可选配置
根据需要
可选配置
根据需要
可选配置
控制维度
XYZ三维
XYZ三维
倾斜度
XYZ三维
XYZ三维
XYZ三维
XYZ三维
XYZ三维
XYZ三维
控制自由度
3自由度
7自由度
6自由度
6自由度
6自由度
6自由度
6自由度
6自由度
力传感器
常规精度
常规精度
常规精度
常规精度
常规精度
常规精度
常规精度
位移传感器
超高精度
常规精度
常规精度
高精度
常规精度
常规精度
高精度
尺寸规模
小型
大型
小型
小型
小型
小型
大型
大型
工作压力
70MPa
31.5MPa
70MPa
70MPa
70MPa
31.5MPa
31.5MPa
31.5MPa
液压动作
控制回路
双向伸缩
双向升降
双向伸缩
双向升降
单向伸缩
单向升降
双向伸缩
双向升降
双向伸缩
双向升降
双向伸缩
双向升降
双向伸缩
双向升降
双向伸缩
双向升降

手机浏览可左右滑动查看更多技术参数
MCAH系列大型重载三维调整平台归属MCA5型和MCA6型,可提供低精度和超高精度控制系统

MCAH系列大型三维调整平台应用图片

MCAH系列定制设计舵叶安装平台准备工作

MCAH系列定制设计舵叶安装平台工作中
MCAH系列定制设计舵叶安装平台工作中
MCAH系列定制设计舵叶安装平台工作中
