WHS系列高精度型电脑控制称重设备

WHS系列高精度型电脑控制称重设备称重精度最高达0.05%;设备采用模块化设计,称重控制台,称重泵站和称重油缸及称重传感器四大模块灵活组合。设备采用专用称重传感器,可上置或下置于称重油缸。称重设备具备独特恒压防漂移技术、位移同步控制技术及专用称重传感器的组合确保称重的高精度,并具备高抗干扰性。

称重控制台采用WINDOWS系统,操作界面友善,可快速掌握称重操作技能。设置完成后自动实现同步顶升,自动显示总重量,点重量和中心位置并实现数据输出和打印报表。称重控制台采用触摸屏操作和按钮操作相结合设计,具良好人机交互环境,可适应多种称重工况。称重数据可存储、复制、打印输出,并可根据工况需要定制打印输出格式。

称重泵站配备子电脑控制程序,可连接多台称重设备,进行数据采集、传输,并执行中央控制台的执行指令。采用通讯总线组网方式,一根通讯总线采用快插方式串联连接同步称重控制台和多台称重泵站的PLC子站进行全部信息的通讯:称重控制台的同步指令和传感器信息反馈的双向通讯。快插式连接和组网。称重泵站,称重油缸,液压软管采用液压快速接头连接;称重控制台,称重泵站,称感器。采用户外型设计,综合考虑运输、就位和抗冲击功能

WHS系列高精度型称重设备技术性能

  • 称重传感器精度:0.3%-0.03%
  • 称重系统精度:0.5%-0.03%
  • 最多称重点数:100点
  • 单点称重力:50-900吨
  • 位移同步精度:1mm
  • 称重内容:总重量/点重量/重心位置
  • 操作方式:按钮与触摸屏结合
  • 连接方式:通讯总线 / 快插连接

赫曼大型构件多点高精度智能称重设备分类表

技术特点与设备类型 WHS-1A型 WHS-1型 WHS-2型 WHS-3型 EHS-1型 PHS-1型
传感器称重精度 0.03%
万分之三
0.05%
万分之五
0.05%
万分之五
0.3%
千分之三
0.25%
千分之二点五
0.25%
千分之二点五
设备称重总精度 0.03%
万分之三
0.05%
万分之五
0.3%
千分之三
0.5%
千分之五
1%
百分之一
1%
百分之一
单称重点最小吨位 0.5吨 20吨 20吨 50吨 50吨 50吨
单称重点最大吨位 10吨 200吨 200吨 500吨 1000吨 200吨
最大称重点数量 100点 100点 100点 100点 100点 8点
称重系统工作压力 31.5/70MPa 31.5/70MPa 31.5/70MPa 31.5/70MPa 31.5/70MPa 70MPa
信号通讯方式 无线通讯
有线总线通讯
有线总线通讯 有线总线通讯 有线总线通讯 有线总线通讯 无线通讯
液压管理连接方式 集成式固定连接 并联快速模块化连接
串联快速模块化连接
并联快速模块化连接
串联快速模块化连接
并联快速模块化连接
串联快速模块化连接
并联快速模块化连接
串联快速模块化连接
集成式固定连接
称重设备型式 一体化轮式集成设备 模块化快速组合 模块化快速组合 模块化快速组合 模块化快速组合 一体化轮式集成设备
设备供电模式 配电箱有线供电
锂动力电池供电
配电箱有线供电 配电箱有线供电 配电箱有线供电 配电箱有线供电 配电箱有线供电
锂动力电池供电

左右滑动可查看表格内更多技术参数

WHS系列高精度型称重设备系统连接示意图

同步称重控制台通过通讯总线串联称重泵站的程序子站,最多可连接100个称重点

WHS系列高精度型称重设备系统布置图

WHS系列称重设备通过控制系统能将重量分布不均匀的构件,按照位移同步的方式顶升后进行精确称重

WHS系列高精度型称重设备主要组成产品

主要产品
典型型号
功能特点
称重控制台
STC12-LP
控制称重过程,显示重量值
称重泵站
SEPC3460W-4
提供升降动力,信号中转站
称重油缸
RHD2506X001
实现构件的顶升和下降
称重传感器
CL250
实时显示称重点的重量
位移传感器
SL600
显示和控制称重点的位移
液压软管
HC7220C
输送液压油
通讯总线
TLC10000
实现控制台和泵站之间通讯
传感器线
SLC6000
实现传感器与泵站的通讯

手机浏览可左右滑动查看更多技术参数
WHS系列称重设备通常由以上表格的主要产品组成,不同的称重工况和精度要求会有不同的产品型号和数量组成

WHS系列高精度型称重设备典型配置清单

主要配置清单
典型工况与需求概述
主要产品
产品型号
数量
某海工模块工况
称重控制台 STC40-LP 1
模块重6000吨,8个桩腿
称重泵站 SEPC4460W-4 8
桩腿间距20米,桩腿直径2米
称重油缸 RHD2506X001 32
模块长80米,宽40米,高20米
称重传感器 CL250 32
称重精度要求不低于0.3%
位移传感器 SL600 8
实现同步顶升及自动称重过程
液压软管 HC7230C 64
自动显示点重量、总重量和重心
通讯总线 TLC30000 8
数据可储存和打印报表
传感器线 SLC9000 32
称重使用方便,操作简单

手机浏览可左右滑动查看更多技术参数
以上为海洋工程采油模块的一个典型工况需求下的称重系统配置清单,不同的需求可以进行相应的配置选型

WHS系列高精度型称重设备应用照片

▲WHS系列1型高精度称重设备为首艘VISTA级豪华邮轮提供精度0.05%的高精度称重设备

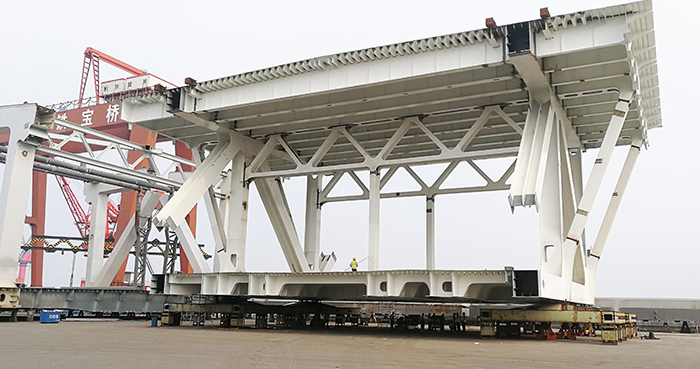

▲ WHS系列高精度型称重设备为五峰山公铁两用长江悬索大桥提供精度0.05%的高精度称重设备

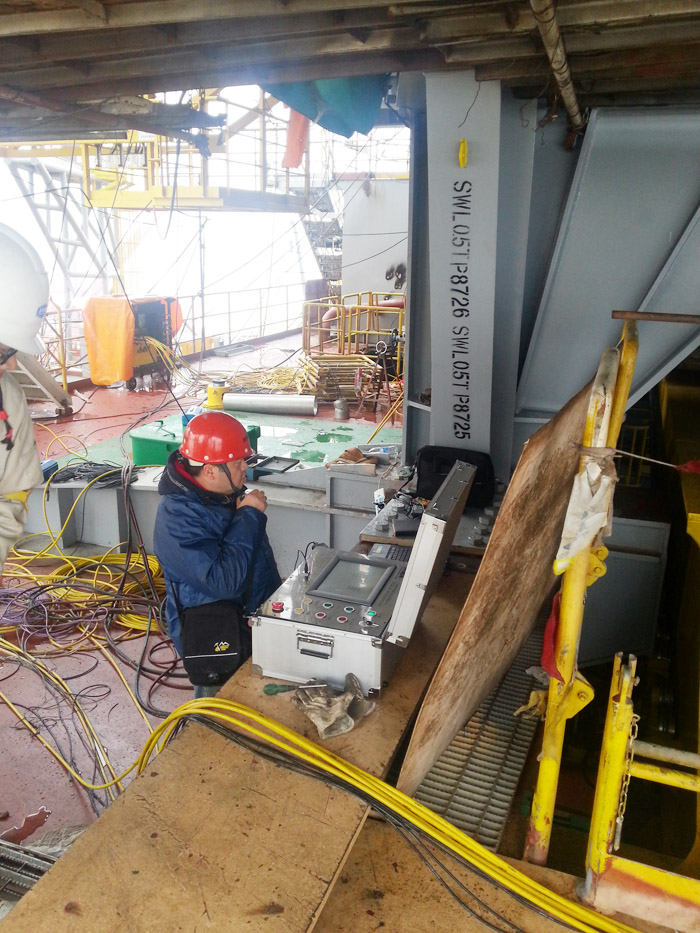

▲ EHS系列经济型称重设备在上海外高桥船厂应用于CJ46海工平台模块的称重工作
▲ EHS系列经济型称重设备在上海外高桥船厂应用于CJ46海工平台模块的称重工作

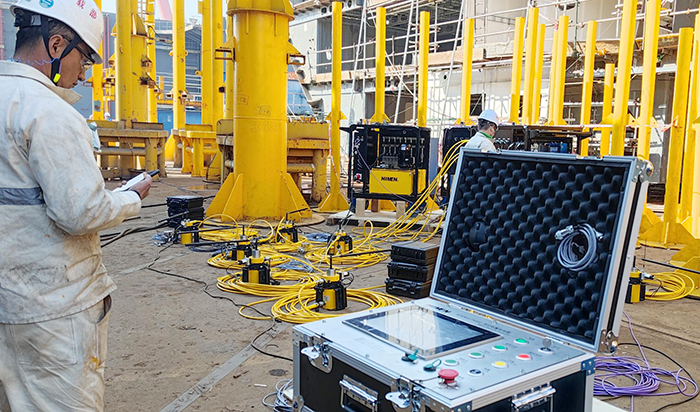

▲ WHS系列高精度型称重设备在海洋石油工程(青岛)有限公司应用于海工平台模块的称重工作

▲ WHS系列高精度型称重设备应用于SARENS沙伦氏公司的模块车称重工作

▲ WHS系列高精度型称重设备在海洋石油工程(青岛)有限公司应用于海工平台模块的称重工作

▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工生活楼平台模块的称重工作

▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工平台模块的称重工作

▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工平台模块的称重工作

▲ WHS系列高精度型称重设备在马来西亚的 Air & Marine 公司应用于海工模块的精确称重工作

▲ WHS系列高精度型称重设备在马来西亚的 Air & Marine 公司应用于海工模块的精确称重工作

▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作

▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作

▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作

▲ EHS系列经济型称重设备在中交博迈科海洋船舶重工有限公司应用于海工平台模块的称重工作

▲ EHS系列经济型称重设备在中交博迈科海洋船舶重工有限公司应用于海工平台模块的称重工作
