为中国首艘建造的VISTA级豪华邮轮提供超高精度型(万分之五精度级别)多点智能称重系统

2018年11月6日,中国船舶工业集团有限公司与美国嘉年华集团、意大利芬坎蒂尼集团在中国国际进口博览会期间正式签订2+4艘13.5万总吨Vista级大型邮轮建造合同。这是我国首次签订的真正意义上的大型邮轮建造合同,该合同的签署标志着中船集团大型邮轮工程进入正式实施阶段。

中国开始建造第一艘大型豪华邮轮

大型邮轮与液化天然气(LNG)船、航空母舰并称造船业皇冠上的三颗明珠,是我国目前唯一尚未攻克的高技术船舶。 中国首艘具有世界先进水平的大型邮轮开始实质性的设计建造,将推动我国成功摘取造船业皇冠上的最后一颗明珠。

首艘VISTA级豪华邮轮建造过程中

首艘邮轮由中船集团旗下中船邮轮科技发展有限公司和上海外高桥造船有限公司联合设计建造,建成后主要服务于中国市场。首艘邮轮为13.5万总吨Vista级大型邮轮,预计于2023年交付。

WHS系列1型高精度称重系统在邮轮分段称重过程中

首艘豪华邮轮对整船重量控制非常严格,自重约6.5万吨的重量允许偏差仅100吨,因此承建该船的上海外高桥造船有限公司成立了重量控制办公室,并对每个船体的分段和总段进行称重和核验。

首艘豪华邮轮船体分段和总段称重,采用了赫曼的WHS系列1型超高精度称重设备。称重系统整体和称重传感器的精度均达到万分之五。

高精度称重系统在邮轮分段称重过程中

豪华邮轮配套称重设备的技术类型归属,见下表。

WHS系列1型
WHS系列2型
WHS系列3型
EHS系列1型
PHS系列1型
传感器精度
传感器精度
传感器精度
传感器精度
传感器精度
0.05%
万分之五
0.05%
万分之五
0.3%
千分之三
0.25%
千分之二点五
0.25%
千分之二点五
称重系统精度
称重系统精度
称重系统精度
称重系统精度
称重系统精度
0.05%
万分之五
0.3%
千分之三
0.5%
千分之五
1%
百分之一
1%
百分之一

手机浏览可左右滑动查看更多技术参数
为豪华邮轮配套进行称重的WHS系列1型,具备超高的称重精度

WHS系列1型高精度称重系统在邮轮分段称重过程中

WHS系列1型称重设备,采用模块化设计,全电脑智能控制,配置了称重精度达万分之五的称重传感器,并优化了通信硬件和软件,称重系统的总精度也达到了万分之五,为目前大型构件称重精度领域的首创。

WHS系列1型高精度称重系统在邮轮分段称重过程中

1台40点电脑控制称重总控台,4台PLC控制型称重泵站,32个称重油缸,32个高精度称重传感器,32个位移传感器以及相关的通讯和液压附件,组成了这套称重系统,在邮轮重量控制的全过程中监测每个分段与总段的重量。

WHS系列1型高精度称重系统在邮轮分段称重过程中

赫曼在大型构件高精度领域多年的研究创新和实际应用经验,在传感器元件,通讯协议,称重油缸,称重泵站,液压和通讯附件,电脑控制软件等多个环节排除称重精度干扰因素,实现模块化,多系列的称重设备。

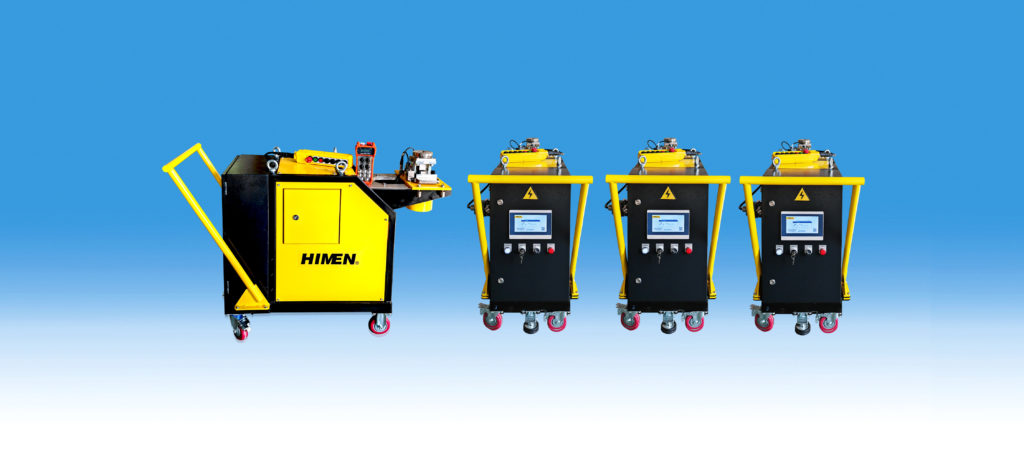

WHS系列1型高精度电脑控制多点称重系统在出厂验收中

WHS系列和EHS系列,都具备了电脑同步称重控制台,PLC称重泵站,称重油缸,称重传感器等系列化定型产品,大部分工况和客户要求下,赫曼只需将模块化的系列产品进行相应的选型和优化组合,即可定制出满足工况要求的个性化称重设备,将个性化方案、成熟可靠的产品,快速交货进行了统一,从而可以为客户提供最优化的产品和服务。

WHS系列1型高精度电脑控制多点称重系统在出厂验收中

WHS系列和EHS系列,都具备了电脑同步称重控制台,PLC称重泵站,称重油缸,称重传感器等系列化定型产品,大部分工况和客户要求下,赫曼只需将模块化的系列产品进行相应的选型和优化组合,即可定制出满足工况要求的个性化称重设备,将个性化方案、成熟可靠的产品,快速交货进行了统一,从而可以为客户提供最优化的产品和服务。

WHS系列1型高精度电脑控制多点称重系统在出厂验收中

当然,赫曼作为具备研发制造能力的工程解决方案专家,也可根据客户的特殊需求,提供完全个性化的定制设计方案,产品和技术服务。
