赫曼与上海外高桥造船有限公司联合设计制作成功40万吨矿砂船用的380吨尾舵三维安装平台
2016年3月,上海外高桥造船有限公司接获40万吨矿砂船的订单,该船型的舵叶重量达到380吨,需要有专用的舵叶安装平台才能进行安装作业。
基于矿砂船特点,设备经济型,使用习惯等多种因素考量,上海外高桥造船有限公司选择了与设备公司联合设计,制造的方式来建造该舵叶平台,经过综合考察和比选,赫曼荣幸地成为该平台的联合设计制造方。
在该项目中,赫曼承担平台液压系统,电气控制系统和精加工部件的方案设计,产品设计,产品制造和组装测试工作;上海外高桥造船有限公司承担钢结构平台的方案设计,产品设计,产品制造和组装测试工作,并提供安装所需的吊装设备和场地。
2017年9月8日,该平台顺利通过完工验收,达到设计使用要求。该舵叶平台首开设备提供方和最终使用方联合设计和加工制造组装的方式,不但实现了成本的最低化,而且在设计之初就充分考虑了最终用户的使用习惯和特点,在目前的船势行情下,是一种双赢的合作模式。
赫曼,期待与贵司开展多样的合作业务模式。
如上图示,赫曼负责黄色标识部分的设计,制造加工和组装测试工作:
- 整个平台行走驱动系统
- 垂直方向液压同步顶升系统
- 垂直方向液压顶升导向套筒
- 平台中部横向移动液压系统
- 平台中部横向移动滑道
- 上层平台夹紧液压系统及导向套筒
- 液压泵站与管路布置
- 电控控制与线路布置
380吨船舶舵叶安装平台的制作与应用视频
赫曼调整机设备已荣幸地被以下造船厂采购和使用
江苏扬子鑫福造船有限公司 | 启东中远海运海洋工程有限公司 | 上海外高桥造船有限公司 |
中船澄西扬州船舶有限公司 | 沪东中华造船(集团)有限公司 | 南通中远海运川崎船舶工程有限公司 |
青岛北海船舶重工有限责任公司 | 海洋石油工程(青岛)有限公司 | 大连中远海运川崎船舶工程有限公司 |
上海江南长兴造船有限责任公司 | 上海江南长兴重工有限责任公司 | 江南造船(集团)有限责任公司 |
中船澄西船舶(广州)有限公司 | 江苏新韩通船舶重工有限公司 | 大连船舶重工集团有限公司 |
巴西ECOVIX船厂 | 中海工业(江苏)有限公司 | 广新海事重工股份有限公司 |
广州文冲船厂有限责任公司 | 青岛武船重工有限公司 | 广东中远船务工程有限公司 |
天津新港船舶重工有限责任公司 |
中船澄西船舶修造有限公司 |
广州广船国际股份有限公司 |
山海关船舶重工有限责任公司 |
南通道达船厂 |
舟山中远船务工程有限公司 |
扬州大洋造船有限公司 | 大连船舶重工集团有限公司 | 浙江欧华造船有限公司 |
上海船厂船舶有限公司 |
手机浏览可左右滑动查看更多技术参数
(船厂名单时间跨度:2007-2022年)
380吨船舶舵叶安装平台技术归属表
产品系列 |
SCAH系列 |
MCA系列 |
MCAD系列 |
MCAH系列
|
||||
产品类型 |
A型 |
B型 |
MCA1型 |
MCA2型 |
MCA3型 |
MCA4型 |
MCA5型 |
MCA6型 |
操作方式 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 按钮操作 |
人工控制 按钮操作 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 |
智能控制 |
同步定位 控制精度 |
超高精度 |
高精度 |
— |
低精度 |
高精度 |
超高精度 |
低精度
|
超高精度 |
0.005毫米
|
0.1-1毫米
|
凭经验 |
3-5毫米 |
1毫米 |
0.2毫米 |
3-5毫米 |
0.2毫米 |
|
控制类型
|
伺服电机 闭环控制 |
伺服阀 闭环控制 |
人工控制 |
高频通断阀 开环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
总控制台 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
— |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
控制软件
|
专用工业 控制软件 |
专用工业 控制软件 |
— |
常规显示 程序 |
专用工业 控制软件 |
专用工业 控制软件 |
常规显示 程序 |
专用工业 控制软件 |
数据实时 远程传送 |
根据需要 可选配置 |
根据需要 可选配置 |
— |
— |
根据需要 可选配置 |
根据需要 可选配置 |
— |
根据需要 可选配置 |
控制维度 | XYZ三维 |
XYZ三维 倾斜度 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
控制自由度 |
3自由度
|
7自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
力传感器
|
常规精度
|
常规精度 |
— |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
位移传感器
|
超高精度
|
常规精度 |
— |
常规精度 |
高精度 |
常规精度 |
常规精度 |
高精度 |
尺寸规模 | 小型 |
大型 |
小型 |
小型 |
小型 |
小型 |
大型 |
大型 |
工作压力
|
70MPa
|
31.5MPa |
70MPa |
70MPa |
70MPa |
31.5MPa |
31.5MPa |
31.5MPa |
液压动作 控制回路 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
单向伸缩 单向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |

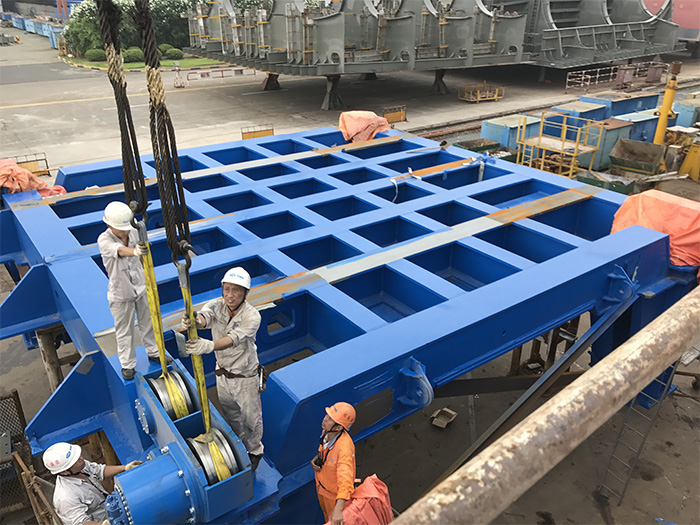

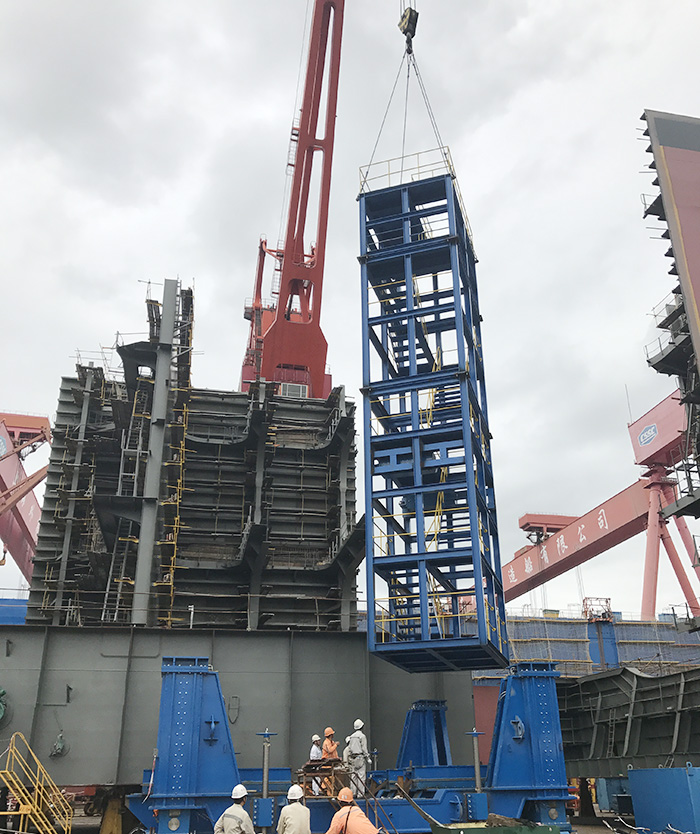

380吨船舶舵叶安装平台的制作与应用照片
