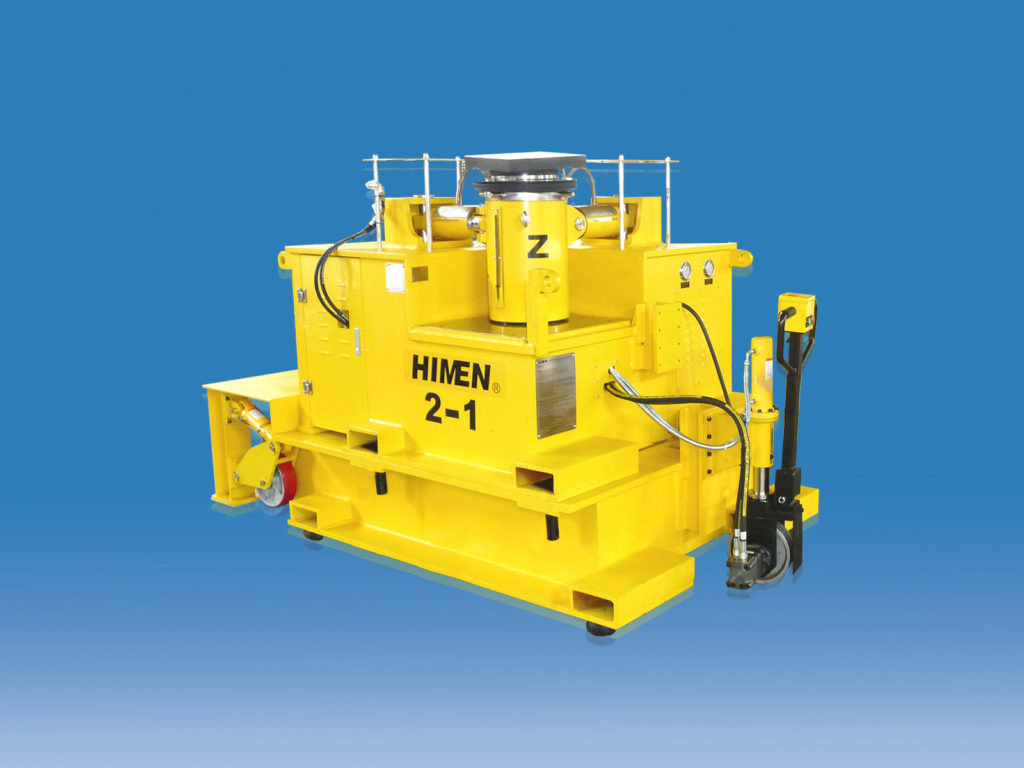

RCA系列自动型三维调整机设备
RCA系列三维调整机(也称液压定位机),是赫曼专为船舶分段进行三维精确调整定位而设计,可使船舶分段在三个维度,六个方向精确定位;三维调整设备采用超高压液压产品,使得设备尽量轻量化和小型化;配置有液压锁和机械锁,安全可靠,船体分段,设备和人员都得到可靠安全保障;单人操作即可使三维调整机设备自带动力行走和进行液压升降;设备配置5°可倾斜抗偏载力鞍座;模块设计,快插连接,便于检修和升级,自2007年研发成功并销售至今,经过持续改进和完善,赫曼的三维调整机已被中国船厂普遍使用。
RCA系列自动型三维调整机设备技术性能
- 单台顶升能力:100~600吨
- 垂直调整范围:0~250mm
- 水平调整范围:0~150mm
- 同时使用数量:4 台
- 操作方式:单机采用线控手柄
- 操作方式:多机可选联动总控台
- 运输方式:自带液压动力行走
- 运输方式:设置有吊孔可吊运
- 运输方式:设置有铲齿孔可铲运
- 可提供WIFI远程控制升级包
RCA系列自动型三维调整机常用技术参数
顶升 能力 |
规格 型号 | 垂直 行程 | 水平 行程 | 重量 |
吨 |
mm |
mm |
吨 |
|
100 | RCA3/1-100 | 250 | 150 | 2.3 |
200 | RCA3/1-200 | 250 | 150 | 2.8 |
300 | RCA3/1-300 | 250 | 150 | 3.4 |
400 | RCA3/1-400 | 250 | 150 | 4.0 |
500 | RCA3/1-500 | 250 | 150 | 4.6 |
600 | RCA3/1-600 | 250 | 150 | 5.8 |
手机浏览可左右滑动查看更多技术参数
RCA系列自动型三维调整机功能展示和应用视频
RCA系列自动型三维调整机技术类型归属表
产品系列 |
SCAH系列 |
MCA系列 |
MCAD系列 |
MCAH系列
|
||||
产品类型 |
A型 |
B型 |
MCA1型 |
MCA2型 |
MCA3型 |
MCA4型 |
MCA5型 |
MCA6型 |
操作方式 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 按钮操作 |
人工控制 按钮操作 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 |
智能控制 |
同步定位 控制精度 |
超高精度 |
高精度 |
— |
低精度 |
高精度 |
超高精度 |
低精度
|
超高精度 |
0.005毫米
|
0.1-1毫米
|
凭经验 |
3-5毫米 |
1毫米 |
0.2毫米 |
3-5毫米 |
0.2毫米 |
|
控制类型
|
伺服电机 闭环控制 |
伺服阀 闭环控制 |
人工控制 |
高频通断阀 开环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
总控制台 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
— |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
控制软件
|
专用工业 控制软件 |
专用工业 控制软件 |
— |
常规显示 程序 |
专用工业 控制软件 |
专用工业 控制软件 |
常规显示 程序 |
专用工业 控制软件 |
数据实时 远程传送 |
根据需要 可选配置 |
根据需要 可选配置 |
— |
— |
根据需要 可选配置 |
根据需要 可选配置 |
— |
根据需要 可选配置 |
控制维度 | XYZ三维 |
XYZ三维 倾斜度 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
控制自由度 |
3自由度
|
7自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
力传感器
|
常规精度
|
常规精度 |
— |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
位移传感器
|
超高精度
|
常规精度 |
— |
常规精度 |
高精度 |
常规精度 |
常规精度 |
高精度 |
尺寸规模 | 小型 |
大型 |
小型 |
小型 |
小型 |
小型 |
大型 |
大型 |
工作压力
|
70MPa
|
31.5MPa |
70MPa |
70MPa |
70MPa |
31.5MPa |
31.5MPa |
31.5MPa |
液压动作 控制回路 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
单向伸缩 单向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
手机浏览可左右滑动查看更多技术参数
RCA系列三维调整机归属于MCA2型
RCA系列自动型三维调整机应用视频
RCA系列自动型三维调整机功能特点和创新点

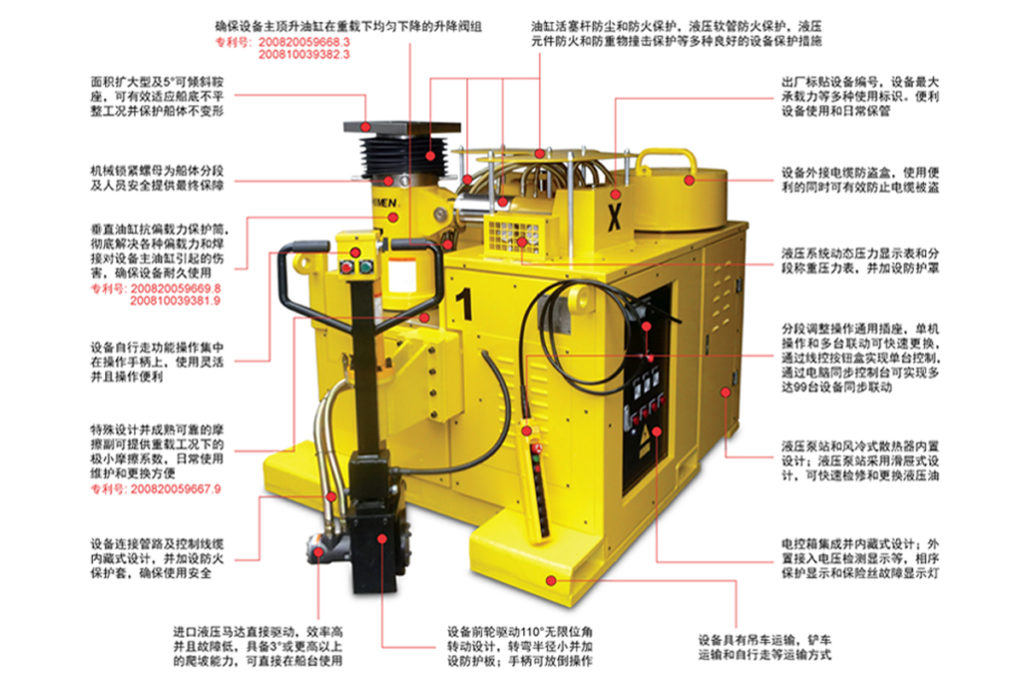

RCA系列三维调整机的特点及主要功能展示
设备内部布局合理,简洁有序,便于维护保养
RCA系列自动型三维调整机常用配件

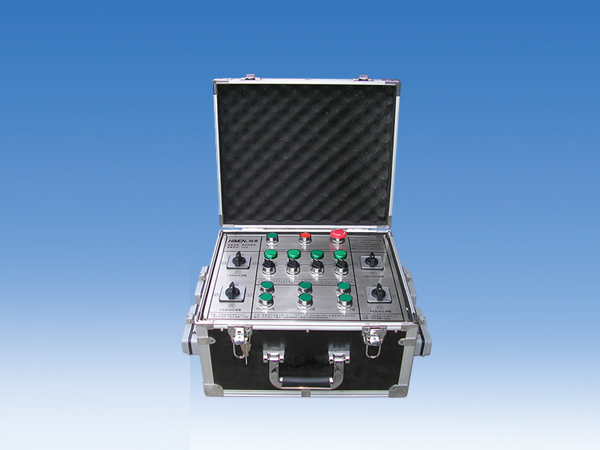

产品名称:TC4联动控制台
产品型号:TC4, TC8, TC4-P, TC8-P
- 控制4或8台三维调整机联动
- 可选择显示设备承载吨位
产品名称:无线控制盒
产品型号:WTC12-LPW,WTC24-LPW
- 小巧轻便,轻松握于手中操作
- 控制台可控制最多8台设备
- 无线控制距离最远可达100米
- 具备强抗干扰措施,电池供电
无线控制盒技术规格
型号 | 设备 数量 |
显示 屏幕 |
显示 项目 |
控制 维度 |
佩戴 方式 |
WTC1-LP
|
1 | 有 | 位移和 重量值 |
一维 | 手持 |
WTC4-LP
|
4 | 有 | 位移和 重量值 |
一维 | 手持 |
WTC12-LPW
|
4 | 有 | 位移和 重量值 |
三维 | 胸挂 |
WTC24-LPW
|
8 | 有 | 位移和 重量值 |
三维 | 胸挂 |
WTC-R
|
信号发射端 |
手机浏览可左右滑动查看更多技术参数

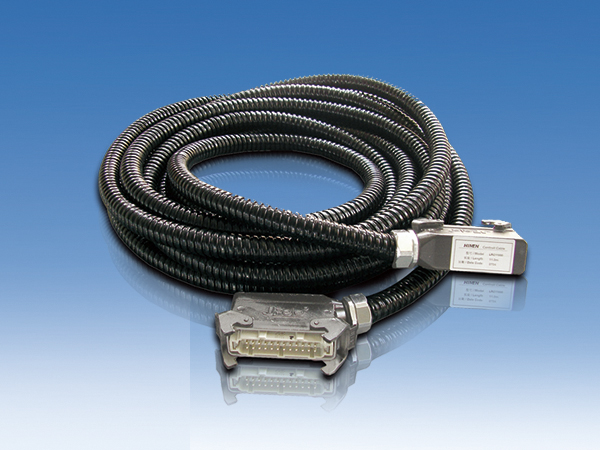

产品名称:LC系列联动控制台通讯线
产品型号:LC24-30, C24-50, LC48-30, LC48-50
- 传输控制台与设备之间信号
- 采用重型插头快速插拔
产品名称:线控按钮盒
产品型号:CP52,CP96
- 标准控制线长度为3米
- 采用快插接头连接,拆卸方便
- 24V工作电压,操作安全
- 可控制设备开停和升降
线控按钮盒技术规格
型号 | 控制功能 | 选择 开关 |
线缆 长度 |
|
泵站功能 | 运动方向 | |||
CP22
|
– | 顶升下降 | – | 3米 |
CP52 |
开启关闭 急停 |
顶升下降 | – | 3米 |
CP52-20 |
开启关闭 急停 |
顶升下降 | – | 20米 |
CP92G4 |
开启关闭 急停 |
顶升下降 | 4组 | 3米 |
CP96 |
开启关闭 急停 |
顶升下降 前后左右 |
– | 3米 |
手机浏览可左右滑动查看更多技术参数
RCA系列自动型三维调整机设备定制型
RCA系列自动型三维调整机获得多项专利
RCA系列获得多项高新转化项目
赫曼调整机设备已荣幸地被以下造船厂采购和使用
江苏扬子鑫福造船有限公司 | 启东中远海运海洋工程有限公司 | 上海外高桥造船有限公司 |
中船澄西扬州船舶有限公司 | 沪东中华造船(集团)有限公司 | 南通中远海运川崎船舶工程有限公司 |
青岛北海船舶重工有限责任公司 | 海洋石油工程(青岛)有限公司 | 大连中远海运川崎船舶工程有限公司 |
上海江南长兴造船有限责任公司 | 上海江南长兴重工有限责任公司 | 江南造船(集团)有限责任公司 |
中船澄西船舶(广州)有限公司 | 江苏新韩通船舶重工有限公司 | 大连船舶重工集团有限公司 |
巴西ECOVIX船厂 | 中海工业(江苏)有限公司 | 广新海事重工股份有限公司 |
广州文冲船厂有限责任公司 | 青岛武船重工有限公司 | 广东中远船务工程有限公司 |
天津新港船舶重工有限责任公司 |
中船澄西船舶修造有限公司 |
广州广船国际股份有限公司 |
山海关船舶重工有限责任公司 |
南通道达船厂 |
舟山中远船务工程有限公司 |
扬州大洋造船有限公司 | 大连船舶重工集团有限公司 | 浙江欧华造船有限公司 |
上海船厂船舶有限公司 |
手机浏览可左右滑动查看更多技术参数
(船厂名单时间跨度:2007-2022年)

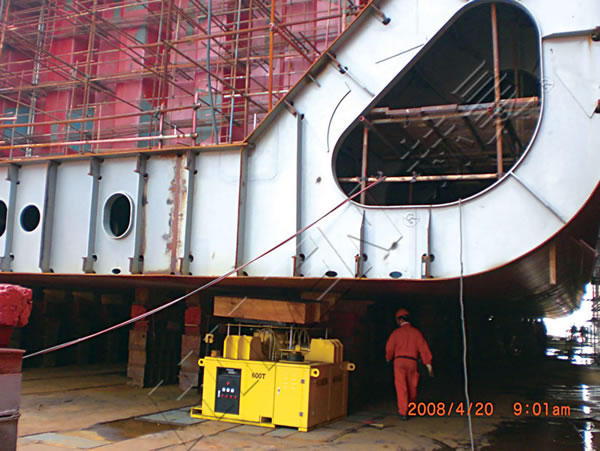

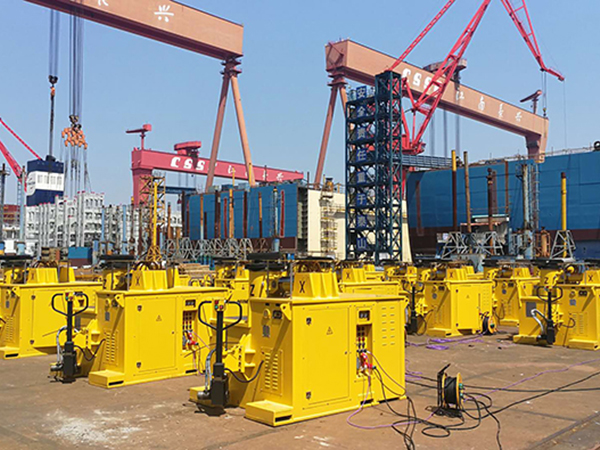

RCA系列自动型三维调整机应用照片
RCA系列自动型三维调整机经济型分析
本文件为赫曼的设备在船厂使用后,该船厂对使用调整机设备与传统的调整工艺进行的对比和经济性分析,翔实的数据说明调整机设备具备推广后能节约成本,降低劳动强度。

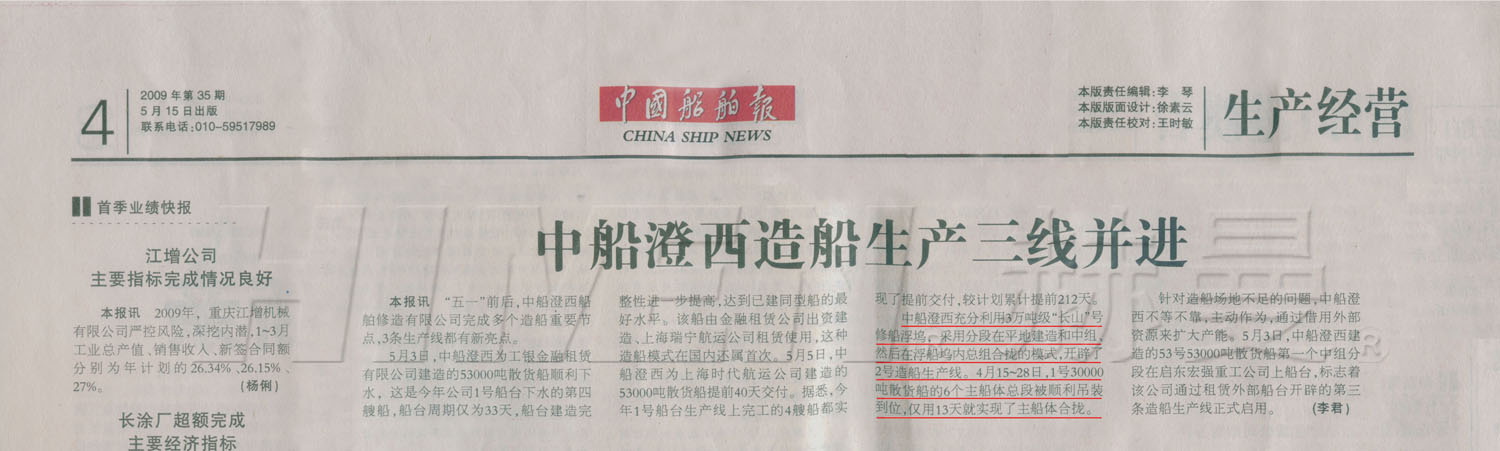

RCA系列自动型三维调整机媒体报导
赫曼在上海外高桥造船有限公司进行三维调整机设备的使用后,尤其是采用在RCA系列基础上升级的电脑控制型PRCA系列设备,用1个电脑总控台控制40台三维调整机设备进行巨型总段造船工艺后,《中国船舶报》对此进行的报导。
赫曼在中船澄西修造有限公司进行以RCA系列三维调整机为主要设备实施“浮船坞”巨型总段造船工艺后,《中国船舶报》对此进行的报导。
