WHS系列1A型车载一体式超高精度多点无线智能称重设备
WHS系列1A型车载一体式超高精度多点无线智能称重设备称重精度最高达0.03%（万分之三）；设备采用一体式设计、模块化组合，智能称重总控台，称重泵站，称重油缸，称重传感器升降机构几大模块组合在一体式车体结构内，可以整体性直接使用，无需液压管路和通讯控制线的插拔连接等工作。
WHS系列1A型车载一体式超高精度多点无线智能称重设备采用专用的万分之三精度级别的超高精度称重传感器，突破了大型构件整体称重精度万分之五的极限。称重设备具备独特恒压防漂移技术、位移同步控制技术及专用称重传感器的组合确保称重的高精度，并具备高抗干扰性。
WHS系列1A型车载一体式超高精度多点无线智能称重设备采用专用的称重控制软件，操作界面友善，可快速掌握称重操作技能。设置完成后自动实现同步顶升，自动显示总重量，点重量并实现数据储存或输出表。称重控制台采用触摸屏操作和按钮操作相结合设计，具良好人机交互环境，可适应多种称重工况。WTC系列无线操作控制器与称重总控制台无缝衔接，可实现操作人员远离重称重构件区域，确保安全，又能随时位于称重工程的关键区域，边关注边操作。
WHS系列1A型一体式超高精度多点无线智能称重设备之间的通讯联系采用有线通讯总线快速连接或者无线信号连接，方便快捷。设备的电力供应可以选择标准380V市电供应，也可以选择锂离子动力电池供应。采用锂电池供应动力和无线信号连接的智能称重设备，设备的操作、管理与维护便利与快捷。
WHS系列1A型车载一体式超高精度多点无线智能称重设备总体技术性能
称重传感器精度 |
0.03% |
称重设备精度
|
0.03% |
|
位移同步精度 |
1mm |
单设备称重能力
|
2/9ton |
|
常用称重设备数 |
4台 |
称重显示内容 |
总重量 / 点重量 |
设备操作方式 |
无线遥控 / 触屏操作
|
设备通讯方式 |
有线总线连接 / 无线信号连接 |
设备供电方式 |
市电供电 / 锂电池供电 |
遥控有效范围 |
50m |
|
重载升降行程
|
50mm |
|
空载升降行程
|
200mm |
|
设备长度 |
1278/1605mm
|
|
设备宽度 |
550mm
|
|
设备高度 |
879mm |
|
设备重量 |
180 / kg |
|
行走轮直径 |
100mm |
|
设备功率与电压 |
0.5kW / 220V |
|
WHS系列1A型车载一体式超高精度多点无线智能称重设备常用型号
产品型号 |
设备
称重精度 |
设备 称重能力 |
重载 升降行程 |
空载 升降行程
|
设备 操作方式 |
设备通讯 连接方式 |
设备
输入电压 |
设备功率 | 电池 电压 |
电池 容量 |
设备尺寸 （长宽高） |
重量 |
mm |
kg |
|||||||||||
HJA22 |
0.03% |
2.0ton |
50mm |
200mm |
无线遥控 |
有线总线 |
220V |
0.5kW |
– |
– |
1278x550x879 |
180 |
HJA22W |
0.03% |
2.0ton |
50mm |
200mm |
无线遥控 |
无线信号 有线总线 |
220V |
0.5kW |
– |
– |
1278x550x879 |
180 |
HJA22WD |
0.03% |
2.0ton |
50mm |
200mm |
无线遥控 |
无线信号 有线总线 |
220V |
0.5kW |
24V |
50AH |
1578x550x879 |
180 |
HJA92 |
0.03% |
9.3ton |
50mm |
200mm |
无线遥控 |
有线总线 |
220V |
0.5kW |
– |
– |
1305x600x879 |
395 |
HJA92W |
0.03% |
9.3ton |
50mm |
200mm |
无线遥控 |
无线信号 有线总线 |
220V |
0.5kW |
– |
– |
1305x600x879 |
395 |
HJA92WD |
0.03% |
9.3ton |
50mm |
200mm |
无线遥控 |
无线信号 有线总线 |
220V |
0.5kW |
24V |
50AH |
1605x600x879 |
395 |
手机浏览可左右滑动查看更多技术参数

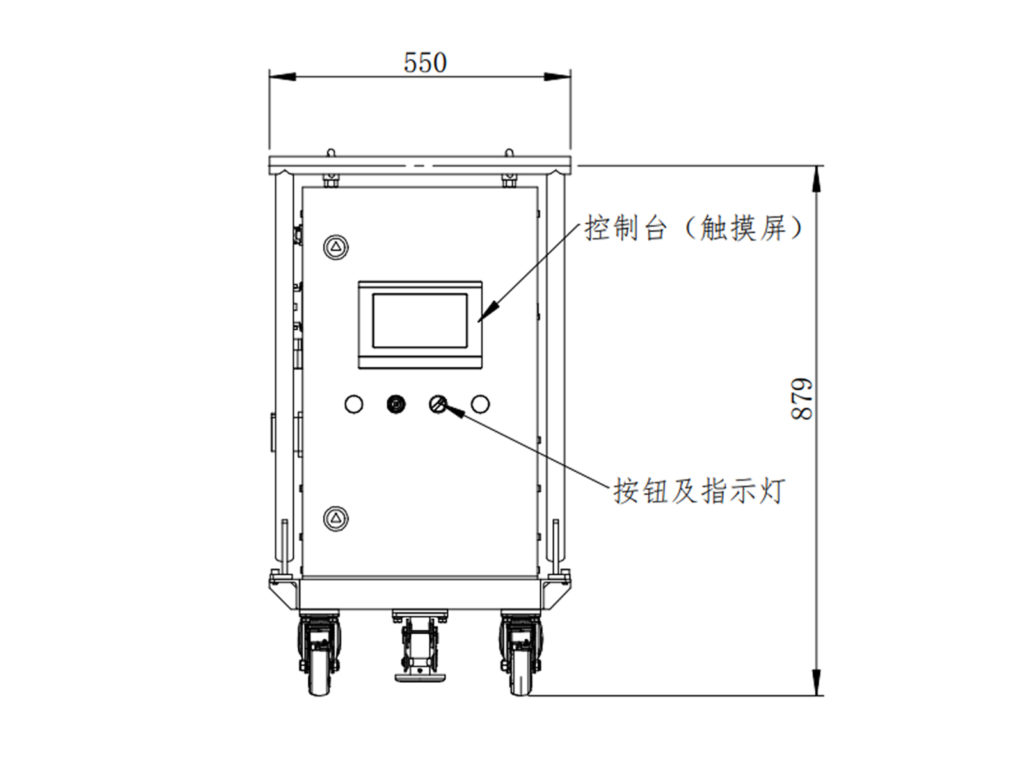

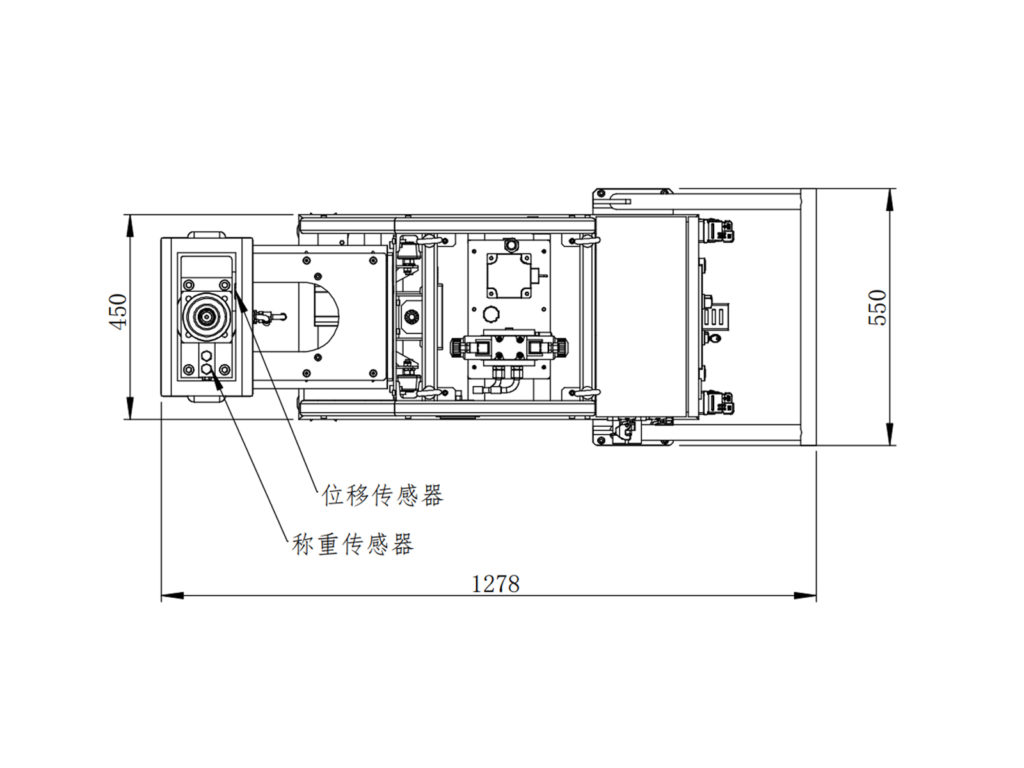

WHS系列1A型车载一体式超高精度多点无线智能称重设备外形尺寸图
点击图片可查看大图
点击图片可查看大图
点击图片可查看大图
WHS系列1A型车载一体式超高精度多点无线智能称重设备主要产品
WHS系列1A型车载一体式超高精度多点无线智能称重设备精度和选型表
WHS系列1A型 |
WHS系列1型 |
WHS系列2型 |
WHS系列3型 |
EHS系列1型 |
PHS系列1型 |
传感器 称重精度 |
传感器 称重精度 |
传感器 称重精度 |
传感器 称重精度 |
传感器 称重精度 |
传感器 称重精度 |
0.03% 万分之三 |
0.05% 万分之五 |
0.05% 万分之五 |
0.3% 千分之三 |
0.25% 千分之二点五 |
0.25% 千分之二点五 |
系统 称重精度 |
系统 称重精度 |
系统 称重精度 |
系统 称重精度 |
系统 称重精度 |
系统 称重精度 |
0.03% 万分之三 |
0.05% 万分之五 |
0.3% 千分之三 |
0.5% 千分之五 |
1% 百分之一 |
1% 百分之一 |
手机浏览可左右滑动查看更多技术参数
WHS系列1A型车载一体式超高精度多点无线智能称重设备典型配置清单
WHS系列1A型车载一体式超高精度多点无线智能称重设备 |
|||
系统型号：WHS1A-4X2WD |
|||
序号 |
设备名称 |
设备型号 |
数量 |
1 |
一体式智能称重设备 | HJA22WD | 4 |
2 |
无线操作遥控器 | WTC4 | 1 |
3 |
20米长有线通讯总线 | TLC20000 | 3 |
手机浏览可左右滑动查看更多技术参数
WHS系列1A型车载一体式超高精度多点无线智能称重设备应用照片
▲ WHS系列高精度型称重设备在海洋石油工程（青岛）有限公司应用于海工平台模块的称重工作
▲ WHS系列高精度型称重设备应用于SARENS沙伦氏公司的模块车称重工作
▲ WHS系列高精度型称重设备在海洋石油工程（青岛）有限公司应用于海工平台模块的称重工作
▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工生活楼平台模块的称重工作
▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工平台模块的称重工作
▲ WHS系列高精度型称重设备在蓬莱巨涛海洋工程重工有限公司应用于海工平台模块的称重工作
▲ WHS系列高精度型称重设备在马来西亚的 Air & Marine 公司应用于海工模块的精确称重工作
▲ WHS系列高精度型称重设备在马来西亚的 Air & Marine 公司应用于海工模块的精确称重工作
▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作
▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作
▲ EHS系列经济型称重设备在中集来福士海洋工程有限公司应用于海工悬臂梁平台模块的称重工作
▲ EHS系列经济型称重设备在中交博迈科海洋船舶重工有限公司应用于海工平台模块的称重工作
▲ EHS系列经济型称重设备在中交博迈科海洋船舶重工有限公司应用于海工平台模块的称重工作
