浙江舟山50万伏跨海交流输电工程–380米全球最高输电塔大抱杆伺服控制原位连续智能同步顶升项目
赫曼于2017年为国网浙江送变电公司提供了一套1650吨多点高精度电脑控制比例伺服阀同步顶升系统,用于浙江舟山50万伏跨海交流特高压输电工程中的380米全球最高输电塔的电力抱杆的原位同步顶升。
SL2型LPV系列比例伺服闭环同步顶升系统特点
- 采用比例伺服闭环同步技术,在慢速情况下可实现最高0.1mm的同步精度,本项目多个油缸每分钟300mm的高速顶升速度前提下,可实现不低于1.5mm的同步顶升精度;
- 采用运动逻辑控制器,可以在前端直接处理传感器信息并发出运动控制指令以驱动比例伺服阀控制油缸动作,减轻中央处理器的工作压力,全系统响应速度快;
- 比例伺服阀贴近油缸安装,采用油路通径的开启度调节替代通断调节流量,从而实现连续高速顶升过程中的平稳,实现平稳无冲击的特色;
- 无论是同步顶升还是同步下降,两者具备同样的同步控制精度。
西堠门大跨项目从2017年国庆开始动工,按照计划将在2018年完成施工,整个380米高塔将在一年的时间内完成,整体施工时间非常紧张,作为输电高塔施工方案中的铁塔中心施工塔吊,采用了标准节段高位同步顶升的工艺:每个标准节高度6米,重量60吨左右,总计将近70个标准节段从铁塔底部向上连续同步顶升。因此对每一节标准节段的顶升施工时间是有严格要求的,同时考虑到高空塔桅结构的特点,顶升需要有高精度同步。
SL2型LPV系列超高精度比例伺服智能控制同步顶升设备应用视频
赫曼的同步顶升设备技术类型归属表
同步类型 |
SL1型 |
SL2型 |
SL3型 |
SL4型 |
SL5型 |
SL6型 |
||
归属系列 |
LP系列 |
LPV系列 |
SP系列 |
S系列 |
VP系列 |
MP系列 |
VMP系列 |
SV系列 |
系统特点 |
程序控制 高频阀通断 闭环同步 |
程序控制 伺服控制 闭环同步 |
程序控制 伺服控制 闭环同步 |
机械强制同步 开环同步 |
等容积同步 开环同步 |
等容积同步 开环同步 无线控制 |
等容积同步 开环同步 无线控制 |
连通分流 经济型系统 |
同步系统 操作方式 |
工业型电脑 触摸屏设置 按钮操作 |
工业型电脑 触摸屏设置 按钮操作 |
工业型电脑 触摸屏设置 按钮操作 |
工业型电脑 触摸屏设置 按钮操作 |
数字显示仪 触摸屏设置 按钮操作 |
数字显示仪 无线遥控器 |
数字显示仪 无线遥控器 |
手动阀操作 按钮操作 |
同步精度 类别 |
高精度 |
超高精度 |
超高精度 |
高精度 |
高精度 |
高精度 |
高精度 |
– |
位移同步 最高精度 |
0.5-1mm |
0.1-1mm |
0.01mm |
0.1mm |
1%-5%FS |
3%-10%FS |
3%-10%FS |
凭经验 |
位移定位 最高精度 |
0.5-1mm |
0.1-1mm |
0.01mm |
0.1mm |
1%-5%FS |
3%-10%FS |
3%-10%FS |
凭经验 |
力同步 控制精度 |
1MPa |
0.1MPa |
0.05MPa |
– |
– |
– |
– |
– |
同步速度 |
常规速度 |
常规速度 高速度 |
常规速度 慢速度 |
常规速度 慢速度 |
常规速度 |
常规速度 |
常规速度 |
常规速度 |
30mm/min |
30mm/min 300mm/min |
30mm/min 3mm/min |
30mm/min 3mm/min |
30mm/min |
30mm/min |
30mm/min |
30mm/min |
|
控制策略 |
闭环控制策略 传感器反馈型 |
闭环控制策略 传感器反馈型 |
闭环控制策略 传感器反馈型 |
开环控制策略 机械强制同步 |
开环控制策略 独立油路同步 |
开环控制策略 独立油路同步 |
开环控制策略 独立油路同步 |
开环控制策略 油路连通分流 |
传感器策略 | 传感器参与显 |
传感器参与显 示和控制过程 |
传感器参与显 示和控制过程 |
传感器参与显 示,不参与控制 |
传感器参与显 示,不参与控制 |
– |
||
同步精度 实现策略 |
电磁换向阀 高频率通断 程序管理控制 |
比例伺服阀 程序智能管理 |
伺服电机 程序智能管理 |
伺服电机 机械强制同步 |
独立高压油路 高精度制造 |
独立高压油路 高精度制造 |
独立高压油路 高精度制造 |
凭经验 |
工作压力 | 70MPa |
31.5MPa | 70MPa |
0.01MPa |
21-70MPa |
70MPa |
21-70MPa |
70MPa |
适用油缸 |
双作用油缸
|
双作用油缸 |
双作用油缸 单作用油缸 |
– |
双作用油缸 单作用油缸 |
双作用油缸 单作用油缸 |
双作用油缸 单作用油缸 |
双作用油缸 单作用油缸 |
适用的 重物大小 |
大中型荷载 最小几百吨 最大几万吨 |
大中型荷载 最小几百吨 最大几万吨 |
中小型荷载 最小几吨 最大几百吨 |
中小型荷载 最小几吨 最大几十吨 |
大中型荷载 最小几百吨 最大几万吨 |
大中型荷载 最小几百吨 最大几万吨 |
大中型荷载 最小几百吨 最大几万吨 |
大中型荷载 最小几百吨 最大几千吨 |
手机浏览可左右滑动查看更多技术参数
本项目同步顶升设备技术归属SL2型LPV系列
智能同步顶升设备配套远程数据传送与监控系统功能性介绍视频
螺山长江大跨越特高压输电塔主塔电力大抱杆多点高精度顶升系统配置了远程数据传送与监控系统,可以通过MQTT的方式将数据实时传送到远在千里之外的山东送变电公司的电视墙上,管理系统中,也可以通过云的方式传送到任何办公电脑上,通过浏览器登录的方式即可实时监控数据,手机APP同样可以进行实时的查看。
远程实时监控与远程控制系统,与本地的智能控制台进行了完美的对接,将控制手段从本地通过4G/5G方式传送到了各个地方。
SL2型LPV系列比例伺服闭环同步顶升系统在本项目中具备的特点
- SL2型LPV系列在同步顶升过程实现自动化,系统的总顶升能力不小于1650吨;整体顶升速度不小于每分钟300mm;
- 采用比例伺服闭环同步技术,在慢速情况下可实现最高0.1mm的同步精度,本项目多个油缸每分钟300mm的高速顶升速度前提下,可实现1.5mm的同步顶升精度;
- 在一年左右的全过程顶升的时间内持续进行大吨位连续同步顶升,在设备接近地面的原位置,连续向高空连续同步顶升塔吊标准节,将60多节每节高度为6米的标标准节顶升至385米以上的高空;
- 在输电塔整体顶升全过程中,系统充分考虑室外作业环境,不允许出现设备故障,系统应做好充分的预防措施。
- 中心塔吊越顶越高,顶升过程中的中心塔吊的动态稳定性要求同步顶升具备高平稳性而无冲击。
简而要之就是:顶升速度要快,同步精度要高,设备要靠谱,以保障一年时间完成铁塔建造。 而且从签订合同起,设备的设计,制造和调试总时间只有7周时间。
西堠门大跨项目从2017年国庆开始动工,按照计划将在2018年完成施工,整个380米高塔将在一年的时间内完成,整体施工时间非常紧张,作为输电高塔施工方案中的铁塔中心施工塔吊,采用了标准节段高位同步顶升的工艺:每个标准节高度6米,重量60吨左右,总计将近70个标准节段从铁塔底部向上连续同步顶升。因此对每一节标准节段的顶升施工时间是有严格要求的,同时考虑到高空塔桅结构的特点,顶升需要有高精度同步。

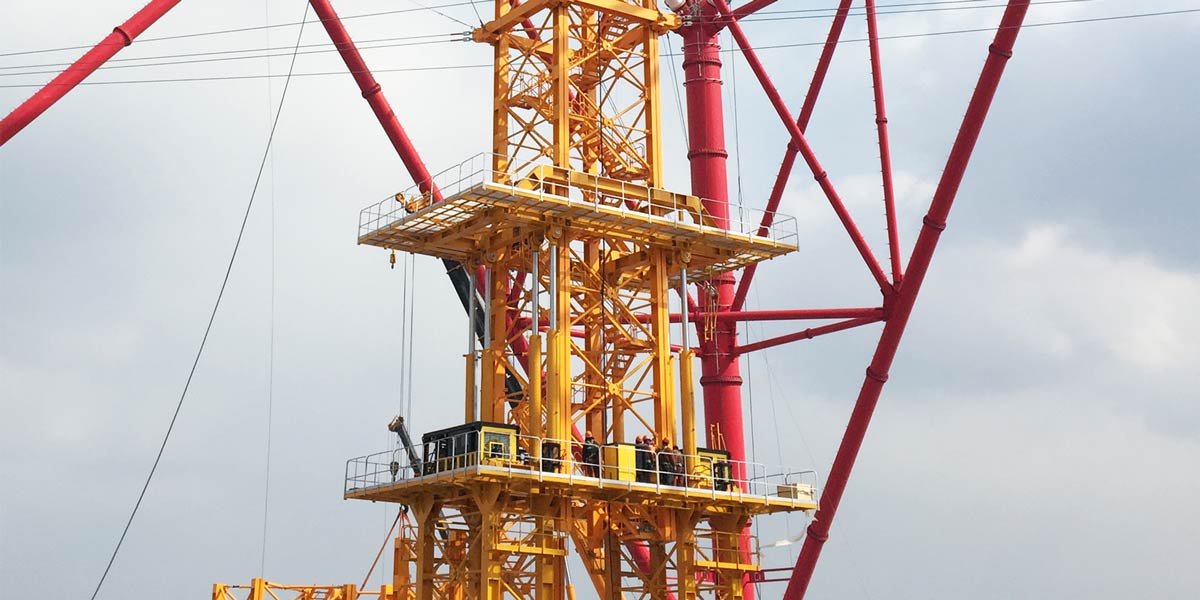

根据项目情况,赫曼配置了8个顶升油缸,每个油缸顶升力250吨,行程3500毫米;8根插销油缸;2台同步顶升泵站;2台插销泵站;4个伺服控制阀箱;1个同步控制台;1个运动控制器以及相应的传感器件和液压附件。
考虑到顶升速度和顶升过程中的同步精度,本项目的顶升系统采用了多点比例伺服同步控制技术,并在中央同步控制台侧设置了运动逻辑控制器,独立处理传感器信息采集,分析并对比例伺服阀发出运动控制指令,加快整套系统的响应速度,以实现整套系统的快速响应特性和高精度同步要求。
相比较于SL1型以高频通断控制流量的的电磁换向阀及基于PLC模块进行的软件运算技术,SL2型采用比例伺服同步控制技术和运动逻辑控制器的系统,具备更快的控制系统运算速度和控制指令灵敏度,加上比例伺服阀采用比例控制流量调节的特性,保证了中心塔吊标准节段的连续同步顶升的技术要求。
