SL5型MP系列便携型多点同步顶升设备

SL5型MP系列便携型多点同步顶升设备以HJA移动式一体顶升机为核心,通过WTC系列无线联动控制器的无线信号连接而成。SL5型MP系列的同步精度是相对值,为油缸每次顶升行程的3%-10%。

SL5型MP系列设备以多台HJA顶升机的多泵多顶同步精度为前提,通过无线联动控制,在相同时间内每1台液压泵站为另1台液压油缸提供等容积的液压油实现同步顶升;多路输出均采用多个电机步给多路油缸供油,每一路液压油路均独立输出互相不串通,通过控制电机转速滑差和液压泵头制造精度实现较高同步精度

同步控制自动实现,无须经过任何手动阀的设置即可实现同步高精度。每一路液压油路均为独立输出,同步精度不会因为构件重量分布不均匀而受到影响回程节流设计使得双作用油缸在重载下降过程中始终受控。

SL5型MP系列便携型多点同步顶升设备的最大特点是使用方便,无需进行液压管理连接,也无需进行传感器和通讯线连接,HJA设备连接上电源后,WTC无线联动控制台即可控制多台HJA设备进行联动同步操作。

SL5型MP系列便携型多点同步顶升设备技术性能

  • 多点同步精度:3%-10%
  • 同步点数: 4, 6, 8, 12, 24点
  • 额定压力:70 MPa
  • 同步方式:等容积同步
  • 操作方式:无线控制器操作
  • 连接方式:无线信号连接
  • 设备特点: 移动保管便利,操作方便

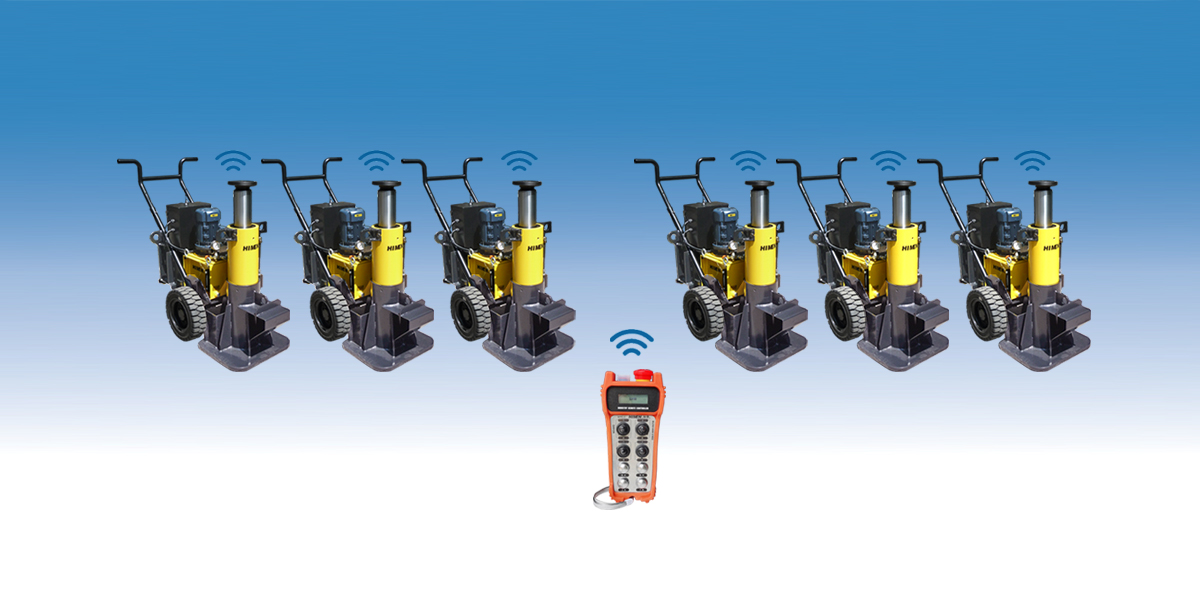

SL5型MP系列便携型多点同步顶升设备系统布置图

  • 上图为4点联动同步顶升操作
  • 1个WTC4-LP无线联动同步控制台
  • 4台HJA15024移动式顶升机
  • 通过“预顶升”实现整体的“一键找零位”功能
  • 具备每个同步点的实时重量显示功能
  • 可选择位移传感器显示实时位移值

  • 上图为8点联动同步顶升操作
  • 1个WTC8-LP无线联动同步控制台
  • 8台HJA15024移动式顶升机
  • 通过“预顶升”实现整体的“一键找零位”功能
  • 具备每个同步点的实时重量显示功能
  • 可选择位移传感器显示实时位移值

SL5型MP系列便携型多点同步顶升设备主要产品

产品名称:无线联动同步控制器
产品型号:WTC4-LP, WTC6-LP,WTC8-LP

  • 小巧轻便,轻松握于手中操作
  • 可控制1-24台设备
  • 无线控制距离最远可达100米
  • 具备强抗干扰措施,电池供电

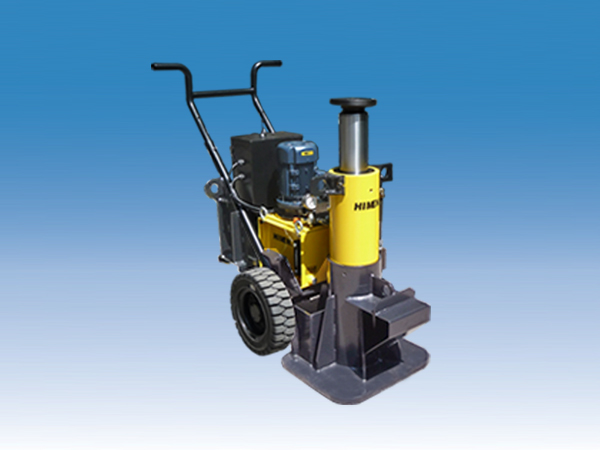

产品名称:移动式顶升机
产品型号:HJA5024, HJA5010, HJA15024, HJA15010

  • 移动方便,油缸泵站一体式设计
  • 连接电源即可操作,无需连接管线
  • 放大支撑面,利于承载
  • 大直径轮子,便于快速移动

SL5型MP系列便携型多点同步顶升设备主要组成产品及技术特点

同步类型
SL1型
SL2型
SL3型
SL4型
SL5型
SL6型
归属系列
LP系列
LPV系列
SP系列
S系列
VP系列
MP系列
VMP系列
SV系列
系统特点
程序控制
高频阀通断
闭环同步
程序控制
伺服控制
闭环同步
程序控制
伺服控制
闭环同步
机械强制同步
开环同步
等容积同步
开环同步
等容积同步
开环同步
无线控制
等容积同步
开环同步
无线控制
连通分流
经济型系统
同步系统
操作方式
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
数字显示仪
触摸屏设置
按钮操作
数字显示仪
无线遥控器
数字显示仪
无线遥控器
手动阀操作
按钮操作
同步精度
类别
高精度
超高精度
超高精度
高精度
高精度
高精度
高精度
位移同步
最高精度

0.5-1mm

0.1-1mm
0.01mm
0.1mm
1%-5%FS
3%-10%FS
3%-10%FS
凭经验
位移定位
最高精度

0.5-1mm

0.1-1mm
0.01mm
0.1mm
1%-5%FS
3%-10%FS
3%-10%FS
凭经验
力同步
控制精度
1MPa
0.1MPa
0.05MPa
同步速度
常规速度
常规速度
高速度
常规速度
慢速度
常规速度
慢速度
常规速度
常规速度
常规速度
常规速度
30mm/min
30mm/min
300mm/min
30mm/min
3mm/min
30mm/min
3mm/min
30mm/min
30mm/min
30mm/min
30mm/min
控制策略
闭环控制策略
传感器反馈型
闭环控制策略
传感器反馈型
闭环控制策略
传感器反馈型
开环控制策略
机械强制同步
开环控制策略
独立油路同步
开环控制策略
独立油路同步
开环控制策略
独立油路同步
开环控制策略
油路连通分流
传感器策略

传感器参与显
示和控制过程

传感器参与显
示和控制过程
传感器参与显
示和控制过程
传感器参与显
示,不参与控制
传感器参与显
示,不参与控制
同步精度
实现策略
电磁换向阀
高频率通断
程序管理控制
比例伺服阀
程序智能管理
伺服电机
程序智能管理
伺服电机
机械强制同步
独立高压油路
高精度制造
独立高压油路
高精度制造
独立高压油路
高精度制造
凭经验
工作压力
70MPa
31.5MPa
70MPa
0.01MPa
21-70MPa
70MPa
21-70MPa
70MPa
适用油缸
双作用油缸
双作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
适用的
重物大小
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
中小型荷载
最小几吨
最大几百吨
中小型荷载
最小几吨
最大几十吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几千吨

手机浏览可左右滑动查看更多技术参数

SL5型MP系列与 SL5型VP系列同步顶升设备的技术特征比较

比较项目
SL5型MP系列多泵同步顶升设备
SL5型VP系列容积同步顶升设备
同步精度
3%-10%FS
1%, 2%, 5%
控制策略
开环控制,等容积同步
开环控制,等容积同步
液压泵头
多个液压泵头独立输出,每个液
压油路为一个独立液压泵头。
单个液压泵头多路独立输出,每个液
压油路为多个柱塞副组成油路。
工具级液压泵头
不同液压泵头之间的同步流量差约为5%
精密级液压泵头
不同液压油路之间的同步流量差为1%, 2%和5%
驱动电机
每路液压油路由1个电机提供驱动力,电机
转速滑差一般为3%-5%,增加同步精度的误差。
多路液压油路均有1个电机提供驱动力,电机
转速滑差不对同步精度产生影响。

手机浏览可左右滑动查看更多技术参数

SL5型MP系列便携型多点同步顶升设备技术类型归属表

同步类型
SL1型
SL2型
SL3型
SL4型
SL5型
SL6型
设备系列
LP系列
LPV系列
SP系列
S系列
VP系列
MP系列
VMP系列
SV系列
系统名称
电脑控制型
液压同步
顶升系统
电脑控制型
液压同步
顶升系统
电脑控制型
滚珠丝杆
同步系统
滚珠丝杆
强制同步
控制系统
容积同步型
多点单泵站
顶升系统
容积同步型
多个单泵单顶
顶升系统
容积同步型
液压同步
顶升系统
连通器型
分流同步
顶升系统
工作压力
70MPa
31.5MPa
21,60,70MPa
70MPa
21,60,70MPa
70MPa
液压回路
双向回路
双向回路
双向回路
单向回路
双向回路
单向回路
双向回路
单向回路
双向回路
单向回路
控制策略
闭环控制
闭环控制
闭环控制
开环控制
开环控制
开环控制
开环控制
开环控制
传感器
策略
位移和压力
传感器参与
显示和控制
位移和压力
传感器参与
显示和控制
转速和压力
传感器参与
显示和控制
位移传感器
参与显示和
控制
位移和压力
传感器可选
配参与显示
位移和压力
传感器可选
配参与显示
位移和压力
传感器可选
配参与显示
无传感器
操作方式
工业电脑
触摸屏
工业电脑
触摸屏
工业电脑
触摸屏
工业电脑
触摸屏
按钮操作
按钮操作
按钮操作
手动阀操作
控制阀
类型
通断阀
高频通断
比例
伺服阀
通断阀
高频通断
通断阀
高频通断
通断阀
高频通断
手动阀
电机类型
普通电机
变频电机
普通电机
伺服电机
变频电机
伺服电机
普通电机
变频电机
普通电机
变频电机
普通电机
变频电机
普通电机
荷载大小
大荷载
大荷载
小荷载
小荷载
大荷载
大荷载
大荷载
大荷载
同步速度
常规速度
高速度
常规速度
低速度
常规速度
常规速度
常规速度
常规速度
约30
mm/Min
约3-300
mm/Min
约3-300
mm/Min
约3-300
mm/Min
约30
mm/Min
约30
mm/Min
约30
mm/Min
约30
mm/Min
同步精度
高低分类
高精度
超高精度
超高精度
超高精度
高精度
高精度
高精度
位移控制
精度
0.2-1mm

0.01-1mm

< 0.2mm
< 0.2mm
1%,2%,5%FS
3%-10%FS
3%-10%FS
力控制
精度
0.05%
0.05%
0.02%
0.02%
0.25%
0.25%
0.25%
0.1MPa
0.1MPa
0.01MPa
0.01MPa

手机浏览可左右滑动查看更多技术参数
MP系列归属于SL5型同步顶升系列

SL5型MP系列便携型多点同步顶升设备应用图片

SL5型MP系列便携型同步顶升设备为中船澄西风电塔筒提供4点同步顶升和称重服务
SL5型MP系列便携型同步顶升设备为中船澄西风电塔筒提供4点同步顶升和称重服务

SL5型VP系列容积同步多点高精度同系统相关产品与案例
