赫曼为澳洲客户提供大型矿山机械维修用同步顶升设备

2020年4月,公司为国外矿山工程服务公司提供了SL-VP系列容积同步顶升系统,用于该公司在北美,非洲等大型矿山机械的维修服务。

SL-VP系列系统具有精度高,使用便利等特点,配合200吨长行程油缸可将重物顶升至近1.3米的高空。SL-VP系列容积同步型多点高精度同步顶升系统具有1%的同步精度,最多可控制8个同步点,每个同步点的油缸承载力最大可至1000吨。SEPR系列同步泵站以高精度加工保证了同步性,具有最便利的使用特性,直接连接油缸即可实现高精度同步。

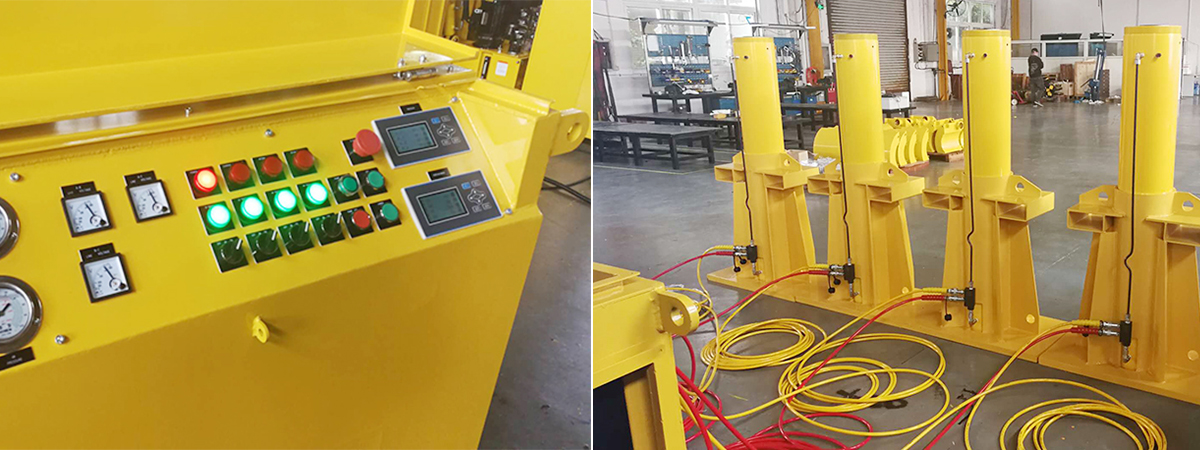

采用1个电机驱动的SEPR容积同步分流泵站,带数码显示仪可实时显示油缸的运动位移和承载吨位。

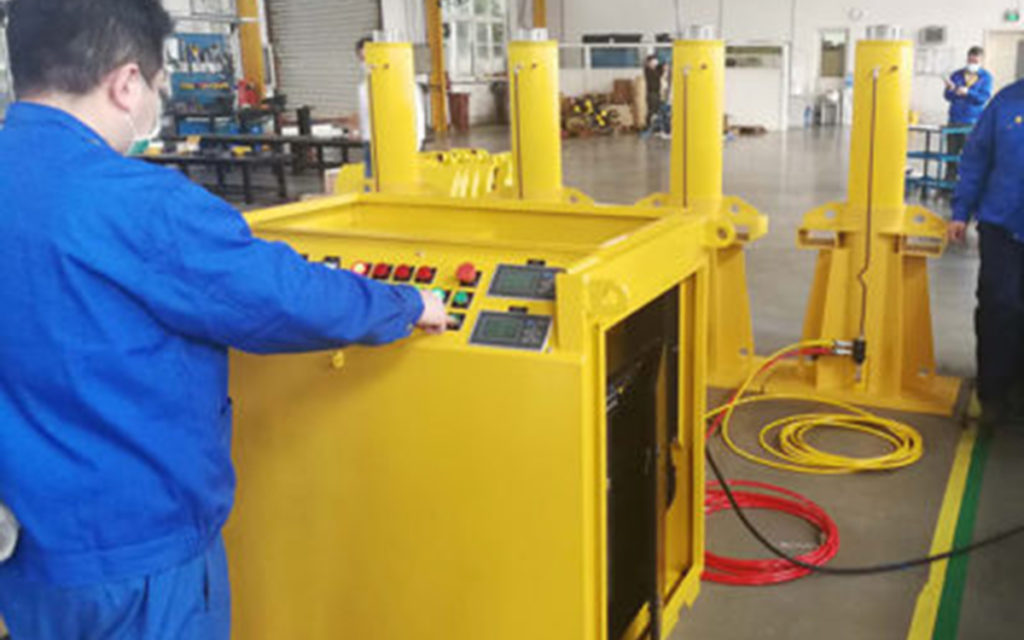

安装放大支撑脚的1.3米长行程油缸,通过4分流同步泵站,同步顶升和下降,赫曼申请的发明专利“升降阀组”确保下降过程中的安全和稳定。

SEPR系列容积同步分流泵站由于采用多路独立的油路,互相之间不受干扰,构件重量不均匀现象不会影响同步精度;通过同1个电机带动柱塞副运转,因此有效地避免了电机转速不同带来的误差;泵头和阀件的高精度加工保证了容积同步的高精度。

赫曼的同步控制设备技术归属表

同步类型
SL1型
SL2型
SL3型
SL4型
SL5型
SL6型
归属系列
LP系列
LPV系列
SP系列
S系列
VP系列
MP系列
VMP系列
SV系列
系统特点
程序控制
高频阀通断
闭环同步
程序控制
伺服控制
闭环同步
程序控制
伺服控制
闭环同步
机械强制同步
开环同步
等容积同步
开环同步
等容积同步
开环同步
无线控制
等容积同步
开环同步
无线控制
连通分流
经济型系统
同步系统
操作方式
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
数字显示仪
触摸屏设置
按钮操作
数字显示仪
无线遥控器
数字显示仪
无线遥控器
手动阀操作
按钮操作
同步精度
类别
高精度
超高精度
超高精度
高精度
高精度
高精度
高精度
位移同步
最高精度

0.5-1mm

0.1-1mm
0.01mm
0.1mm
1%-5%FS
3%-10%FS
3%-10%FS
凭经验
位移定位
最高精度

0.5-1mm

0.1-1mm
0.01mm
0.1mm
1%-5%FS
3%-10%FS
3%-10%FS
凭经验
力同步
控制精度
1MPa
0.1MPa
0.05MPa
同步速度
常规速度
常规速度
高速度
常规速度
慢速度
常规速度
慢速度
常规速度
常规速度
常规速度
常规速度
30mm/min
30mm/min
300mm/min
30mm/min
3mm/min
30mm/min
3mm/min
30mm/min
30mm/min
30mm/min
30mm/min
控制策略
闭环控制策略
传感器反馈型
闭环控制策略
传感器反馈型
闭环控制策略
传感器反馈型
开环控制策略
机械强制同步
开环控制策略
独立油路同步
开环控制策略
独立油路同步
开环控制策略
独立油路同步
开环控制策略
油路连通分流
传感器策略

传感器参与显
示和控制过程

传感器参与显
示和控制过程
传感器参与显
示和控制过程
传感器参与显
示,不参与控制
传感器参与显
示,不参与控制
同步精度
实现策略
电磁换向阀
高频率通断
程序管理控制
比例伺服阀
程序智能管理
伺服电机
程序智能管理
伺服电机
机械强制同步
独立高压油路
高精度制造
独立高压油路
高精度制造
独立高压油路
高精度制造
凭经验
工作压力
70MPa
31.5MPa
70MPa
0.01MPa
21-70MPa
70MPa
21-70MPa
70MPa
适用油缸
双作用油缸
双作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
适用的
重物大小
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
中小型荷载
最小几吨
最大几百吨
中小型荷载
最小几吨
最大几十吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几千吨

手机浏览可左右滑动查看更多技术参数
本项目同步顶升设备技术归属SL5型VP系列

油缸布置在大型矿山机械的四周,操作者不能通过肉眼随时观察到油缸的动作,因此建议客户在同步泵站上安装了数码显示仪,连接压力传感器和位移传感器,操作者随时可以看到不同油缸的顶升高度和吨位,确保操作的安全。

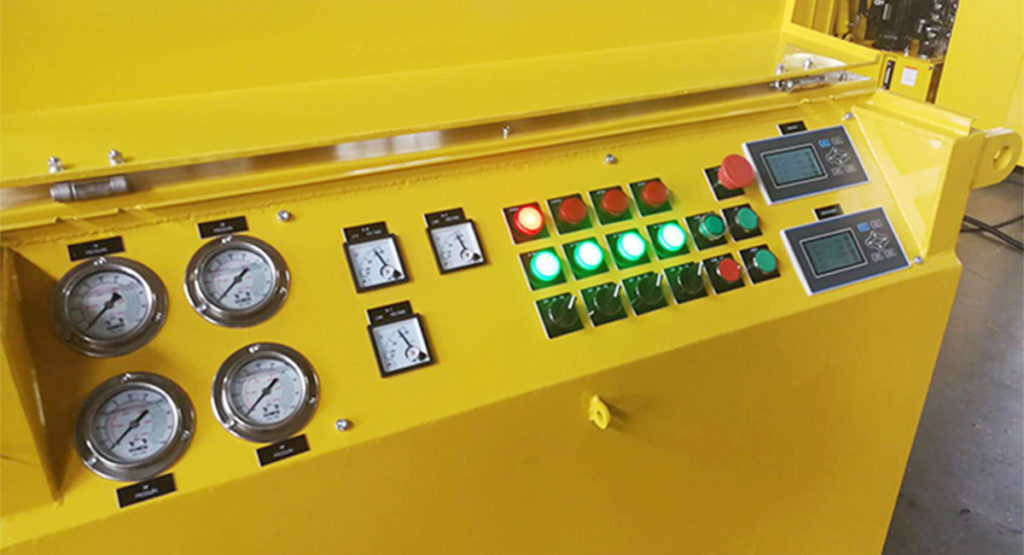

4个接入选择开关,可以设定每次需要同步顶升或者下降的油缸数量

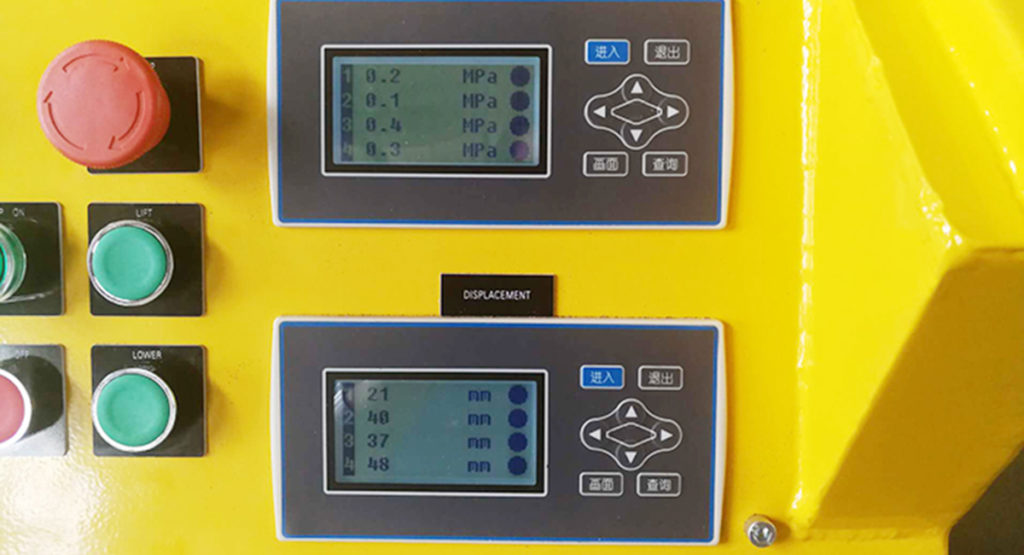

数码显示仪,可以接入位移传感器和压力传感器,实时显示油缸吨位和位移。

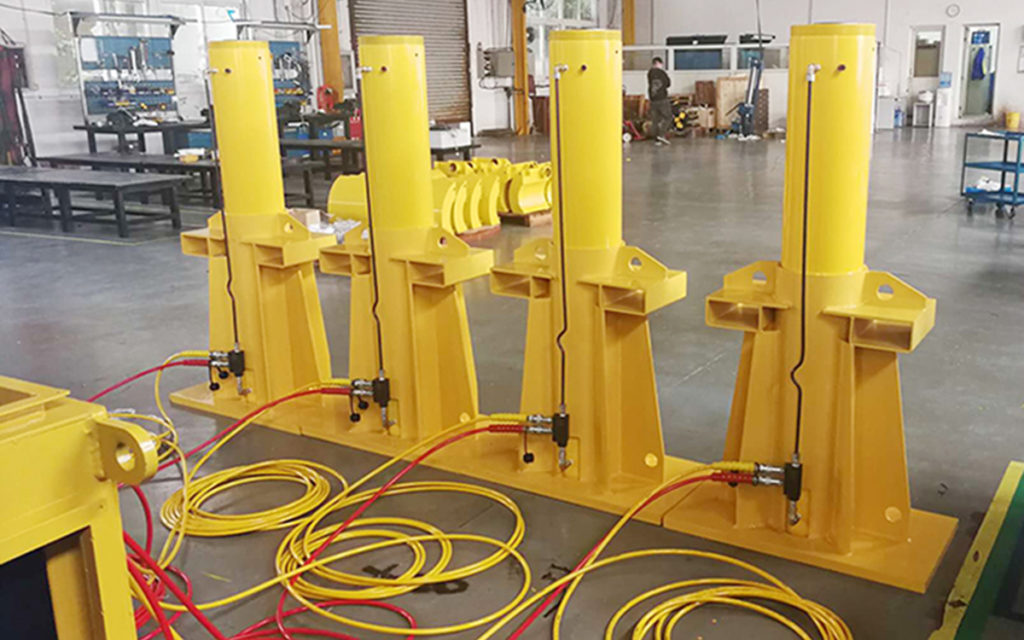

油缸吨位为200吨,行程达到1300mm,在长行程的顶升过程中,设置支撑脚避免出现重心不稳现场,同时提供赫曼独有的高分子轻质合成垫块,加工成C型块,可以随时在顶升过程中加入活塞杆位置以提供机械支撑,避免顶升过程中液压锁出现故障导致的安全事故,确保操作安全。

赫曼,可根据客户需要,在标准系列产品和设备基础上,提供个性化的定制服务。

SSB系列轻便而坚固的高分子轻质合成垫块,为顶升过程的安全提供机械保障。
SSB系列轻质垫块,可以加工成任意需要的形状
