• ACS系列换热板智能夹紧设备

    ACS系列换热板智能夹紧设备，是赫曼为可拆卸式板式换热器的换热板实现自动夹紧和拆卸而研制的智能设备，设备采用工业电脑和智能程序管理，便携式远程遥控器操作。设备具备自动行走能力，多种宽度与高度调整定位能力，精确对中能力，自动实现换热板的同步夹紧工作。

    ACS系列换热板智能夹紧设备采用变频电机控制4个大直径橡胶轮行走，实现前进、后退、旋转等动作，使得设备可进行长距离移位、换热板夹紧工作前的设备定位和自动油缸套件精确对中定位。更精密的行走控制需求可选择采用配置有伺服控制技术驱动的麦克纳姆轮行走，实现360度全方向的任意移位和精确定位。

    ACS系列换热板智能夹紧设备适用于多个系列的板式换热器，设备设计有4个伺服电机驱动的自动夹紧油缸套件，可以进行高度方向的上下调整，也可以进行水平方向的左右调整，4个自动夹紧油缸套件可以根据换热器的尺寸进行调整，以适应夹紧工作。

    ACS系列换热板智能夹紧设备采用工业触摸屏作为人机交互界面，在工业触摸屏上进行参数设定后通过遥控器进行动作控制，操作人员可以边观察边操作。

    ACS系列换热板智能夹紧设备外形图

    ACS系列智能夹紧设备外形图
    ACS系列智能夹紧设备的远程遥控器操作界面
    ACS系列智能夹紧设备的工业触摸屏操作界面

    ACS系列换热板智能夹紧设备技术性能

    设备型号 ACS500K
    设备工作压力
    70 MPa
    自动夹紧同步精度 ±1 mm
    设备行走速度 14±3 m/min
    触摸屏尺寸 12 吋
    设备操作方式 线控遥控器
    设备供应电源 380V, 三相四线
    设备最大功率 9.5 kW
    设备重量 3.0 Ton (约)
    设备长宽高尺寸 2058 X 2230 X 3395 mm
    适用换热器型号
    DN350 、 DN450 和 DN500
    单个油缸夹紧力 96 Ton
    自动夹紧油缸数量
    4 个
    设备总夹紧力 396 Ton
    自动夹紧油缸行程 400 mm
    设备夹紧最大行程 多次自动倒缸实现不小于2m行程
    夹紧油缸水平向最大调整范围 190 mm
    上夹紧油缸竖向最大调整范围 1640 mm
    下夹紧油缸竖向最大调整范围 235 mm
    夹紧油缸同步夹紧速度 49 mm/min
    夹紧油缸单缸夹紧速度 196 mm/min
    夹紧油缸回缩夹紧速度 81 mm/min

    ACS系列换热板智能夹紧设备外形尺寸图

    ACS500K的外形图及外形尺寸（单位为mm），点击图片可放大查阅

    ACS系列换热板智能夹紧设备应用图片

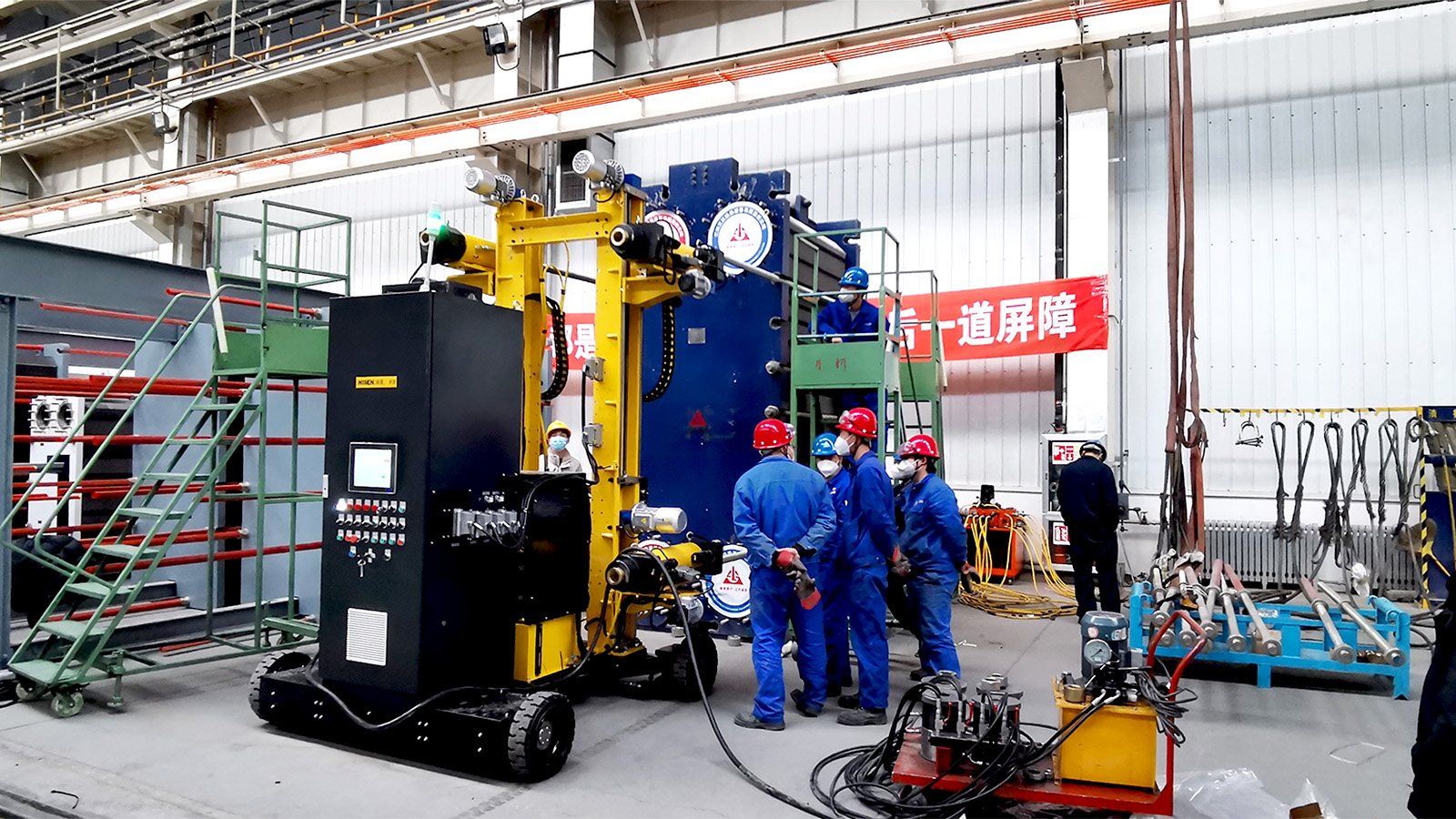

    智能夹紧设备应用在某换热器生产公司的自动夹紧工况

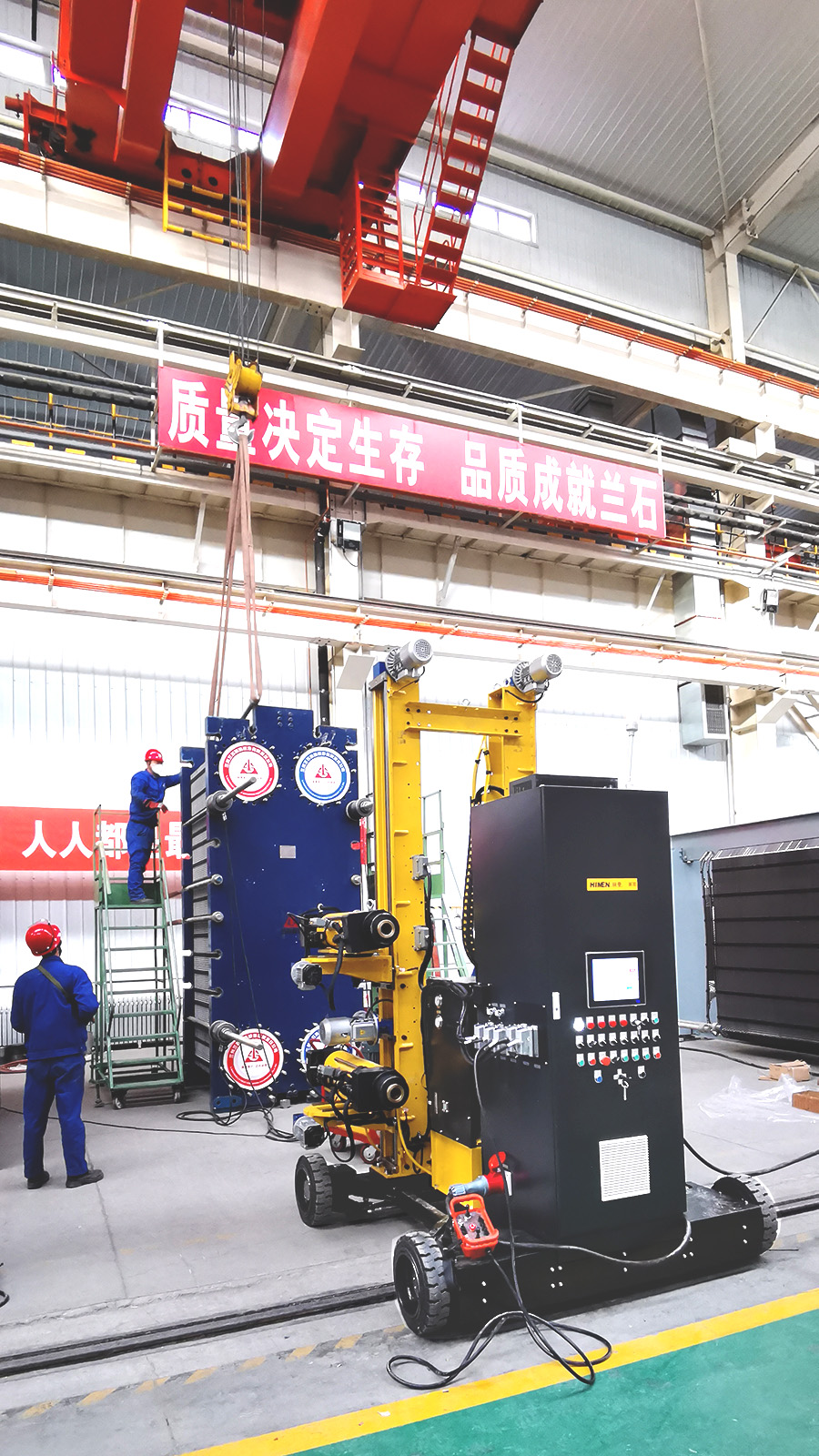

    型号为ACS500K的智能夹紧设备准备开始自动夹紧作业

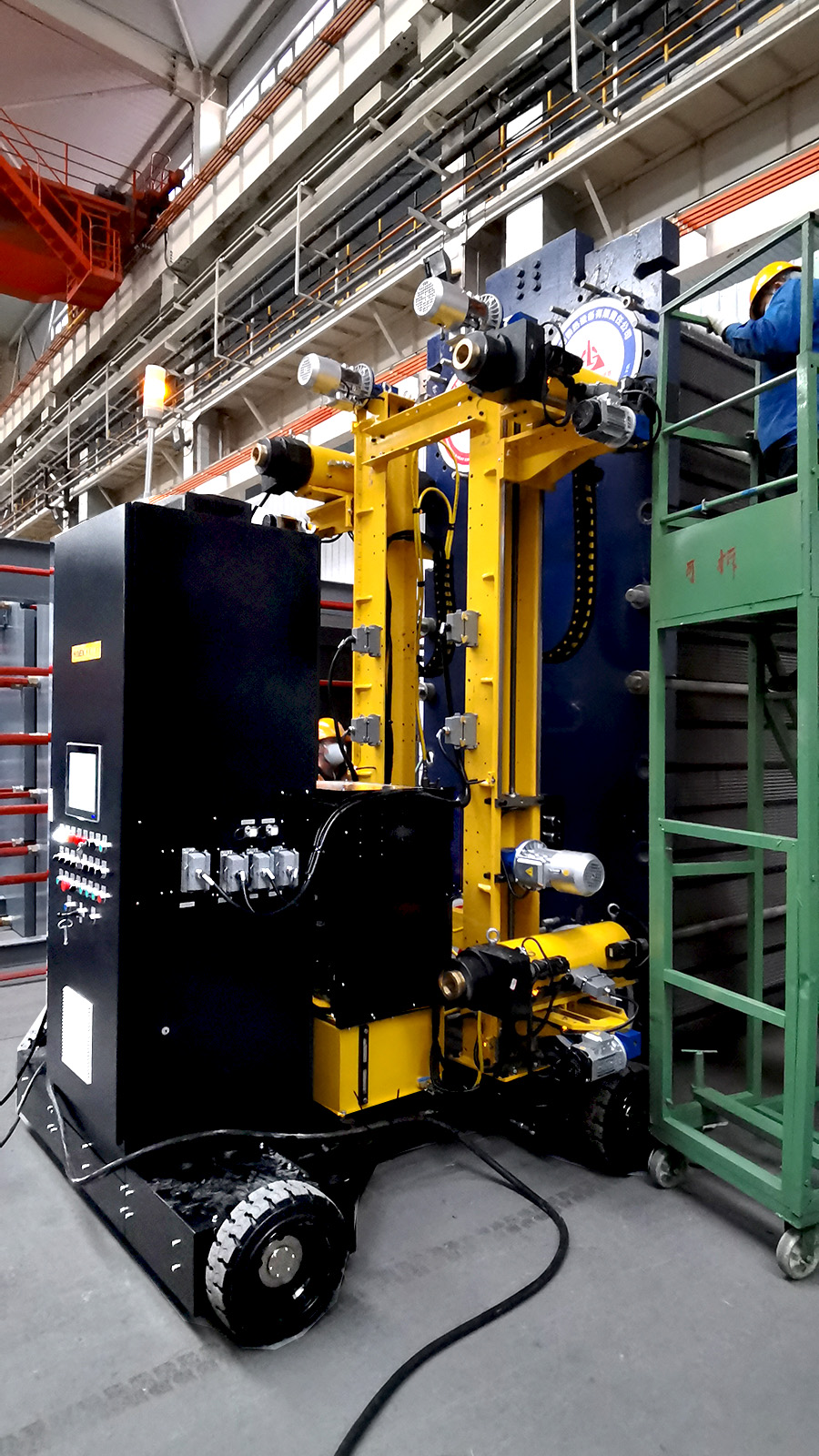

    操作远程遥控器控制智能夹紧设备进行上下左右对中和前进

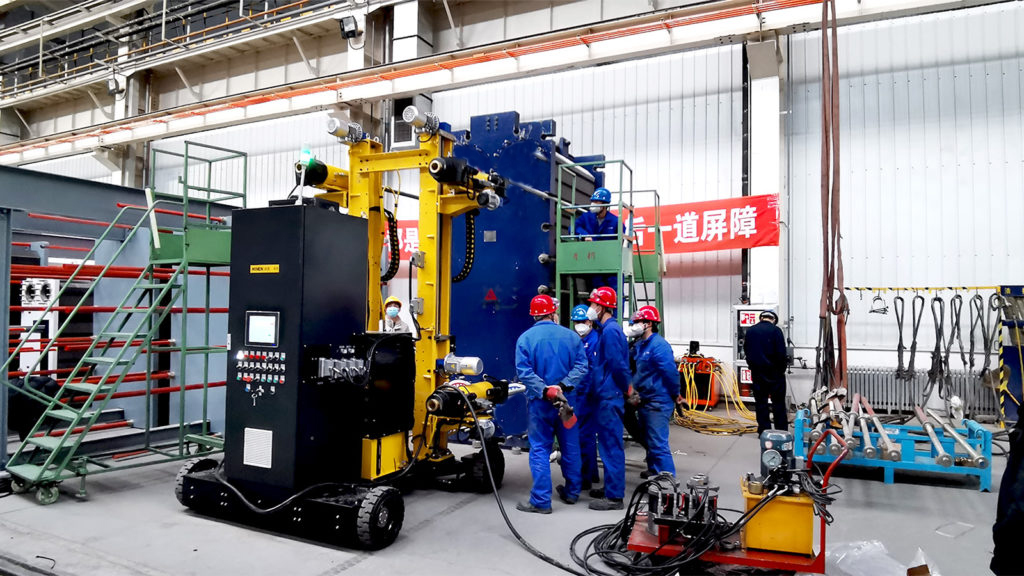

    智能夹紧设备在自动夹紧工序作业中
    hdrpl
    智能夹紧设备在换热片的自动夹紧作业中
