广州文冲船厂应用赫曼重载滑移设备实施半条船整体长距离滑移和三维调整定位
广州文冲船厂广州文冲船厂有限责任公司因为大坞改造,船坞具备了一条半造船的能力,如何在已有的船坞和吊车资源下增加造船速度,提高造船产能是摆在管理层面前的一个课题。

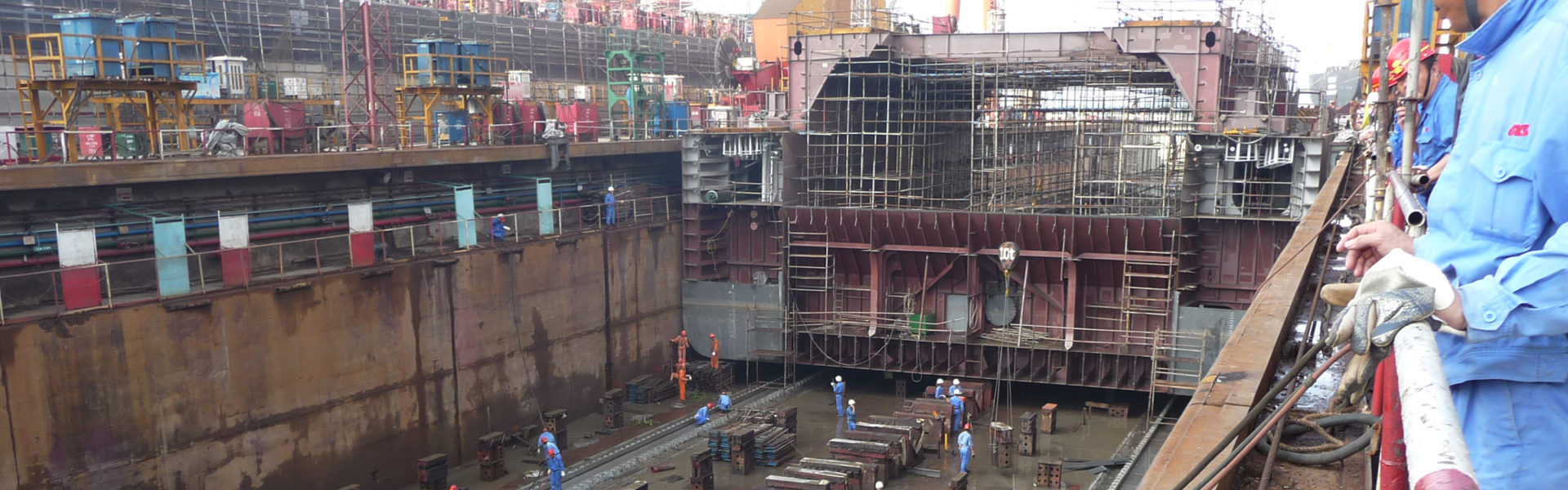

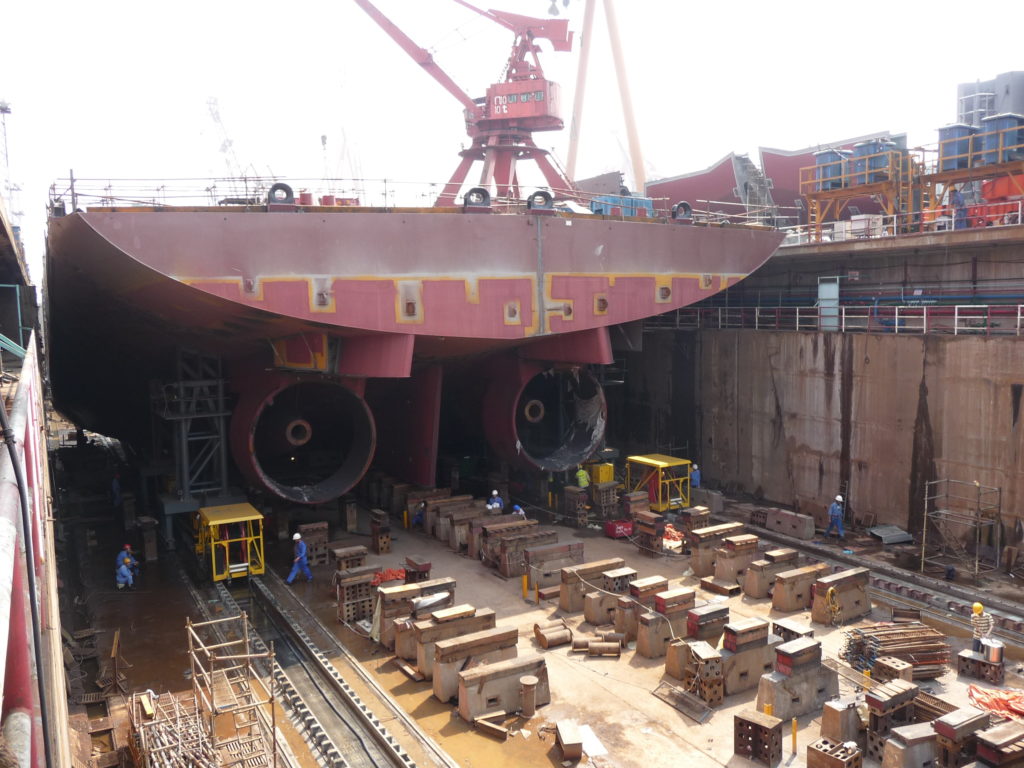

2011年,赫曼与文冲船厂的技术队伍一起,共同确定了采用重载滑移设备平移和调整定位尾部环段的造船工艺,可将最费时的尾部环段现行建造,完成后整体进行滑移前进并与中部环段进行三维定位的方案,以节省整体造船时间,降低成本,提高产能。


赫曼为此工艺提供了全套的滑移设备,包括1台控制8点设备的电脑控制台,8台承载力为600吨的重载滑移设备,2台供电车,重载滑移轨道和其他附件。具备最大4800吨的承载力,具有高度方向150mm的同步调整能力,同步精度1mm;横向水平方向60mm的调整能力;纵向水平方向以同步精度1mm的精度进行平移。
广州文冲船厂的重载滑移设备技术归属表
产品系列 |
SCAH系列 |
MCA系列 |
MCAD系列 |
MCAH系列
|
||||
产品类型 |
A型 |
B型 |
MCA1型 |
MCA2型 |
MCA3型 |
MCA4型 |
MCA5型 |
MCA6型 |
操作方式 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 按钮操作 |
人工控制 按钮操作 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 |
智能控制 |
同步定位 控制精度 |
超高精度 |
高精度 |
— |
低精度 |
高精度 |
超高精度 |
低精度
|
超高精度 |
0.005毫米
|
0.1-1毫米
|
凭经验 |
3-5毫米 |
1毫米 |
0.2毫米 |
3-5毫米 |
0.2毫米 |
|
控制类型
|
伺服电机 闭环控制 |
伺服阀 闭环控制 |
人工控制 |
高频通断阀 开环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
总控制台 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
— |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
控制软件
|
专用工业 控制软件 |
专用工业 控制软件 |
— |
常规显示 程序 |
专用工业 控制软件 |
专用工业 控制软件 |
常规显示 程序 |
专用工业 控制软件 |
数据实时 远程传送 |
根据需要 可选配置 |
根据需要 可选配置 |
— |
— |
根据需要 可选配置 |
根据需要 可选配置 |
— |
根据需要 可选配置 |
控制维度 | XYZ三维 |
XYZ三维 倾斜度 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
控制自由度 |
3自由度
|
7自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
力传感器
|
常规精度
|
常规精度 |
— |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
位移传感器
|
超高精度
|
常规精度 |
— |
常规精度 |
高精度 |
常规精度 |
常规精度 |
高精度 |
尺寸规模 | 小型 |
大型 |
小型 |
小型 |
小型 |
小型 |
大型 |
大型 |
工作压力
|
70MPa
|
31.5MPa |
70MPa |
70MPa |
70MPa |
31.5MPa |
31.5MPa |
31.5MPa |
液压动作 控制回路 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
单向伸缩 单向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |


H重载滑移设备是赫曼针对重型构件进行中距离平移并需要三维精确定位而开发的设备,具有电脑全过程控制,设备安全性高,具备三维精确定位,进行10~200米内中距离重载平移的特点。该系列设备最多可扩容至99台设备进行联动,赫曼专门用于多台联动的“横载”技术确保多台设备在顶升,下降和平移中的力的恒定性。
经过一段时间的使用,重载滑移设备很好地解决了巨型环段快速造船的课题。
