智能控制角度同步系统应用于南昌国际会展中心钢屋顶同步顶推项目

南昌国际展览中心是由南昌市红谷滩城市投资集团有限公司投资兴建的大型现代化、国际化、专业化的会展中心,也是高标准、大规模、多功能的现代化展馆。展馆总占地面积23万平方米,室内净展览面积61000平方米,展馆包括 7个展厅(一个主展厅和六个副展厅)和会议区,室外展场可设7200余个国际标准展位,室内展厅可设3400余个国际标准展位。其简洁、实用、专业的设计获得了国内会展专家的高度评价。

国际会展中心设计新颖,采用弧形钢结构屋顶,项目所在区块由绿地集团整体开发,作为国内领先的开发建设集团,绿地集团一直在追求施工设备的现代化、自动化,以提高建造质量、加快建造速度和适应施工人员日趋减少的趋势。

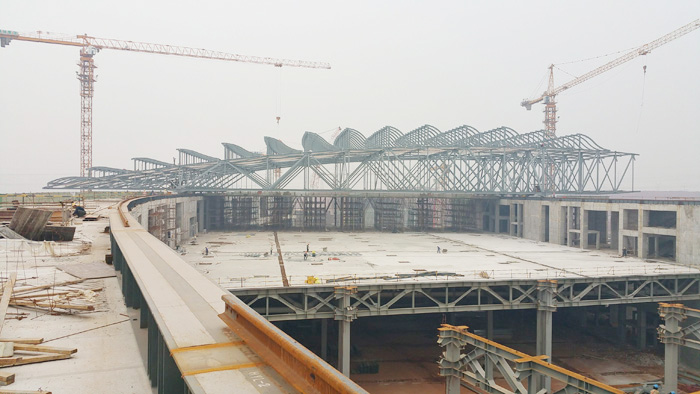

国际会展中心的钢结构屋顶共计7个扇区,每个扇区重约4000吨。安装方案采用在地面进行多榀屋顶结构预拼装,预拼装完成后,经大型吊车整体起吊多榀屋顶结构,然后在屋顶高空位置安装连接成整扇区屋架,并逐次将整扇区屋顶顶推至设计位置。该施工方案可以实现大量安装工作在地面展开,安全可靠;最终安装在高空,工作量小。最大程度节约成本、加快速度、保证质量。但是遗留下一个施工技术难点:

如何将安装完成后,重约4000吨的整扇区钢结构屋顶沿着弧形轨道同步顶推前进而不损害结构?国内常规的屋顶顶推基本都是直线型推进,并采用简单的控制方式进行液压顶推,而如此重量的钢结构屋顶按照弧形方式同步推进,在国内尚属首次,稍有不慎,就会使得结构变形,产生有害内力。

电脑控制角速度自动同步推进系统PLC泵站及大吨位顶推油缸工作现场图

赫曼根据业主单位的技术要求,在常规大吨位电脑控制同步顶推系统基础上,根据此项目研制了电液伺服控制夹轨器,配置以大吨位的顶推油缸和PLC控制顶推泵站及专用电脑同步顶推控制台,可以实现角速度同步自动推进功能,使得整扇区近4000吨重的屋架可以按照弧形轨道自动同步推进,完美地实现了项目和客户提出的技术要求。并于2015年底将国际会展中心的全部屋架顺利顶推完毕,获得业主的大力赞扬。

赫曼在重载构件同步升降,推进,运输和精确控制定位领域专研10几年,具有深厚的项目经验,掌握核心的机电液控制技术,可以根据客户要求,实现各种要求的整体解决方案:我们可以出方案,出设计,完成制造,实现现场技术指导和技术服务。

南昌国际会展中心钢屋顶同步顶推设备技术归属表

同步类型
SL1型
SL2型
SL3型
SL4型
SL5型
SL6型
归属系列
LP系列
LPV系列
SP系列
S系列
VP系列
MP系列
VMP系列
SV系列
系统特点
程序控制
高频阀通断
闭环同步
程序控制
伺服控制
闭环同步
程序控制
伺服控制
闭环同步
机械强制同步
开环同步
等容积同步
开环同步
等容积同步
开环同步
无线控制
等容积同步
开环同步
无线控制
连通分流
经济型系统
同步系统
操作方式
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
工业型电脑
触摸屏设置
按钮操作
数字显示仪
触摸屏设置
按钮操作
数字显示仪
无线遥控器
数字显示仪
无线遥控器
手动阀操作
按钮操作
同步精度
类别
高精度
超高精度
超高精度
高精度
高精度
高精度
高精度
位移同步
最高精度

0.5-1mm

0.1-1mm
0.01mm
0.1mm
1%-5%FS
3%-10%FS
3%-10%FS
凭经验
位移定位
最高精度

0.5-1mm

0.1-1mm
0.01mm
0.1mm
1%-5%FS
3%-10%FS
3%-10%FS
凭经验
力同步
控制精度
1MPa
0.1MPa
0.05MPa
同步速度
常规速度
常规速度
高速度
常规速度
慢速度
常规速度
慢速度
常规速度
常规速度
常规速度
常规速度
30mm/min
30mm/min
300mm/min
30mm/min
3mm/min
30mm/min
3mm/min
30mm/min
30mm/min
30mm/min
30mm/min
控制策略
闭环控制策略
传感器反馈型
闭环控制策略
传感器反馈型
闭环控制策略
传感器反馈型
开环控制策略
机械强制同步
开环控制策略
独立油路同步
开环控制策略
独立油路同步
开环控制策略
独立油路同步
开环控制策略
油路连通分流
传感器策略

传感器参与显
示和控制过程

传感器参与显
示和控制过程
传感器参与显
示和控制过程
传感器参与显
示,不参与控制
传感器参与显
示,不参与控制
同步精度
实现策略
电磁换向阀
高频率通断
程序管理控制
比例伺服阀
程序智能管理
伺服电机
程序智能管理
伺服电机
机械强制同步
独立高压油路
高精度制造
独立高压油路
高精度制造
独立高压油路
高精度制造
凭经验
工作压力
70MPa
31.5MPa
70MPa
0.01MPa
21-70MPa
70MPa
21-70MPa
70MPa
适用油缸
双作用油缸
双作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
双作用油缸
单作用油缸
适用的
重物大小
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
中小型荷载
最小几吨
最大几百吨
中小型荷载
最小几吨
最大几十吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几万吨
大中型荷载
最小几百吨
最大几千吨
电脑控制角速度自动同步推进系统中央控制台工作现场图
电脑控制角速度自动同步推进系统PLC泵站及大吨位顶推油缸工作现场图
电脑控制角速度自动同步推进系统电液伺服液压夹轨器工作现场图

南昌国际会展中心屋顶施工图纸,呈现明显的弧形布局
重4000吨的整扇区钢结构屋顶整体推进施工方案图
