SL6型SV系列连通器型分流同步设备
SL6型SV系列连通器型分流顶升设备,以标准的EP系列电动泵站和RHD等系列液压油缸,通过多路流量截止阀调节实现多路同步;标准的分流阀架,适用于2-8点的分流顶升需求;连接和组合便利,通过节流阀的调节实现分流顶升;重量轻,使用和携带方便,SV系列分流同步阀架可通过单人和双人运输。
多路液压管路互相连通而压力处处相等,通过人工调节流量阀实现同步,因此适用于顶升同步精度低、行程低、构件重量分布相对均匀的场合。
SL6型SV系列连通器型分流顶升设备技术性能
- 分流同步精度:人工调节阀实现
- 分流同步点数:2, 4, 8点
- 控制策略:开环控制,人工调节
- 操作方式:操作流量阀实现
- 连接方式:快速插头连接
- 设备特点:性价比高;同步精度低

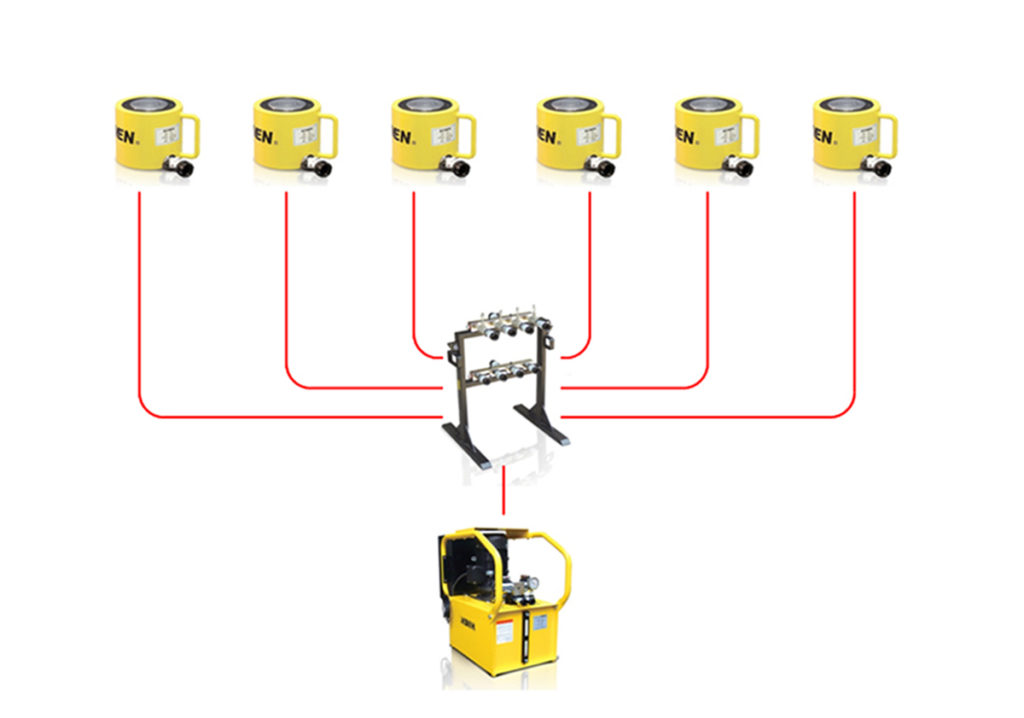

SL6型SV系列连通器型分流顶升设备系统连接示意图
SL6型SV系列连通器型分流顶升设备技术类型归属表
同步类型 |
SL1型 |
SL2型 |
SL3型 |
SL4型 |
SL5型 |
SL6型 |
||
设备系列 |
LP系列 |
LPV系列 |
SP系列 |
S系列 |
VP系列 |
MP系列 |
VMP系列 |
SV系列 |
系统名称 | 电脑控制型 液压同步 顶升系统 |
电脑控制型 液压同步 顶升系统 |
电脑控制型 滚珠丝杆 同步系统 |
滚珠丝杆 强制同步 控制系统 |
容积同步型 多点单泵站 顶升系统 |
容积同步型 多个单泵单顶 顶升系统 |
容积同步型 液压同步 顶升系统 |
连通器型 分流同步 顶升系统 |
工作压力 |
70MPa |
31.5MPa |
– |
– |
21,60,70MPa |
70MPa |
21,60,70MPa |
70MPa |
液压回路 |
双向回路 |
双向回路 |
– |
– |
双向回路 单向回路 |
双向回路 单向回路 |
双向回路 单向回路 |
双向回路 单向回路 |
控制策略 |
闭环控制 |
闭环控制 |
闭环控制 |
开环控制 |
开环控制 |
开环控制 |
开环控制 |
开环控制 |
传感器 策略 |
位移和压力 传感器参与 显示和控制 |
位移和压力 传感器参与 显示和控制 |
转速和压力 传感器参与 显示和控制 |
位移传感器 参与显示和 控制 |
位移和压力 传感器可选 配参与显示 |
位移和压力 传感器可选 配参与显示 |
位移和压力 传感器可选 配参与显示 |
无传感器 |
操作方式 |
工业电脑 触摸屏 |
工业电脑 触摸屏 |
工业电脑 触摸屏 |
工业电脑 触摸屏 |
按钮操作 |
按钮操作 |
按钮操作 |
手动阀操作 |
控制阀 类型 |
通断阀 高频通断 |
比例 伺服阀 |
– |
– |
通断阀 高频通断 |
通断阀 高频通断 |
通断阀 高频通断 |
手动阀 |
电机类型 | 普通电机 变频电机 |
普通电机 |
伺服电机 |
变频电机 伺服电机 |
普通电机 变频电机 |
普通电机 变频电机 |
普通电机 变频电机 |
普通电机 |
荷载大小 | 大荷载 |
大荷载 |
小荷载 |
小荷载 |
大荷载 |
大荷载 |
大荷载 |
大荷载 |
同步速度 | 常规速度 |
高速度 |
常规速度 |
低速度 |
常规速度 |
常规速度 |
常规速度 |
常规速度 |
约30 mm/Min |
约3-300 mm/Min |
约3-300 mm/Min |
约3-300 mm/Min |
约30 mm/Min |
约30 mm/Min |
约30 mm/Min |
约30 mm/Min |
|
同步精度 高低分类 |
高精度 |
超高精度 |
超高精度 |
超高精度 |
高精度 |
高精度 |
高精度 |
无 |
位移控制 精度 |
0.2-1mm |
0.01-1mm |
< 0.2mm |
< 0.2mm |
1%,2%,5%FS |
3%-10%FS |
3%-10%FS |
– |
力控制 精度 |
0.05% |
0.05% |
0.02% |
0.02% |
0.25% |
0.25% |
0.25% |
– |
0.1MPa |
0.1MPa
|
0.01MPa |
0.01MPa |
– |
– |
– |
– |
手机浏览可左右滑动查看更多技术参数

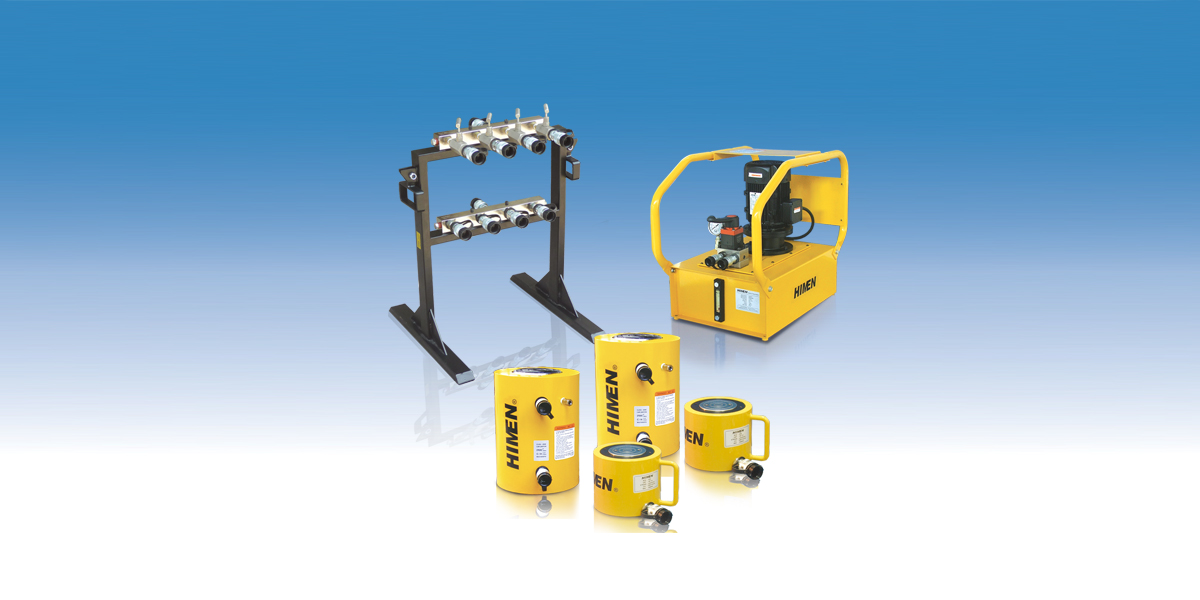

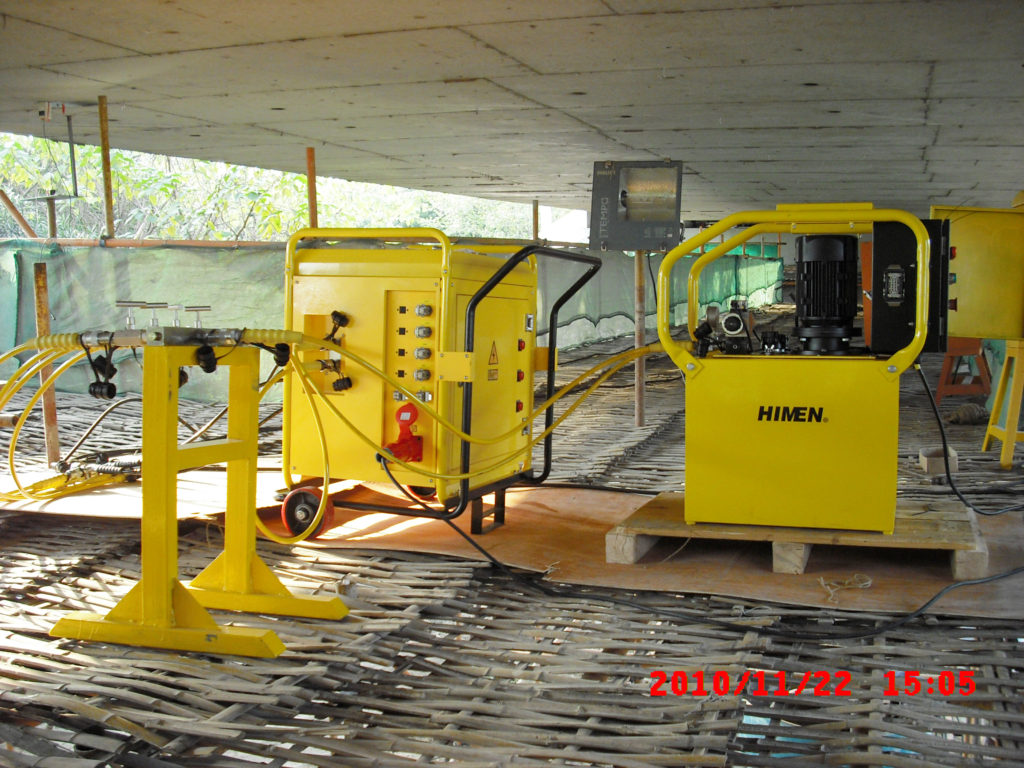

SL6型SV系列连通器型分流顶升设备主要组成产品及特点
序号 | 构成 产品 | 功能与特点 | 典型 型号 |
1 | 同步阀架 | 具备分流、每路单独调节流 量和短暂截止流量的功能, 是同步调整的主要部件 | SV44-V82C |
2 | 液压泵站 | 为执行部件液压油缸提供液压动力油 | EPM3440WT |
3 | 液压油缸 | 主要执行元件,根据情况进行顶升 或者下降。单台承重从50至1000吨。 单作用双作用均可适用。 | RHD1002 |
4 | 液压软管 | 连接液压泵站和液压油缸的系统元件, 执行同步系统的液压油输送。 具备3倍的安全系数。快插连接。 | HC7220C |
手机浏览可左右滑动查看更多技术参数
SL5型VP系列容积同步型与SL6型SV系列分流型的技术特征比较
SL5型VP系列“容积同步型” | SL6型SV系列“连通器型” |
不同的油路在“相同时间”内独立输出 “等容积”的液压油给相同吨位的油缸 实现位移同步。油路设计思路和高 精度加工制造保证了良好的同步效果。 | 采用同一台泵站输出流量后进行 油路分流,并在不同的油路上设置 流量截止阀,操作凭经验进行手动 调节流量形成同步效果。 |
同步控制点常规为4点,6点 和8点,一般最多为8点。 | 同步控制点常规为2点,4点, 6点和8点,一般最多为8点。 |
同步控制精度根据不同的选型为油缸全行 程的1%,2%和5%。因此同步精度和油缸的 行程选 择有很大相关度。越小行程的油缸 绝对位移同步精度越高。 | 同步控制精度取决与同步调节操作者 的经验和水平,一般情况下同步精度 会大于10%。油缸行程较大以及构件重 量分布不均匀的不建议采用。 |
同步精度高,并取决于由设备制造精度和 加工质量,不受其他因素影响。 | 同步精度低,并取决于同步调节操作者水 平,精度受构件质量分布等外部因素影响。 |
每路液压油路相互不连通,均为独立压力输 出并可单独调节压力。多路同步位移的精度 不因为构件质量分布不均匀而降低。 |
每路液压油路相互连通并且压力处处相等,无 法进行每一路液压油路的单独压力调节。构件 质量分布不均匀和操作者水平严重同步精度。 |
精密加工的制造成本高;性价比适中。 | 制造成本低,性价比高。 |
同步过程全自动实现,同步精度不因为构件 重量分布或者操作者水平低而下降。 | 同步精度依赖于操作者经验和构件的重量分 布情况,同步过程需要不停地根据工况进行 调节,同步性能较难保证。 |
适用于需要高精度保障,需要频繁作业操 作,操作者变化大的的同步需求场合。 |
适用于油缸行程短,构件重量分布均匀,同步 精度要求低,偶尔进行顶升作业,操作者经验 足而且固定的需求场合。 |
手机浏览可左右滑动查看更多技术参数
SL5型VP“容积同步型”属于创新型的”真同步”设备,采用多路多路独立油路设计,只采用一个电机消除了电机转速差对同步精度的影响,精密加工保证了高精度的实现。
SL6型SV“连通器型”属于常规型的“伪同步”设备,多路连通油路导致其极易受构件重量分布影响,只有在油缸行程低于5cm左右,顶升点不多于4个,构件相对均匀而刚性的场合,可以适用。
SL6型SV系列分流阀架技术特点
型号 |
分流 点数 |
适用 油缸 |
分流阀 |
配套 油缸 |
配套 泵站 |
接头 形式 | |
类型 |
数量 | ||||||
SV22-V82C |
2 |
双作用 |
V82 |
2 |
RHD,HDH |
EP系列 电动泵 |
含快插 |
SV2-V82C |
2 |
单作用 |
V82 |
2 |
RC,RSM,HSL |
||
SV44-V82C |
4 |
双作用 |
V82 |
4 |
RHD,HDH |
||
SV4-V82C |
4 |
单作用 |
V82 |
4 |
RC,RSM,HSL |
||
SV44-V82 |
4 |
双作用 |
V82 |
4 |
RHD,HDH |
不含
快插 | |
SV4-V82 |
4 |
单作用 |
V82 |
4 |
RC,RSM,HSL |
||
SV88-V82C |
8 |
双作用 |
V82 |
8 |
RHD,HDH |
含快插
| |
SV8-V82C |
8 |
单作用 |
V82 |
8 |
RC,RSM,HSL |
