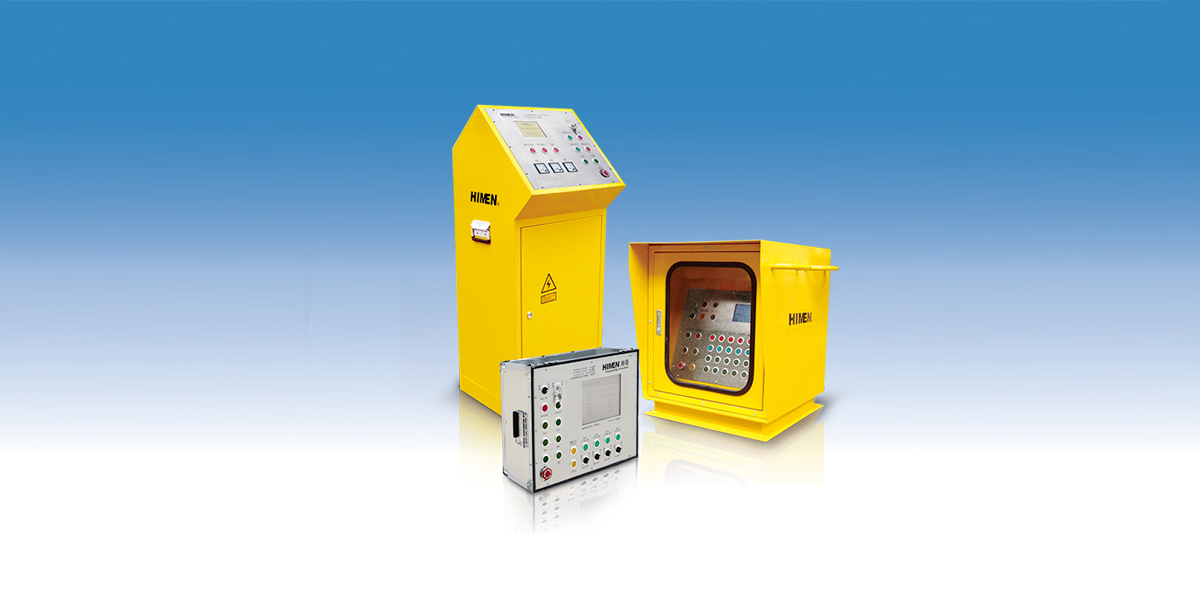

STC系列智能多点同步控制台

STC系列智能多点同步控制台,基于PLC和WINDOWS的控制软件而开发,具友好的人机操作界面,可实现数据存储、导出等功能。通过内置电脑同步软件,同步泵站和传感器实现位移闭环同步控制。最高同步顶升精度可达0.15mm,最多可实现100个同步点的位移同步控制。

智能同步控制台采用工业电脑实现同步控制,系统可靠稳定。采用工业触摸屏,参数设置采用触摸屏,常规操作采用按钮执行,使用便利。采用通讯总线方式组网,实现单根通讯总线串联连接设备,最大化减少连接线路。
可根据需要提供无线通讯和控制。可连接外部决策系统,根据需要通过额外连接的电脑,显示决策需要的相应信息。同步设备的液晶屏可显示顶升点故障状态,通讯连接状态,各顶升点的位移信息,各同步点的力和压力值信息等相关需要的信息。

STC系列智能同步控制台技术性能

  • 位移同步精度:1 mm, 0.25mm,0.15mm
  • 位移同步点数:4, 8, 12,20, 40, 60,100
  • 同步控制功能:位移同步控制
  • 操作方式:按钮与触摸屏结合
  • 工作电压:220V
  • 屏幕大小:7, 10 ,17吋
  • 设备特点: 单根总线传输信号
  • 设备特点:设置采用触摸屏,操作采用按钮

STC系列智能同步控制台 技术参数

同步
点数
常用
型号
同步
精度
编组
功能
屏幕
大小
4STC41mm7
8STC81mm4组7
12STC121mm4组10
20STC201mm4组10
40STC401mm4组10,17
60STC601mm4组17
100STC1001mm4组17
屏幕尺寸会根据不同时间和技术要求做调整,以技术协议为准

STC系列智能同步控制台操作界面

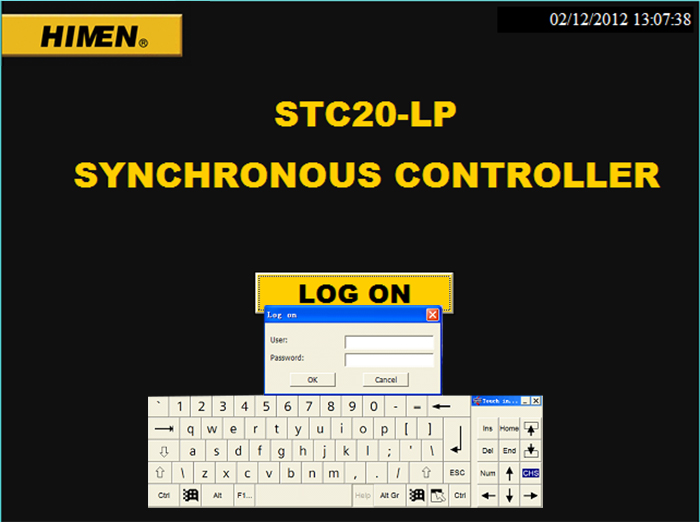

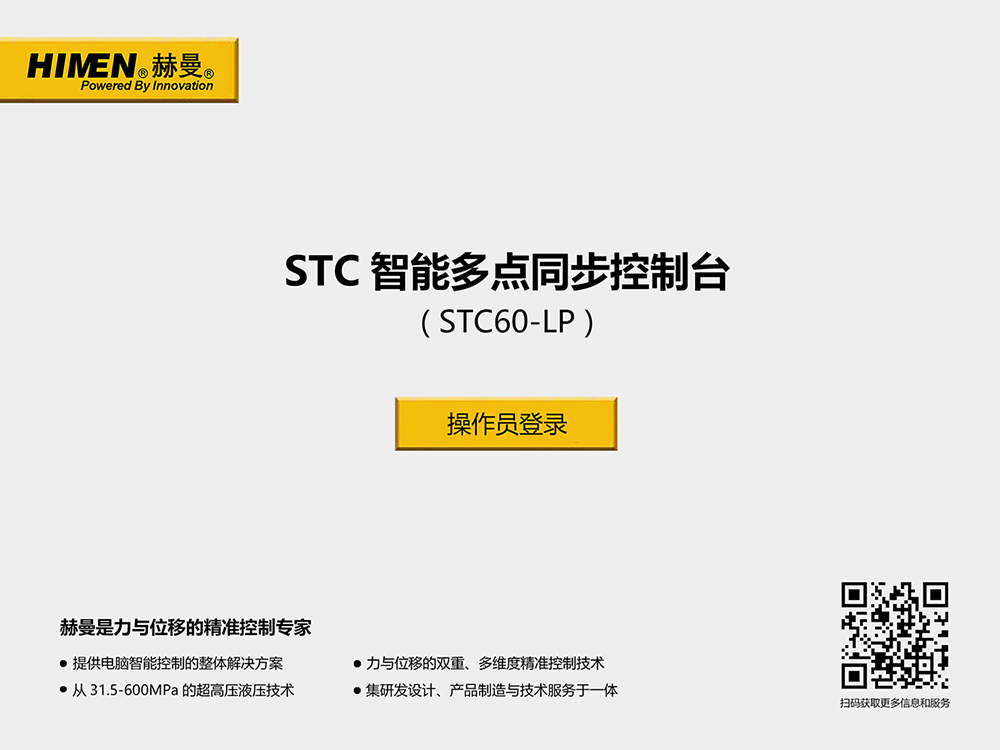

STC系列智能多点同步控制台登录界面

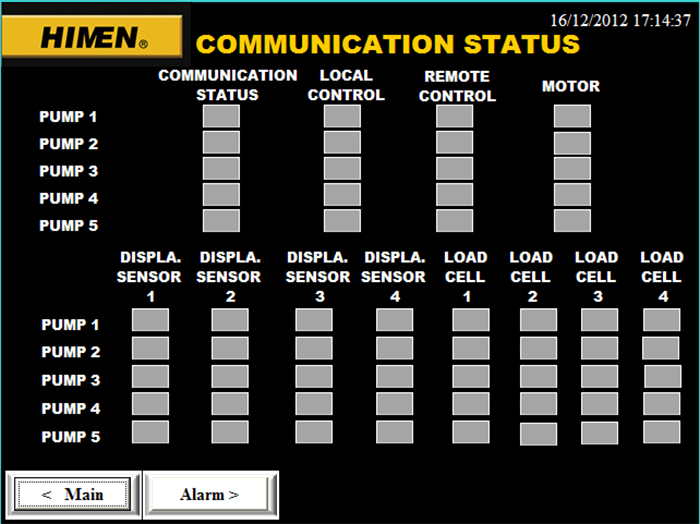

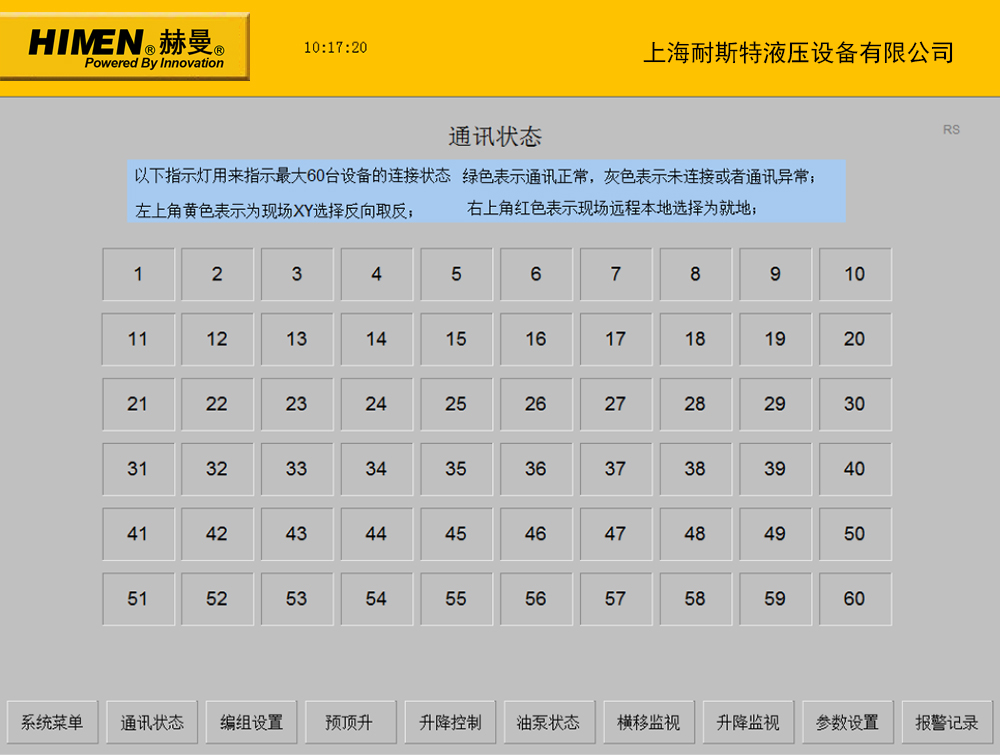

显示所有接入设备的传感器和通讯线的通讯状态

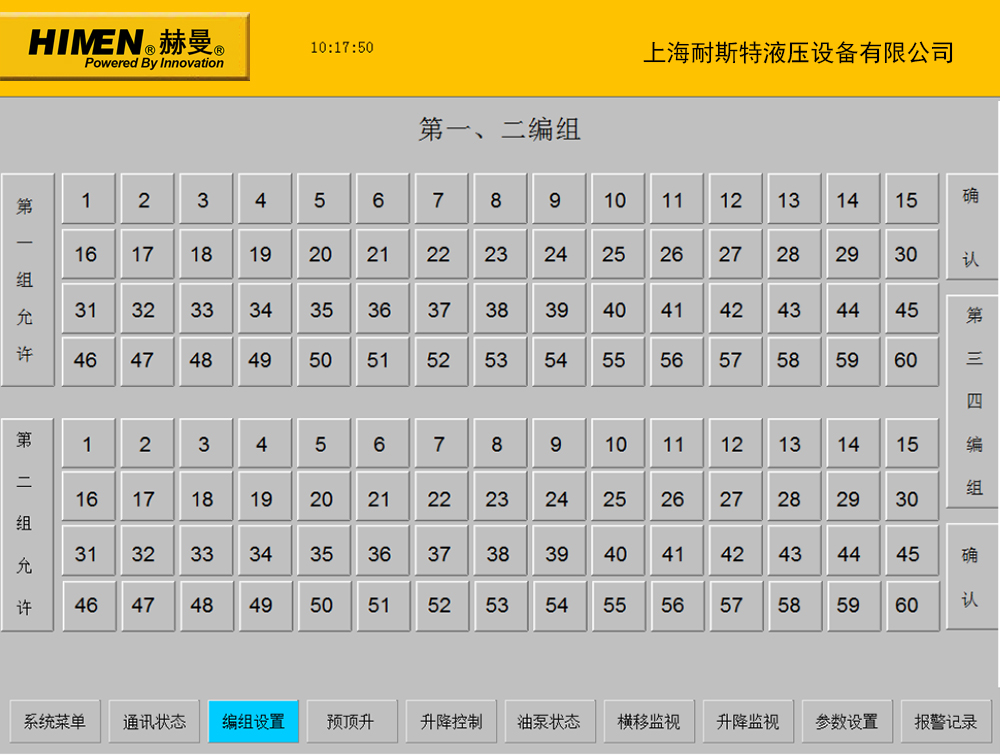

智能控制台可柔性编组,触摸屏上点亮设备即选定为编组内

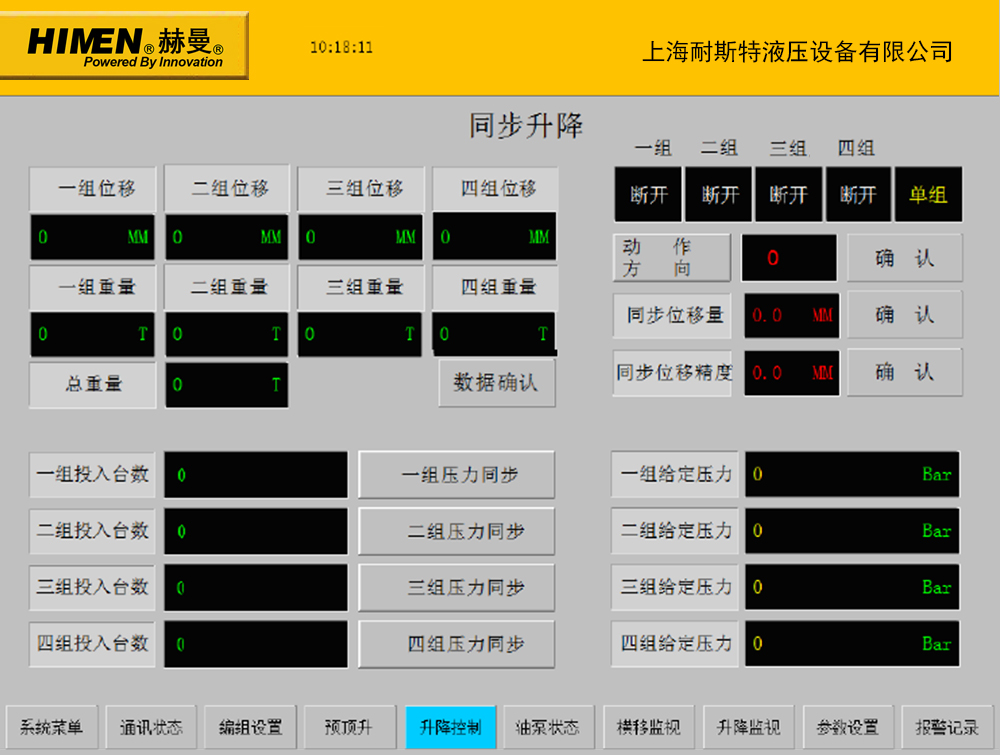

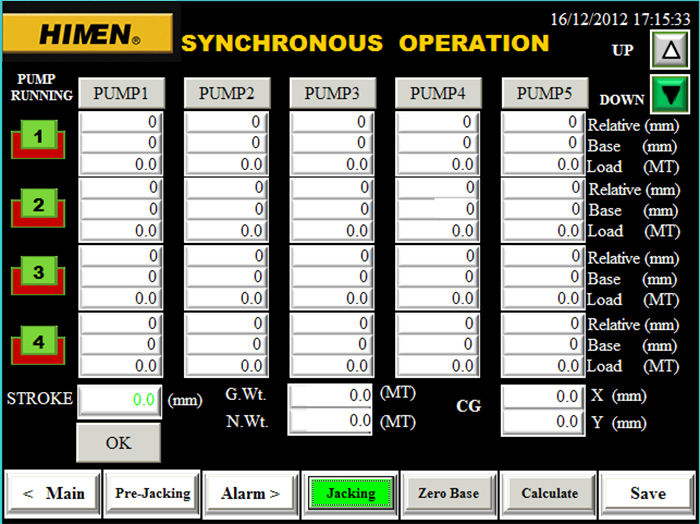

多台设备进行同步顶升和同步下降的操作界面

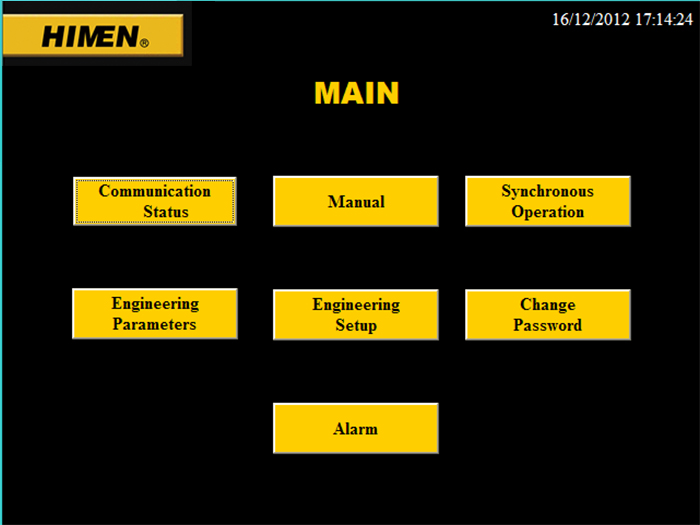

可根据需要提供中文和英文操作界面
可根据需要提供中文和英文操作界面
可根据需要提供中文和英文操作界面
可根据需要提供中文和英文操作界面

S STC系列智能同步控制台部分应用案例

浙江三门核电站核岛同步定位
上海船厂6000吨总段三维同步调整
江阴大桥多联跨同步顶升
