DRCA系列重载自行走式自动型三维调整机设备
DRCA系列重载自行走式自动型三维调整机设备,专为几百上千吨的重物进行水平方向的重载移动,在最终位置进行三维精确调整、定位而设计,适合小型船舶,船舶分段,桥梁构件,重型设备等大型结构件进行场地移动、进出厂房等工况。
DRCA系列重载自行走式自动型三维调整机设备, 自带移动轨道,可以在混凝土、砂石等地面将重物移动几十上百米,行进过程中可以通过设备的旋转改变行进方向,全程通过无线控制台进行操作和控制。
DRCA系列重载自行走式自动型三维调整机设备,采用70MPa超高压液压产品,使得设备体积小重量轻;机电液技术一体集成设计,多种传感器和无线控制器使得操作过程全自动化;设备使用和操作简单,通过无线控制台可实现全部功能。
DRCA系列重载自行走式自动型三维调整机设备技术性能
- 设备顶升能力:100, 250 Ton
- 垂直向调整范围:250 mm
- 水平X向调整范围:150 mm
- 水平Y向调整范围:500 mm
- 设备行走速度:0.5 m/min
- 设备单次旋转角度:10 °
- 设备行走离地高度:5 厘米
- 设备旋转半径:1.8 m
- 设备整机重量:≤ 8.5 Ton
- 无线遥控距离:≤100m
DRCA系列重载自行走式自动型三维调整机设备型号与技术参数
设备 型号 |
设备顶 升能力 |
工作 压力 |
重载行 走速度 |
单次旋 转角度 |
垂直调 整范围 |
水平向 调整范围 |
|
Ton |
MPa
|
m/min |
°
|
mm |
X (mm) | Y (mm) | |
DRCA3/1-100 |
100 | 70 |
0.5 | 10 |
250 |
150 |
500 |
DRCA3/1-250 |
250 | 70 |
0.5 | 10 |
250 |
150 |
500 |
手机浏览可左右滑动查看更多技术参数
DRCA系列重载自行走式自动型三维调整机设备型号与外形参数
设备 型号 |
行走时离 地高度 |
长度 |
宽度 |
高度
|
铲齿孔 数量 |
起吊孔 数量 |
重量 |
mm | m |
m |
m | 个 | 个 | Ton | |
DRCA3/1-100 |
50 |
2.2
|
2.0 |
1.5 |
2 | 4 | 7.0 |
DRCA3/1-250 |
50 | 2.5 |
2.0 |
1.5 |
2 | 4 | 8.5 |
手机浏览可左右滑动查看更多技术参数

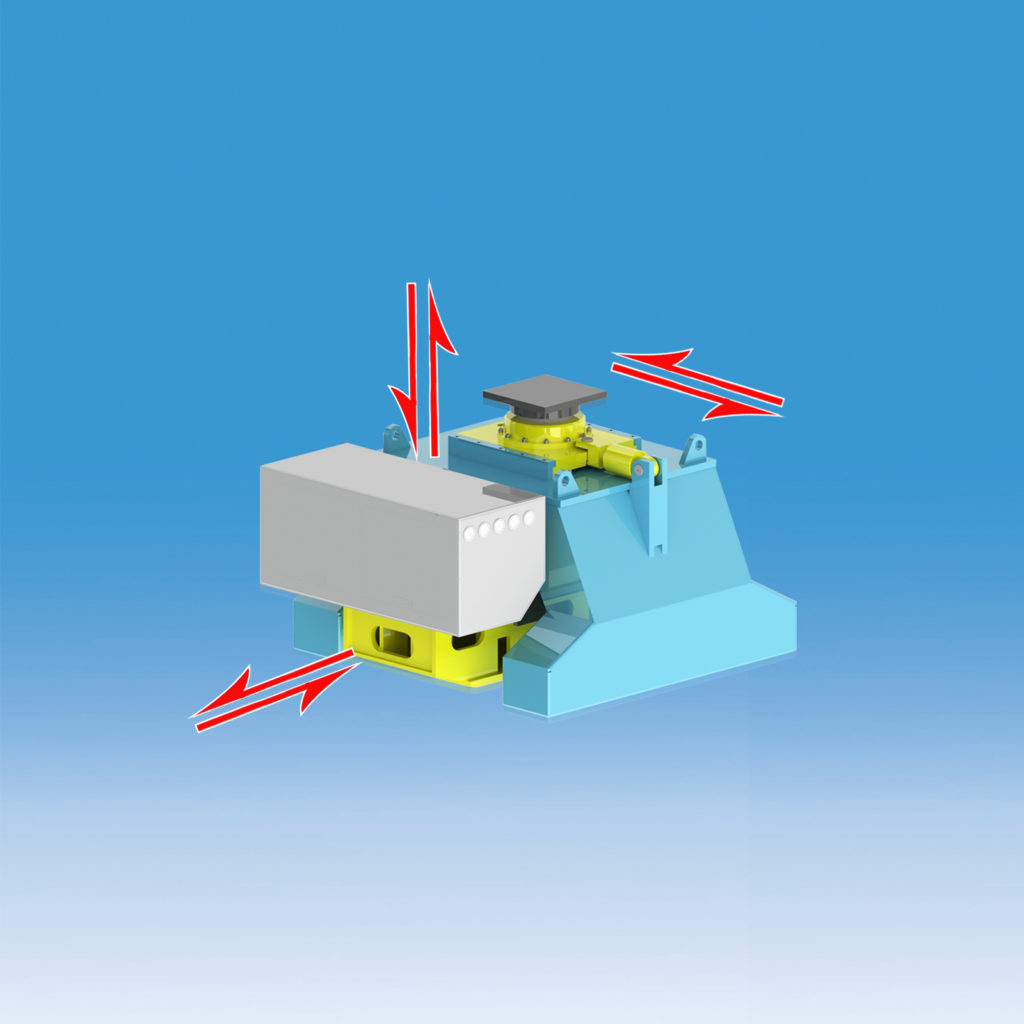

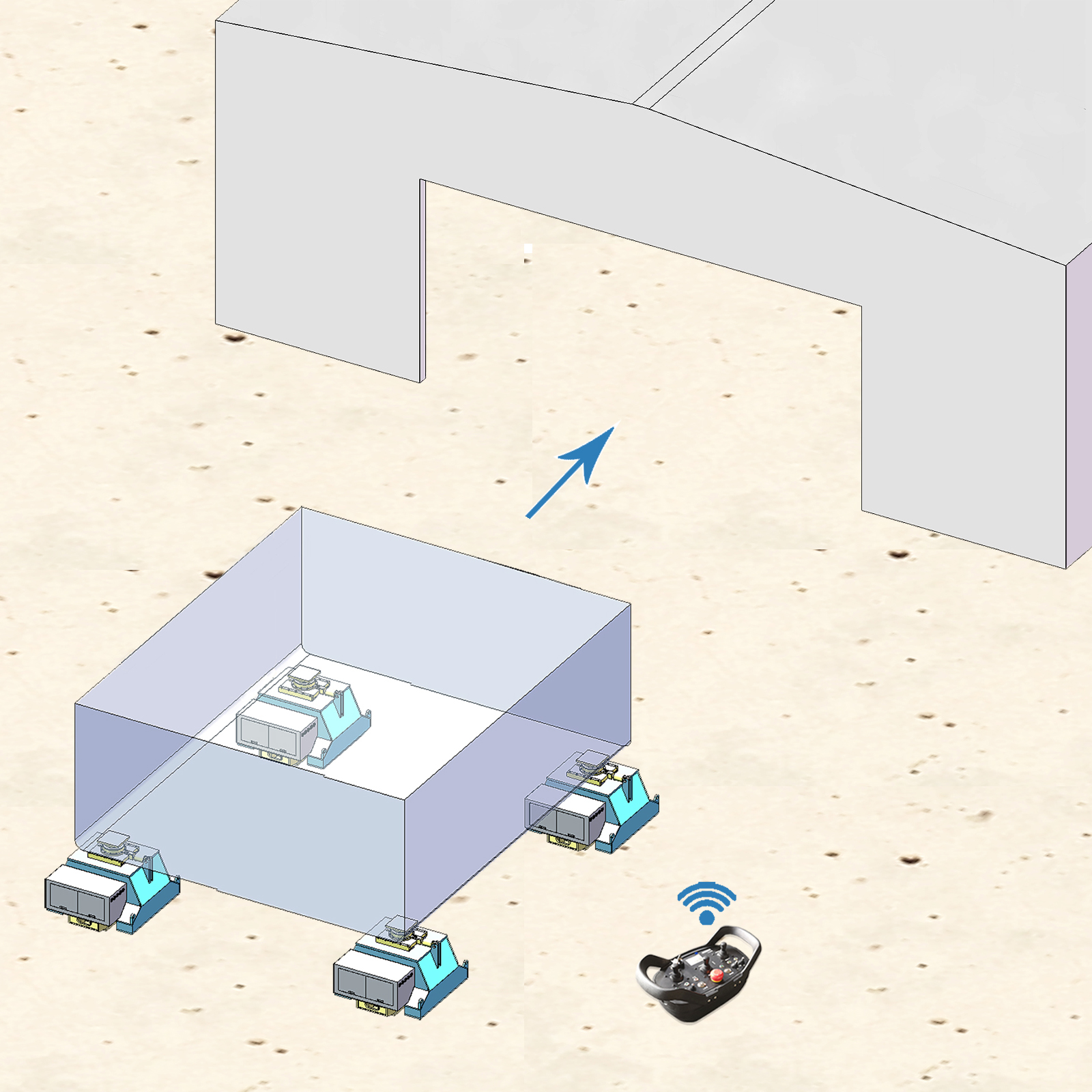

DRCA系列重载自行走式自动型三维调整机设备应用与功能示意图
DRCA系列重载自行走式自动型三维调整机设备重载功能视频
