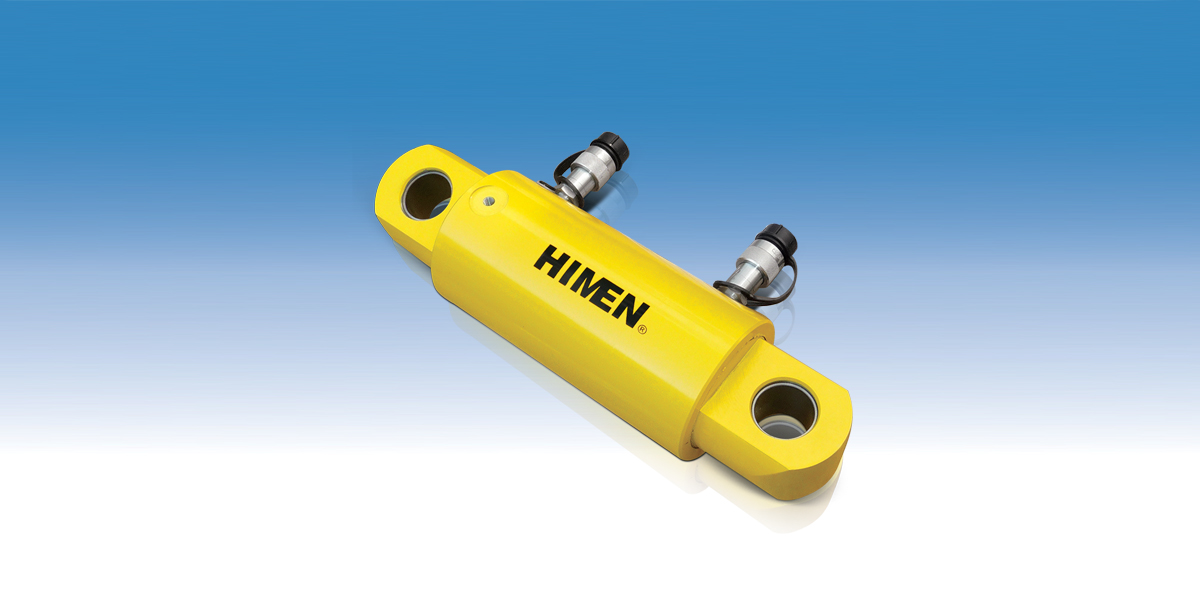

RPD系列双作用拉式液压油缸

RPD系列双作用拉式液压油缸,工作压力70MPa,拉式设计,适用于需要张拉合拢的场合,双作用,液压回程;两端自带耳环,便利与受力体相连接,内置式安全阀可防止有杆腔回路中压力过高现象,防尘圈设计可减少污染,延长油缸使用寿命,可选配升降阀组,确保升降的平稳和安全。

RPD系列双作用拉式液压油缸技术性能

  • 工作压力:70 MPa
  • 额定承载力:50 – 300 吨
  • 额定行程:0 – 300 mm
  • 油缸特点:拉式,两端耳环

RPD系列双作用拉式液压油缸常用型号技术参数

承载
能力
有效
行程
产品
型号
承载力
(kN)
有效
面积
液压
油量
本体
高度

油缸
外径
油缸
重量
mm 推力
拉力
cm2 cm3 mm mm kg
25 50 RPD252 533 264 37.8 380 265 130 21.1
100 RPD254 533 264 37.8 761 315 130 24.8
150 RPD256 533 264 37.8 1141 365 130 28.5
200 RPD258 533 264 37.8 1522 415 130 32.2
250 RPD2510 533 264 37.8 1902 465 130 35.9
300 RPD2512 533 264 37.8 2283 515 130 40.5
45 50 RPD502 932 433 61.8 665 183 165 45.2
100 RPD504 932 433 61.8 1331 233 165 51.1
150 RPD506 932 433 61.8 1996 283 165 57.0
200 RPD508 932 433 61.8 2662 333 165 62.9
250 RPD5010 932 433 61.8 3327 570 165 68.8
300 RPD5012 932 433 61.8 3993 433 165 74.7
70 50 RPD702 1386 667 95.3 990 200 205 73.1
100 RPD704 1386 667 95.3 1979 250 205 82.3
150 RPD706 1386 667 95.3 2969 300 205 91.4
200 RPD708 1386 667 95.3 3959 350 205 100.6
250 RPD7010 1386 667 95.3 4948 400 205 109.7
300 RPD7012 1386 667 95.3 5938 450 205 118.9
100 50 RPD1002 2563 1064 152.0 1830 275 275 162
150 RPD1006 2563 1064 152.0 5491 375 275 198
300 RPD10012 2563 1064 152.0 10983 525 275 251

手机浏览可左右滑动查看更多技术参数

RPD系列双作用拉式液压油缸技术规格书
