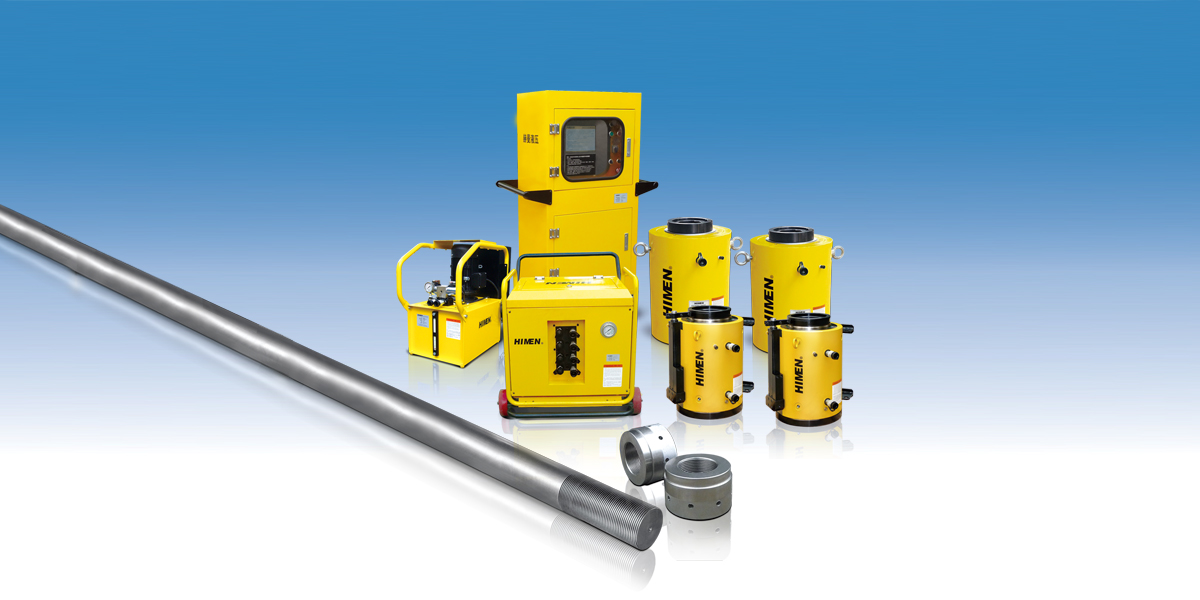

SPTB系列预应力先张法型智能张拉设备

SPTB系列智能张拉设备专为“先张法”全自动预应力多点智能精确张拉设计,电脑控制精确受控张拉,设定数据后自动实现张拉过程。张拉力和张拉位移的双重高精度控制功能,张拉力定位精度最高为0.25%,多点同步张拉位移同步精度为1mm。

设备实现权限分级受控管理,可管理设定操作权限,消除人为因素导致的张拉质量隐患,可实现单端自动张拉,也可两端同步自动张拉。高品质工业电脑,适用于野外作业环境;触摸屏操作,具有良好的人机交互界面。

采用标准产品模块化连接及通讯总线方式,整体张拉设备连接管线最少化,利于现场使用和管理。选择不同的系列的张拉油缸可实现不同等级的力张拉精度。

SPTB系列预应力先张法型智能张拉设备技术性能

  • 力定位精度:0.25%, 1%
  • 力同步精度: 0.5%, 1%
  • 位移定位精度: 0.2mm
  • 位移同步精度: 1mm
  • 设备特点: 电脑控制精确张拉;设定数值自动张拉

SPTB系列预应力先张法型智能张拉设备组成产品表

组成产品
产品系列
技术特征与说明
技术参数
智能张拉
电脑总控台
A
嵌入式工业电脑
触摸屏人机交互界面
预应力张拉专用软件
张拉力与位移同步双控

油缸数:2-96点
力控精度:0.25%,1%
位移精度:0.2,1mm
同步精度:2mm

SLP系列
智能张拉总控台
智能控
制子站
B

每台子站接入4个张拉油缸
具备PLC控制的标准模块
模块化,视需要接入数量
快插液压和电气连接

控制点数:4点
压力传感器:5个
位移传感器:4个
输入电压:220V

SLW系列
智能子站

智能张拉
液压泵站
C

专为精确张拉而设计
优异的保压性能
快插液压和电气连接

额定压力:70 MPa
流量:0.9-2.1L/Min
油箱容积:20-60L
电压:380V

EPD系列
张拉泵站
张拉油缸
D

双作用,液压回程
中空油缸适用于张拉
各种吨位可供选择

压力:70 MPa
张拉力:30~900 T
行程:200mm

HDH系列
中空油缸
E

双作用,液压回程
专为预应力张拉设计
集位移传感器和测力计

压力:70MPa
张拉力:28-900T
油缸行程:200mm

DPC系列
张拉油缸
高强度拉杆
F

高强度合金钢, 特殊热处理
单根可承受900吨
可定制加工各种规格

强度:650 MPa
最大长度:10m
直径:170mm

WR系列
高强度拉杆
压力传感器
G

发送压力信号到子站
压力最高承受250MPa
体积小,精度高

压力:35-250 MPa
精度:0.25%
输出:4~20mA

SP系列
压力传感器
位移传感器
H

精确测量张拉点位移变化
信号到张拉子站
每张拉点安装一个传感器

精度:0.1%
量程:300-2000mm
输出:4-20mA

SL系列
位移传感器
数据通讯线

I

同时传输位移和压力信号
每个智能油缸采用一根信号线
采用工业级快插接头连接

线长:6m
输出:4-20mA
根据需要定制

SLCT系列
数据通讯线
J

连接总控台及子站
连接传感器及子站
连接液压泵站及子站

传感器线:6,10m
通讯总线:10-120m
泵站控制线:5,10m

TLC系列
数据通讯线
液压软管
K

钢丝编织层
具有3倍安全系数
配置软管护套

压力:70MPa
通径:6.4-9.7mm
长度:6-18m
H系列
液压软管

手机浏览可左右滑动查看更多技术参数

SPTB系列预应力先张法型智能张拉设备张拉示意图

  1. 智能张拉总控台
  2. 智能张拉泵站
  3. 智能张拉子站
  4. 智能张拉油缸
  5. 数据通讯总线
  6. 传感器信号线
  7. 泵站控制信号线
  8. 高强度拉杆

常规的“先张法”预应力制梁工艺中,采用两端同步张拉,同步放张的工艺以使预应力张拉力达到理想的控制值,由于采用高强度拉杆将分散索力集中到高强度拉杆上,因此一般布置大吨位中空张拉油缸来实现预应力施加。

SPT系列预应力智能张拉设备型号代码说明

设备系列
SPT为全自动智能张拉设备系列代码
设备类别
A型为后张法智能张拉设备
B型为先张法智能张拉设备
油缸数量
整套设备内油缸数量的总和
油缸吨位
整套设备内单台油缸的张拉吨位
泵站数量
整套设备内液压泵站数量的总和
子站数量
整套设备内张拉子站的数量;只
有先张法智能设备内才有张拉子站

SPTB系列预应力先张法型智能张拉设备典型配置清单(HDH系列)

产品
名称
图示
代码
产品
型号
数量
智能张拉
总控台
A
STP8
1台
智能张
拉泵站
C
EPD4760W
2台
智能控
制子站
B
SLW4S
2台
中控张
拉油缸
D
HDH6008
8台
压力
传感器
G
SP700
8个
位移
传感器
H
SL600
8个
数据通
讯总线
J
TLC50000
1根
传感器
通讯线
J
SLC6000
8根
传感器
通讯线
J
SLC1000
8根
泵站
控制线
J
PLC5000
2根
液压软管
K
HC7220C
16根
高强度
拉杆
F
WR6007
8根
高强度
螺母
F
WRN6000
24个

手机浏览可左右滑动查看更多技术参数

SPTB系列预应力先张法型智能张拉设备典型配置清单(DPC系列)

产品
名称
图示
代码
产品
型号
数量
智能张拉
总控台
A
STP8
1台
智能张
拉泵站
C
EPD4760W
2台
智能控
制子站
B
SLW4N
2台
智能张
拉油缸
E
DPC6508
8台
数据通
讯总线
J
TLC50000
1根
传感器
通讯线
I
SLCT6000
8根
泵站
控制线
J
PLC5000
2根
液压软管
K
HC7220C
16根
高强度
拉杆
F
WR6007
8根
高强度
螺母
F
WRN6000
24个

手机浏览可左右滑动查看更多技术参数

DPC系列智能张拉油缸与HDH系列中空油缸的技术特征比较

区别项
DPC系列智
能张拉油缸
HDH系列
中空油缸
张拉
力精度
同步精度0.5%,定位精度0.25%
采用独立的测力计,隔离各种
影响测量和控制力的干扰因素
同步精度1%,定位精度1%;
采用压力传感器读取油缸内部
压力方式,受干扰因素多
张拉位
移精度
同步精度1mm,定位精度0.2mm
集成于油缸的高精度位移传感器
同步精度1mm,定位精度1mm,
外置安装的拉线式位移传感器
传感器
独立测力计,压力传感器和位移传
感器均一体式设计于油缸内,
精度高,抗干扰性强
压力传感器和位移传感器采用外
部安装的方式,抗干扰性差,
但根据工况更换的灵活度高
便利性与
经济性
一体式油缸精度高,使用便利,
管理方便; 特殊的缸体设计和精
度要求导致成本高于标准油缸
模块化组合和安装的设备,
经济性优于一体式油缸;
对现场使用和管理提出更高的要求
标定规定
独立测力计和压力传感器属于静载测力
装置,使用过程中可每年标定一次
压力传感器读取的是油缸内部压力,
油缸作为一个加载工具,
需根据张拉规范进行定期标定

手机浏览可左右滑动查看更多技术参数

SPTB系列预应力先张法型智能张拉设备应用照片

SPTB系列预应力先张法型智能张拉设备应用现场
SPTB系列预应力先张法型智能张拉设备应用现场
SPTB系列预应力先张法型智能张拉设备应用现场
SPTB系列预应力先张法型智能张拉设备应用现场
SPTB系列预应力先张法型智能张拉设备应用现场
SPTB系列预应力先张法型智能张拉设备应用现场
