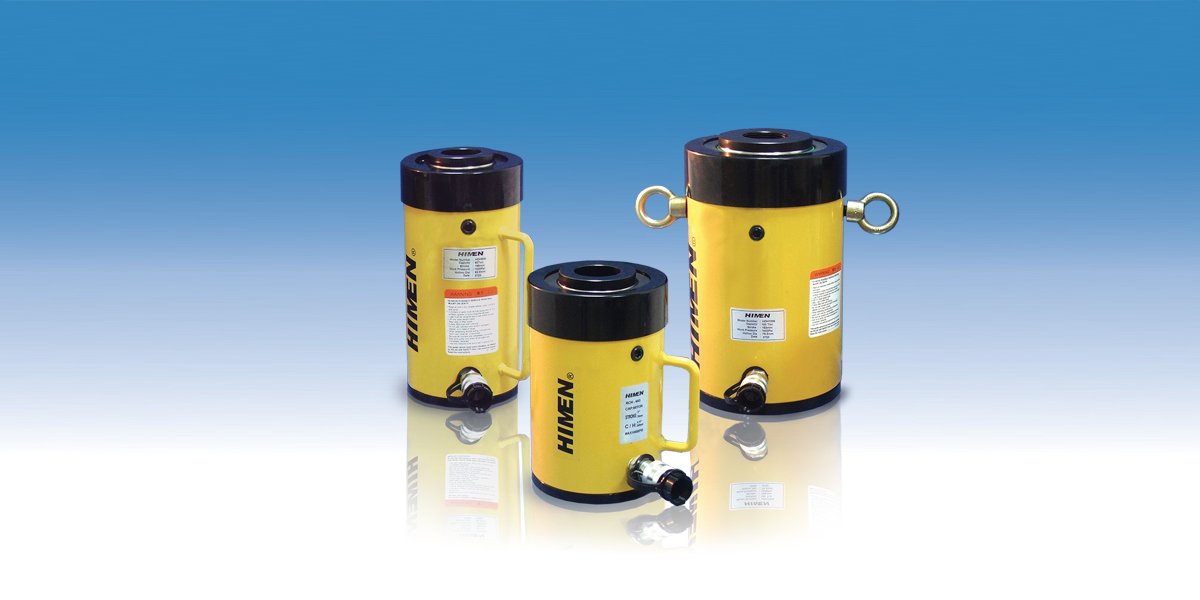

HSH系列大吨位单作用中空液压油缸

HSH系列大吨位单作用中空液压油缸,工作压力70MPa,中空柱塞设计既可以用于拉力,又可以用于推力,单作用设计、弹簧回程,外环螺纹更易安装(部分型号除外),便于与结构连接使用,内设防尘圈可减少污染,延长油缸使用寿命。

HSH系列大吨位单作用中空液压油缸技术性能

  • 工作压力:70 MPa
  • 额定承载力:13 -95 吨
  • 额定行程:8 – 155 mm
  • 内孔直径:19.6-79.0 mm
  • 油缸特点:单作用、中空、弹簧回程

HSH系列大吨位单作用中空液压油缸常用型号技术参数

承载
能力
最大
行程
产品
型号
有效
面积
液压
油量
本体
高度
油缸
外径
油缸
杆径
中心
孔径
重量
mm cm2 cm3 mm mm mm mm kg
13 8
HSH-120
17.9 14 65 69 35.1 19.6 1.5
42
HSH-121
17.9 75 130 69 35.1 19.6 2.8
42
HSH-1211
17.9 75 130 69 35.1 19.6 2.8
76
HSH-123
17.9 136 194 69 35.1 19.6 4.4
20 49
HSH-202
30.7 150 172 98 54.1 26.9 7.7
155
HSH-206
30.7 476 316 98 54.1 26.9 14.1
30 64
HSH-302
46.6 298 193 114 63.5 33.3 10.9
155
HSH-306
46.6 722 345 114 63.5 33.3 21.8
60 76
HSH-603
82.3 626 262 159 91.9 53.8 28.1
153
HSH-606
82.3 1259 338 159 91.9 53.8 35.4
95 76
HSH-1003
133.0 1011 269 212 127 79.0 63.0

手机浏览可左右滑动查看更多技术参数

HSH系列大吨位单作用中空液压油缸技术规格书

HSH系列大吨位单作用中空液压油缸应用照片

HSH603单作用中空液压油缸用于风电轴承在液氮冷处理环境下的同步压紧
