HTS系列电脑控制长距离移动重载滑移设备

HTS系列电脑控制长距离移动重载滑移设备具有重载同步滑移移动和三维空间精确定位的能力,可用于大型构件或设备的移动和三维空间精确定位;采用重载滑移的方式,确保移动过程中的安全可靠;每台承载设备具备最大600吨的顶升能力,系统可接入最多100台设备进行联动同步控制;系统具备一键“自动找零位”功能。无论构件基准面如何复杂,系统能使得所有承载设备同时接触上构件然后执行重载升降和调整定位。

系统采用通讯总线组网方式,一根通讯总线快插串联连接中央同步控制台和多台承载设备进行全部信息的通讯;每台承载设备均为完整的液压,机械和电气控制单元;只需要采用通讯总线在中央同步控制台和每台设备之间进行快速连接即可建立完整系统。

具备高达1mm的同步定位精度,所有参数均可在中央控制台根据工况需要而设定;电脑中央控制台可设定系统参数,并适时显示设备的压力,位移和故障等信息。

HTS系列电脑控制长距离移动重载滑移设备技术性能

  • 重载移动速度:0.5m/min
  • 重载同步精度:5mm
  • 设备承载能力:600吨
  • 控制设备数量:100台
  • 调整定位精度:1mm
  • 调整定位维度:X, Y, Z三向调整与定位
  • 垂直向调整行程:150mm
  • 横向调整行程:±30mm
  • 移动适宜距离:300m内

HTS系列电脑控制重载滑移设备连接示意图

HTS系列重载滑移设备通过总线串联控制,最多可串联100台设备

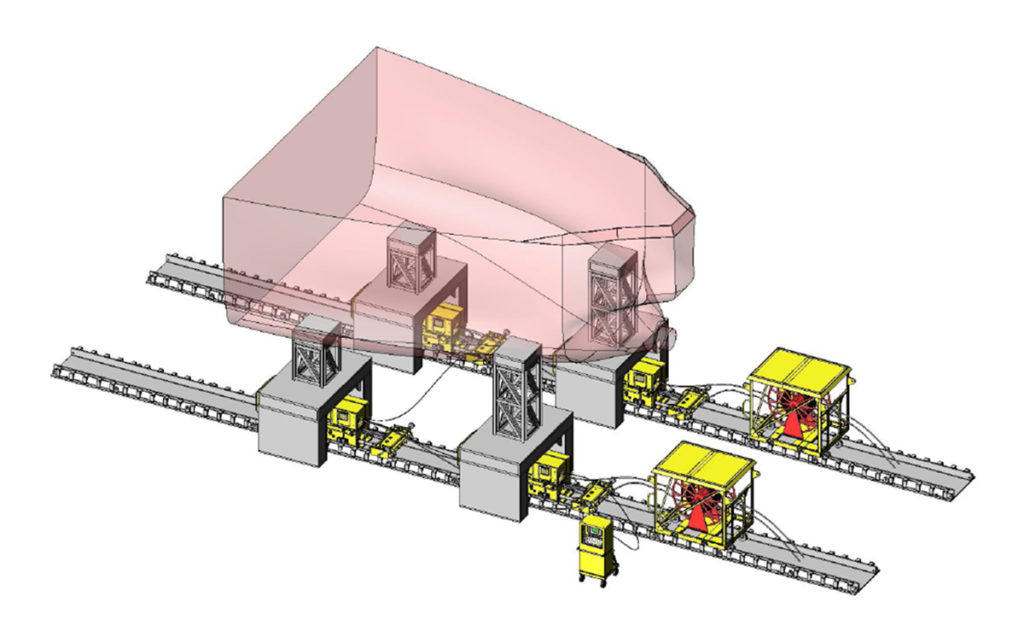

HTS系列电脑控制重载滑移设备布置示意图

HTS系列电脑控制重载滑移设备主要组成产品与特点

产品
功能与特点
典型型号
电脑同步
控制台
同步控制台进行控制指令发布和信息的收集处理;
主要硬件由工业触摸屏电脑和PLC模块组成。
STC8W
重载
滑移车
由重载车体,液压油缸,液压控制阀和PLC控制模块组成;
承载重载构件并进行升降移动等三维六向动作。
HTS6006
模块式
滑移轨道

提供滑移承载面并减少摩擦力。每根长度固定为6m;
可模块化快速拼装。分列两排进行铺设安装。

TTS6000
移动
供电车
随行构件和设备前进并为设备提供电力动力源;
分别布设在两侧滑移轨道处。
PSRW470W
通讯总线
连接同步控制台和重载设备之间的通讯总线;
采用一根总线串联连接多台重载设备,快插连接。
TLC20000

手机浏览可左右滑动查看更多技术参数
以上为重载滑移设备主要组成产品,不同的工况可以选型组合成最佳的整体解决方案

HTS系列电脑控制重载滑移设备典型配置清单

工况与需求概述 主要配置清单
工况与需求汇总
产品名称 产品型号 数量
总构件重量3000吨,
长50米,宽20米
八点同步
控制台
STC8W 1
构件距离地面1.5米,
需要移动60米距离
600吨重
载滑移车
HTS6006 8
需要横向移动调整能力,
横向调整不超过±30mm
6米长
滑移轨道
TTS6000 24
全部移动和定位
时间不超过6小时
70米线
供电车
PSRW470W 2
基础经过打桩处理,
具备足够地面承载力
20米长
通讯总线
TLC20000 8

手机浏览可左右滑动查看更多技术参数

HTS系列电脑控制重载滑移设备应用照片

中船黄埔文冲船舶有限公司应用6台HTS6006设备进行半条船长距离移船和调整定位
中船黄埔文冲船舶有限公司应用6台HTS6006设备进行半条船长距离移船和调整定位
中船黄埔文冲船舶有限公司应用STC8W总控台进行半条船长距离移船和调整定位
中船黄埔文冲船舶有限公司应用6台HTS6006设备进行半条船长距离移船和调整定位
中船黄埔文冲船舶有限公司应用6台HTS6006设备进行半条船长距离移船和调整定位
中船黄埔文冲船舶有限公司应用6台HTS6006设备进行半条船长距离移船和调整定位
