CU系列超高压(200MP)超超薄型液压油缸

CU系列超高压薄型油缸,工作压力最高为200MPa,油缸最小高度为35mm,在极小的高度空间内,可借助超高压力承载几百吨的荷载。该系列油缸对材料和热处理工艺提出了苛刻的要求。

  • 工作压力:200 MPa
  • 额定承载力:100 ~ 200 吨
  • 最小高度:35mm
  • 额定行程:0 ~ 15 mm
  • 油缸特点:超薄型

CU系列超高压(200MP)超超薄型液压油缸外形尺寸图

CU系列超高压(200MP)超超薄型液压油缸外形尺寸图常用型号和技术参数

承载
能力
型号
有效
行程
最小
高度
油缸
外径
mm
mm
mm
100
CUP10015
15
35
158
150
CUP15015
15
35
170
200
CUP20015
15
35
185
100
CUT10015
15
35
158
150
CUT15015
15
35
170
200
CUT20015
15
35
185

手机浏览可左右滑动查看更多技术参数

CU系列超高压(200MP)超超薄型液压油缸外形尺寸图配套附件

BPC油缸加厚底板,适用于底部不平整或者不坚实的工况
BPC油缸加厚底板应用示意图和尺寸
型号
BPC100
BPC150
BPC200
厚度
15mm
15mm
15mm
适用油缸
CUP10015
CUP15015
CUP20015
FUA油缸加长接头,适用于低矮空间深处放置油缸
FUA油缸加长接头应用示意图和尺寸
型号
长度
接口尺寸
左侧
右侧
FUA22-04
209mm
M22X1.5
G1/4"

CU系列超高压(200MP)超超薄型液压油缸应用注意点

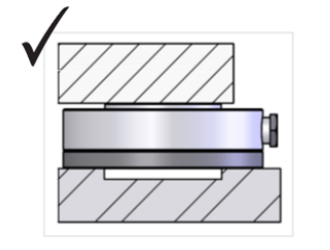

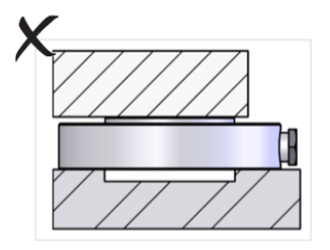

CU系列超超薄型油缸,由于高度限制原因,缸体的底部非常薄,对于油缸下支撑面要求平整而坚固,如果支撑面不坚实易下陷、支撑面高低不平或者有凹陷,容易引起油缸底部损坏,因此需要在这样的支撑面上进行加固处理。可以直接购买配套的BPC油缸加厚底板, 也可以采用垫厚实的钢板等措施。

CU系列超高压(200MP)超超薄型液压油缸 样本
