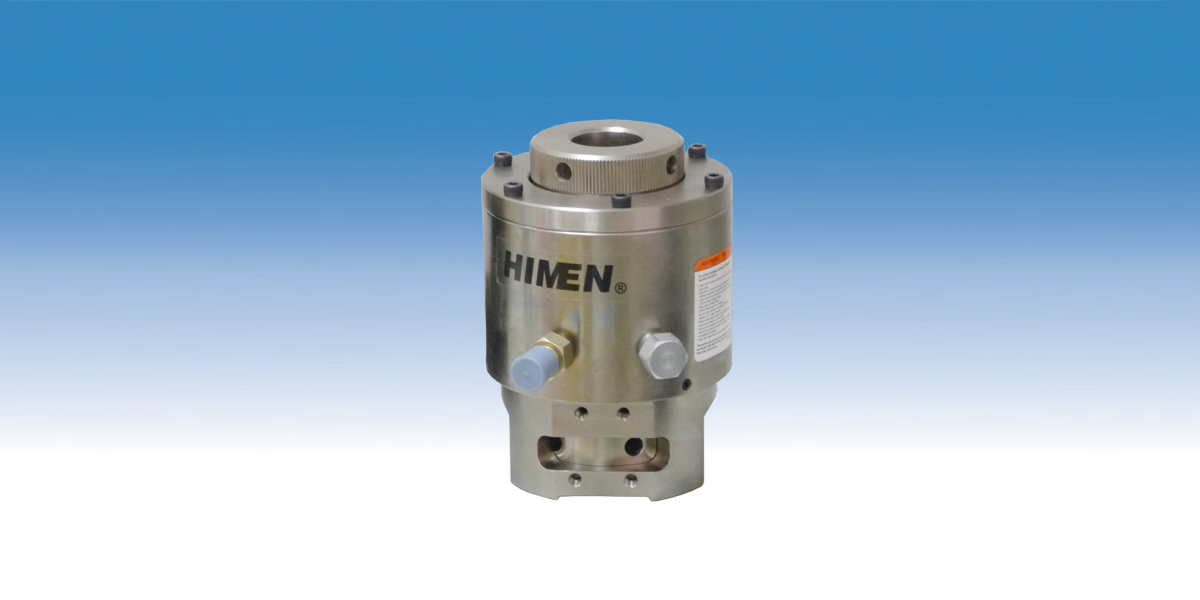

TS系列超高压单级螺栓拉伸器
TS系列单级螺栓拉伸器，工作压力150MPa，采用单作用手动回缩，每种缸体单元可供几种规格螺栓使用；双油口配置，方便多台连接，可以多台拉伸器串联同步拉伸；拉伸器柱塞带有最大行程位置标识线。
TS系列超高压单级螺栓拉伸器技术性能
- 工作压力：150MPa
- 最大拉伸力：3750kN
- 螺栓规格：M20-M125
- 供油口：双口，可串联拉伸
- 复位方式：手动复位

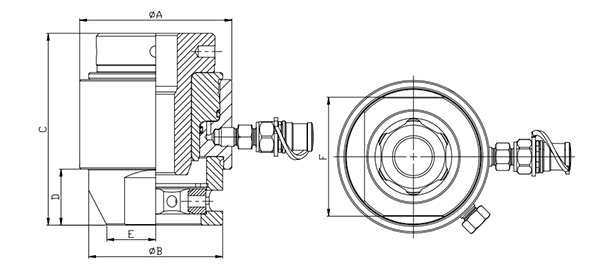

TS系列超高压单级螺栓拉伸器技术参数
型号 |
螺栓规格 |
拉伸力 |
行程 |
A |
B |
C |
重量 |
kN |
mm |
mm |
mm |
mm |
Kg |
||
TS1 |
M20-M27 |
300 |
10 |
89 |
74 |
122 |
4.6 |
TS2 |
M27-M36 |
525 |
10 |
115 |
96 |
137 |
7.6 |
TS3 |
M36-M45 |
750 |
10 |
138 |
116 |
148 |
10.5 |
TS4 |
M42-M52 |
900 |
10 |
147 |
133 |
160 |
12.5 |
TS5 |
M45-M60 |
1350 |
10 |
172 |
154 |
177 |
19.5 |
TS6 |
M60-M76 |
1950 |
10 |
205 |
187 |
195 |
27.5 |
TS7 |
M72-M80 |
2400 |
10 |
220 |
203 |
230 |
35.5 |
TS8 |
M80-M100 |
3000 |
12 |
248 |
232 |
250 |
58.6 |
TS9 |
M100-M125 |
3750 |
12 |
289 |
272 |
265 |
69.5 |
手机浏览可左右滑动查看更多技术参数
TS系列超高压单级螺栓拉伸器技术规格书
