BSM系列移动式分段支座

BSM系列移动式分段支座船体分段支撑而设计,可单独使用,也可与其他系列船用工装结合使用;通过通用螺栓连接,可与LNS,HNS系列分段可调支墩配套使用,从而形成完整的高度可调支撑体系;轮式机构使得支座移动方便,轮式机构在受力后自动回缩并由主支撑结构受力,多重移动方式,可吊运、铲运和人力推动。

BSM系列移动式分段支座技术性能

  • 承载能力:100~300吨
  • 高度范围:600~3000mm
  • 过坎高度:100mm
  • 配套使用产品: LNS,HNS系列可调支墩
  • 设备特点: 可便携移动

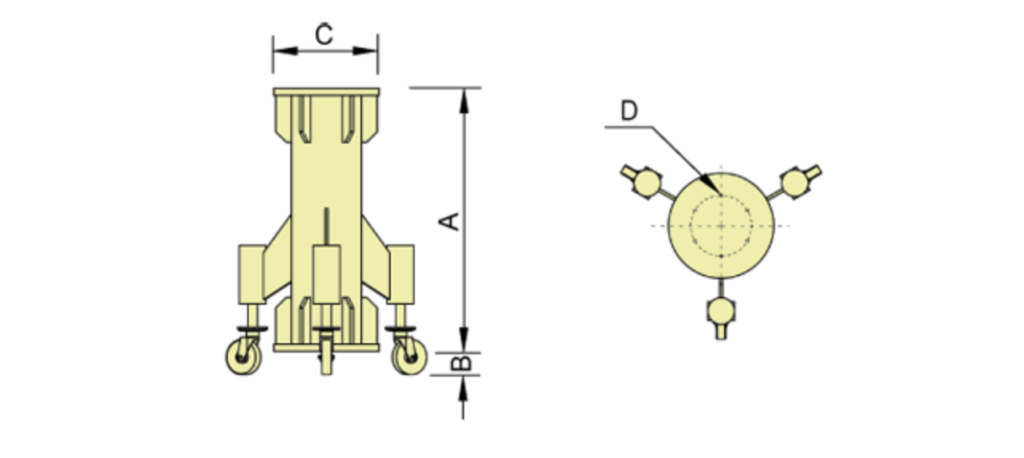

BSM系列移动式分段支座外形图

BSM系列移动式分段支座技术参数

承载
能力
设备
型号
最小
高度
离地
高度
受力面
外径
安装
螺孔
A(mm) B(mm) C(mm) D(mm)
100
BSM100/775
775 100 300 6X14
100
BSM100/1100
1100 100 300 6X14
200
BSM200/745
745 100 380 6X22
200
BSM200/1070
1070 100 380 6X22
300
BSM300/720
720 100 450 6X26
300
BSM300/1045
1045 100 450 6X26

手机浏览可左右滑动查看更多技术参数
定制设计特殊规格,请联系赫曼工程师

BSM系列移动式分段支座应用照片

中船黄埔文冲船舶有限公司应用现场
中船黄埔文冲船舶有限公司应用现场
