CDA系列中压双作用工程油缸

CDA系列中压双作用工程油缸,工作压力为21, 25, 31.5MPa,双作用设计,液压回程,多重密封及导向设计,延长可靠使用寿命,可选多种连接方式:耳环、法兰、铰轴、螺纹及其他连接方式;镀铬活塞杆表面:油缸表面特殊涂层,耐腐蚀能力强;油缸设计适用于建筑、船舶、矿山及工程配套等领域。

CDA系列中压双作用工程油缸技术性能

  • 工作压力:21MPa, 25MPa, 31.5MPa
  • 测试压力:工作压力的1.5倍
  • 常规缸径:40 – 200 mm
  • 常规行程:0 – 4000 mm
  • 最大缸径:1000 mm
  • 最大行程:8000 mm
  • 连接方式:耳环,法兰, 铰轴,螺纹等

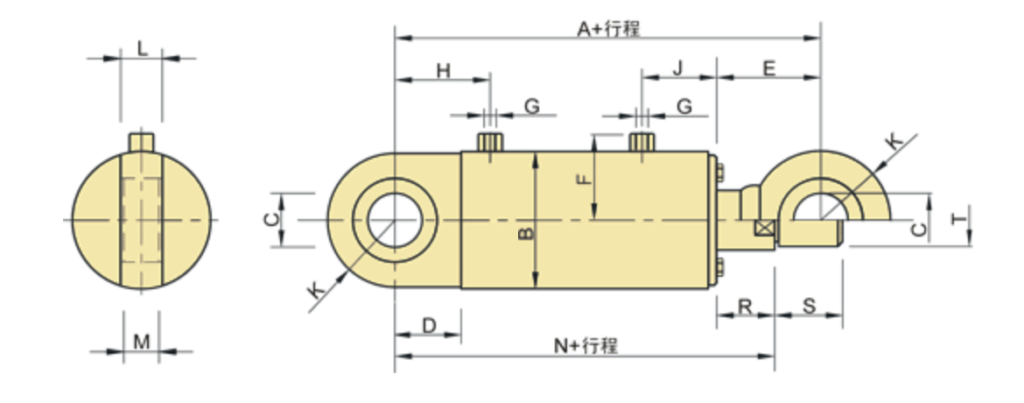

CDA系列中压双作用工程油缸耳环连接型油缸外形图和技术参数

缸径
mm
杆径
mm
A
B
C
D
E
F
G
H
J
K
L
M
N
R
S
T
40
20
253
51
20
30
58
41
G3/8″
30
55
25
25
16
210
15
30
M18X1.5
50
25 32
278
65
30
40
70
48
G3/8″
40
65
35
35
22
219
11
35
M18X1.5
63
32 40
295
80
30
40
77
55
G3/8″
40
65
35
35
22
232
14
40
M18X1.5
70
40
321
90
40
50
85
63
G1/2″
50
65
45
45
28
255
19
40
M22X1.5
80
40 50
347
102
40
50
92
69
G1/2″
50
75
45
45
28
275
20
45
M22X1.5
90
50
357
108
40
50
97
72
G1/2″
50
66
45
45
28
280
20
45
M22X1.5
100
50 63
422
121
50
65
112
81
G3/4″
60
70
60
60
35
311
21
50
M27X2.0
110
50 70
452
133
50
65
117
87
G3/4″
60
75
60
60
35
330
25
55
M27X2.0
125
63 80
498
152
50
65
142
96
G3/4″
60
78
60
60
35
333
23
60
M27X2.0
140
70 90
513
168
60
75
158
104
G1″
70
85
70
70
44
368
28
65
M27X2.0
160
80 100
535
192
60
75
173
118
G1″
70
100
70
70
44
369
29
75
M33X2.0
180
100 110
588
217
70
85
190
133
G1″
82
107
80
80
49
431
33
85
M42X2.0
200
110 125
628
243
80
95
210
146
G1-1/4″
90
112
90
90
55
450
32
95
M42X2.0
